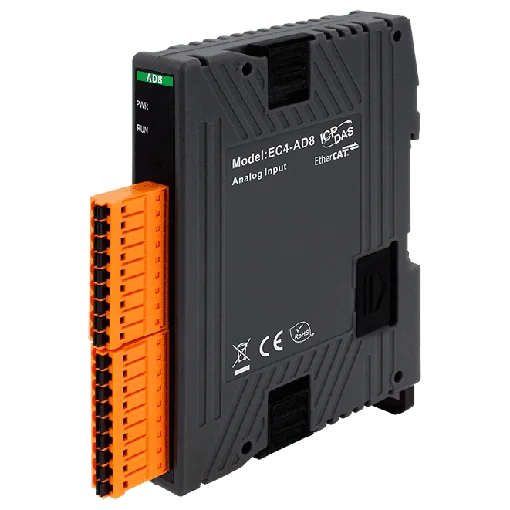

EC4-AD8 EtherCAT SubDevice slimmad analogingångsmodul, 8-kanaler 16-bit
EtherCAT SubDevice-modul i slimmad utförande med åtta isolerade differentiella 16-bitars spänningsingångar, programvarubara områden 0~10 V och ±10/±5/±2,5 V samt 2500 VDC isolation.
- Åtta differentiella 16-bitars analoga ingångar för spänningssignaler
- Programvarubara områden: 0~10 V, ±10 V, ±5 V och ±2,5 V
- 2500 VDC isolation och ±35 VDC överspänningsskydd
- 100 μs EtherCAT-cykeltid med distribuerade klockor
- 0,05 % av FSR noggrannhet och 1k Hz samplingshastighet per kanal
- Löstagbar plintkontakt för enkel kabeldragning
2 870,87 kr per st.
| 1-9 st. | 2 870,87 kr | |
|---|---|---|
| 10-30 st. | 2 782,87 kr | −3 % |
| 31+ st. | 2 727,88 kr | −5 % |
Produktinformation "EC4-AD8 EtherCAT SubDevice slimmad analogingångsmodul, 8-kanaler 16-bit"
EC4-AD8 är en slimmad EtherCAT SubDevice för insamling av spänningssignaler på åtta differentiella analoga ingångar med 16-bitars upplösning. Varje kanal är isolerad med 2500 VDC isolation och ±35 VDC överspänningsskydd, vilket passar för signalinsamling i brusiga eller elektriskt blandade styrskåp.
Ingångsområdena 0~10 V, ±10 V, ±5 V och ±2,5 V väljs i programvara. Varje kanal samplar med 1k Hz och har en noggrannhet på 0,05 % av FSR. Modulen arbetar med en EtherCAT-cykeltid på 100 μs och stöder distribuerade klockor, så den kan synkroniseras inom ett större nätverk. Inställningar för räckvidd och filter per kanal stöds inte, och öppen ledningsdetektering finns inte.
En löstagbar plintkontakt och ett plasthölje på 17,5 x 108 x 73 mm (B x L x D, exklusive plintar) gör att modulen kan monteras på DIN-skena eller med väggmontage. Driftområdet är -25 ~ +70 °C, och modulen matas med +24 VDC vid 1,5 W.
Användningsområden
- Insamling av spänningssignaler i EtherCAT-baserade automationssystem
- Distribuerad analog övervakning som minskar kabeldragningen jämfört med punkt-till-punkt-kopplingar
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Analog inputs: | 8 |
| Isolation: | 2500 VDC |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +70 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Plast |
Specifikationer
| EMS-skydd | |
|---|---|
| ESD (IEC 61000-4-2) | ±8 kV (luft för slumpmässig punkt) |
| Analog ingång | |
| Kanaler | 8 differentiella |
| Typ | Spänning |
| Område | 0~10 V, ±10 V, ±5 V, ±2,5 V (programvaruval) |
| Upplösning | 16-bit |
| Noggrannhet | 0,05 % av FSR |
| Samplingshastighet | 1 k Hz per kanal |
| Överspänningsskydd | ±35 VDC |
| Konfiguration per enskild kanal | Ja (funktionen för områdes- och filterinställning stöds inte) |
| Detektering av öppen ledning | No |
| Isolation | 2500 VDC |
| EtherCAT | |
| Cykeltid | 100 μs |
| Distribuerade klockor | Ja |
| Ström | |
| Ingångsområde | +24 VDC |
| Förbrukning | 1.5 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 17,5 x 108 x 73 (B x L x D) (exklusive terminaler) |
| Installation | DIN-skena eller väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +70°C |
| Lagringstemperatur | -30 ~ +80°C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
