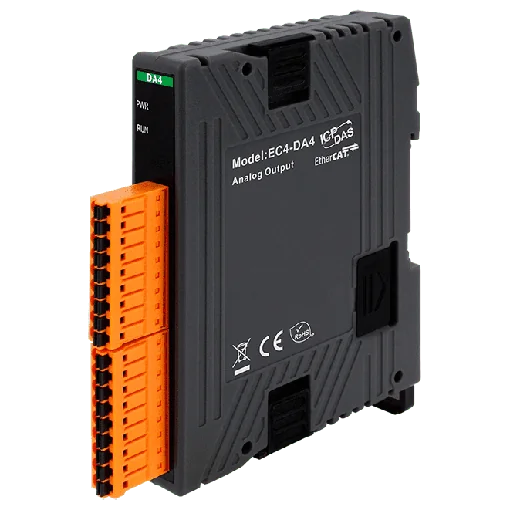

EC4-DA4 EtherCAT SubDevice slim-modul, 4-kanaligt isolerat 12-bitars analogt utgångsmodul
EtherCAT SubDevice slim I/O-modul med fyra isolerade 12-bitars analoga utgångar, valbara för ström- eller spänningsområden. Lämplig för DIN-skensmontage eller väggmontage i distribuerade styrnätverk.
- EtherCAT SubDevice-gränssnitt med 100 μs cykeltid och distribuerade klockor
- Fyra isolerade 12-bitars analoga utgångar med 2500 VDC isolation
- Spännings- och strömområden: ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA, 0 ~ 20 mA
- Noggrannhet på ±0,1 % av FSR vid 25 °C
- Slim plasthölje, 17,5 mm brett, för DIN-skens- eller väggmontage
- Löstagbar plintkontakt
2 441,89 kr per st.
| 1-9 st. | 2 441,89 kr | |
|---|---|---|
| 10-30 st. | 2 364,89 kr | −3 % |
| 31+ st. | 2 309,90 kr | −5 % |
Produktinformation "EC4-DA4 EtherCAT SubDevice slim-modul, 4-kanaligt isolerat 12-bitars analogt utgångsmodul"
EC4-DA4 CR är en slim EtherCAT SubDevice som lägger till fyra isolerade 12-bitars analoga utgångar till ett styrnätverk. Varje kanal kan ställas in för spännings- eller strömområde, inklusive ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA och 0 ~ 20 mA, så att en och samma modul kan driva ett brett urval av fältenheter.
Kommunikationen sker över EtherCAT med en cykeltid på 100 μs och stöd för distribuerad klocka. Genom att styra de analoga utgångarna via bussen i stället för med separat parallellkoppling minskas antalet kablar för ett givet antal punkter, och utgångsvärdena kan övervakas i programvaran. Modulen har godkänts vid konformitetstestning och är avsedd för användning tillsammans med ett antal standardiserade EtherCAT MainDevices.
Höljet är av plast och mäter 17,5 x 108 x 73 mm (B x L x D, exklusive plintar). Den monteras på DIN-skena eller på vägg och har en löstagbar plintkontakt. Modulen är avsedd för drift mellan -25 och +70 °C och matas från +24 VDC, med 2500 VDC isolation på utgångarna.
Användningsområden
- Distribuerad styrning av analoga utgångar i EtherCAT-nätverk
- Styrning av spännings- eller strömbörvärden till fältenheter i tavel- och maskinstyrning
- System där det är prioriterat att minska kablage för analoga utgångar
| Product type: | Analog output module |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Analog outputs: | 4 |
| Isolation: | 2500 VDC |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +70 °C |
| Mounting: | DIN-rail or wall |
| Housing: | Plast |
Specifikationer
| EMS-skydd | |
|---|---|
| ESD (IEC 61000-4-2) | ±8 kV (luft för slumpmässig punkt) |
| Analog utgång | |
| Kanaler | 4 |
| Område | ±5 V, ±10 V, 0 ~ 5V, 0 ~ 10V, 0 ~ 10 mA, 0 ~ 20 mA |
| Upplösning | 12-bit |
| Noggrannhet | ±0,1 % av FSR (25 ℃) |
| Isolation | 2500 VDC |
| EtherCAT | |
| Cykeltid | 100 μs |
| Distribuerade klockor | Ja |
| Ström | |
| Ingångsområde | +24 VDC |
| Förbrukning | 3.5 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 17,5 x 108 x 73 (B x L x D) (exklusive terminaler) |
| Installation | DIN-skena eller väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +70°C |
| Lagringstemperatur | -30 ~ +80°C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
