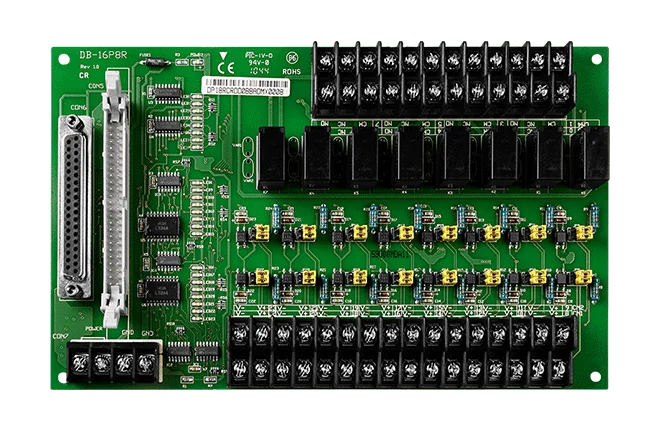

DB-16P8R/D Dotterkort, 16-kanals isolerad digital ingång och 8-kanals reläutgång
16-kanals optiskt isolerat digitalt ingångs- och 8-kanals Form C-reläkort för OPTO-22-kompatibla digitala I/O-kort, levereras med 1 m 37-polig D-sub-kabel.
- 16 optiskt isolerade digitala ingångskanaler med val av torr eller våt kontakt via jumper
- 8 reläutgångskanaler av typ Form C, märkta 250 VAC/5A och 30 VDC/5A
- Ansluts direkt till DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U och PIO-D48U, OPTO-22-kompatibla kort
- Ingångsområde högt 5~24 Vdc, lågt 0~1,8 Vdc
- Ingångssvarstid på 20 µs och ingångsimpedans på 1,2 kΩ
- Reläets operate-tid 10 ms, release-tid 5 ms, elektrisk livslängd 1 x 10^5
2 045,91 kr per st.
| 1-9 st. | 2 045,91 kr | |
|---|---|---|
| 10-30 st. | 1 946,91 kr | −5 % |
| 31+ st. | 1 836,92 kr | −10 % |
Produktinformation "DB-16P8R/D Dotterkort, 16-kanals isolerad digital ingång och 8-kanals reläutgång"
DB-16P8R/D är ett dotterkort som lägger till 16 optiskt isolerade digitala ingångskanaler och 8 reläutgångar av typ Form C till kompatibla OPTO-22 digitala I/O-kort. Det passar ingenjörer som behöver isolerad givarkoppling och styrning tillsammans med en befintlig uppsättning med DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U eller PIO-D48U.
Varje ingång kan konfigureras för torr eller våt kontakt med hjälp av en jumper. Det höga området accepterar 5 till 24 Vdc och det låga området accepterar 0 till 1,8 Vdc, med en ingångssvarstid på 20 µs. Reläutgångarna är märkta 250 VAC/5A och 30 VDC/5A, med operate- och release-tider på 10 ms respektive 5 ms.
Denna beställningskod inkluderar CA-3710 37-polig D-sub-kabel, 1 m. Kortet arbetar mellan 0 och 60 °C och är RoHS- och WEEE-certifierat.
Tillämpningar
- Isolerad digital ingångskoppling
- Testautomation
| Digitala ingångar: | 16 |
|---|---|
| Driftstemperatur: | 0 ~ 60 °C |
| Produkttyp: | Dotterkort |
| Reläutgångar: | 8 |
| Isolation: | Optisk |
Specifikationer
| Digital ingång | |
|---|---|
| Kanaler | 16 |
| Typ | Torr+våt kontakt |
| Spänningsnivå för TILL | Torr: Nära GND(TTL) Våt: 2,8 V ~ 24 V(max) |
| Spänningsnivå för FRÅN | Torr: Öppen (TTL) Våt: 1 V (max) |
| Svarshastighet | 20us |
| Ingångsimpedans | 1,2K ohm |
| Reläutgång | |
| Kanaler | 8 X FORM C |
| Typ | 24 V effektrelä |
| Kontaktbelastning | 250 VAC/5 A, 30 VDC/5 A |
| Driftstid | 10 ms |
| Frigöringstid | 5 ms |
| Elektrisk uthållighet | 1 x 10^5 |
| Mekanisk livslängd | 1 x 10^7 |
| Mekanisk | |
| Mått (mm) | 213 mm x 132 mm |
| Miljö | |
| Driftstemperatur | 0 ~ 60°C |
| Lagringstemperatur | -20 ~ 70°C |
| Luftfuktighet | 5 % till 90 % icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
