DB-16P 16-kanaligt dubbelriktat isolerat digitalt ingångskort, dotterkort
Optiskt isolerat dotterkort med 16 digitala ingångskanaler för kompatibla DAQ-värdkort. Mäter DC-signaler från TTL-nivåer upp till 24 V och AC-signaler över ett brett område. Inkluderar kabel CA-2010.
- 16 optiskt isolerade digitala ingångskanaler med dubbelriktad optokopplare
- Direktanslutning till A-82X, 812pg, 711-serien eller PCI-Bus multifunktionskort
- Wet contact-ingång med 1,2 kΩ ingångsimpedans
- DC-mätning från TTL-nivåer upp till 24 V och AC-mätning över ett brett område
- Svarstid på 20 µs utan filter och 2,2 ms med filter
- AC-signalingång med filter och ingångsbuffert med spänningskomparatorer
1 066,95 kr per st.
| 1-9 st. | 1 066,95 kr | |
|---|---|---|
| 10-30 st. | 1 011,95 kr | −5 % |
| 31+ st. | 956,96 kr | −10 % |
Produktinformation "DB-16P 16-kanaligt dubbelriktat isolerat digitalt ingångskort, dotterkort"
The DB-16P CR is a 16-channel isolated digital input daughter board for the A-82X board, any 812pg, 711, 726 or 720 series board, and PCI-Bus multi-function boards. Each channel uses a bi-directional opto-coupler with a resistor for current sensing, so the board works with both DC and AC inputs.
Use it to sense DC signals from TTL levels up to 24 V or a wide range of AC signals. Optical isolation protects the host computer from large common-mode voltages, ground loops and voltage spikes that are common in industrial environments.
- ON level: 2.8 VDC~24VDC (max), or 4 VAC~24VAC (max) at 1KHz
- OFF level: 1 VDC (max), or 1 VAC (max) at 1KHz
- Response speed: 20us without filter / 2.2ms with filter
- Power consumption: 12V /0.53A ; 5V / 0.2A
Applications
- Isolated digital input sensing
- Energy management
- Test automation
- Process control
| Digitala ingångar: | 16 |
|---|---|
| Driftstemperatur: | 0 ~ 60 °C |
| Gränssnitt: | 20-stifts platt kabel |
| Produkttyp: | Dotterkort |
| Strömingång: | 12 V / 0.53 A; 5 V / 0.2 A |
| Isolation: | Optisk |
Specifikationer
| Digital ingång | |
|---|---|
| Kanaler | 16 |
| Typ | Våt kontakt |
| Spänningsnivå för TILL | 2,8 VDC~24VDC (max) 4 VAC~24VAC (max) vid 1 kHz |
| Spänningsnivå för FRÅN | 1 VDC (max) 1 VAC (max) vid 1 kHz |
| Svarshastighet | 20 µs utan filter / 2,2 ms med filter |
| Ingångsimpedans | 1,2K ohm |
| Ström | |
| Förbrukning | 12V /0.53A ; 5V / 0.2A |
| Mekanisk | |
| Mått (mm) | 205 mm x 114 mm |
| Miljö | |
| Driftstemperatur | 0 ~ 60°C |
| Lagringstemperatur | -20 ~ 70°C |
| Luftfuktighet | 5 % till 90 % icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Logga in
Liknande produkter
The DB-16P16R CR är ett dotterkort som lägger till 16 isolerade digitala ingångar och 16 Form A-reläutgångar till ett kompatibelt digitalt I/O-gränssnitt med 37 poler. Det är utformat för att fungera med korten PISO-P32C32 och ISO-P32C32 samt med OPTO-22-kompatibla digitala I/O-kort såsom DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U och PIO-D48U.Varje reläkanal har en lysdiod som tänds när reläet aktiveras, vilket gör det enkelt att kontrollera kopplingstillståndet vid driftsättning och felsökning. Fältkablage görs via skruvplintar, och kortet monteras på DIN-skena.Denna beställningskod inkluderar kabeln CA-3710D, en DB37-kontakt hane-hane på 1 m med 180°-konfiguration, för anslutning av kortet till värd-I/O-kortet.16 isolerade digitala ingångskanaler16 Form A-reläutgångar, märkta 250 VAC/30 VDC vid 3 A eller 5 AIngång för 37-polig kontakt för styrning av reläer och ingångarLED-indikering för varje aktiverat reläSkruvplintar för fältkablageMatningsingång +12 ~ 30 VDC, 0,20 A @ +24 V max.Driftstemperatur -25 ~ +75 °CAnvändningsområdenUtökning av OPTO-22-kompatibla digitala I/O-system med isolerade ingångar och reläutgångarReläkoppling styrd från korten PISO-P32C32 eller ISO-P32C32Panelmonterad digital I/O i industriella styrskåp

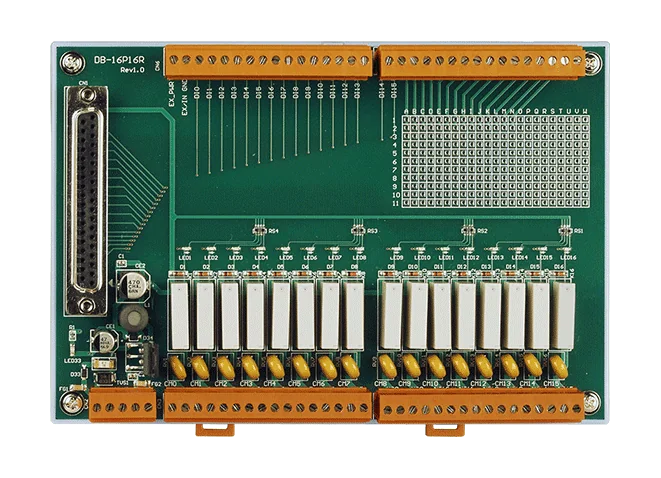

Ett DB-16P16R/DIN är ett dotterkort som lägger till 16 isolerade digitala ingångar och 16 reläutgångar av typ Form A till kompatibla digitala I/O-kort i OPTO-22-stil. Kortet är avsett att användas med PISO-P32C32 och ISO-P32C32, och källan anger DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U och PIO-D48U som kompatibla värdkort.Reläutgångarna styrs via en 37-polig kontakt, och varje aktivt relä indikeras av en egen lysdiod, vilket förenklar driftsättning och felsökning. Fältanslutningen görs på skruvplintar, och kortet monteras på DIN-skena.Reläerna är dimensionerade för 250 VAC/30 VDC, 3 A för minst 100 000 operationer, eller 250 VAC/30 VDC, 5 A för minst 6 000 operationer. Kortet drivs från +12 ~ 30 VDC och arbetar mellan -25 ~ +75 °C.AnvändningsområdenKoppling av reläbelastningar från ett kompatibelt digitalt I/O-kortInläsning av isolerade digitala ingångssignaler till ett DAQ- eller styrsystem baserat på PISO-P32C32, ISO-P32C32 eller I/O-kort i OPTO-22-stilUtökning av befintliga installationer med DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U eller PIO-D48U med ytterligare ingångs- och reläkanaler
The DB-16P8R CR är ett DAQ-dotterkort som lägger till 16 optiskt isolerade digitala ingångar och 8 reläutgångar på kompatibla digitala I/O-kort av OPTO-22-typ. Det är avsett för ingenjörer som behöver isolerad avkänning av torra och våta kontakter tillsammans med kopplad relästyrning i test- och automationsuppsättningar.Kortet ansluts direkt till de digitala I/O-korten DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U och PIO-D48U. Varje ingång kan konfigureras för drift med torr eller våt kontakt med hjälp av en jumper. Reläutgångarna är 8 st Form C med en kontaktspecifikation på 250 VAC/5A och 30 VDC/5A.Denna CR-beställningskod inkluderar den platta kabeln CA-5015 (50-polig, 1,5 m), så kortet kan anslutas direkt till värdkortet. Enheten är RoHS- och WEEE-certifierad och är dimensionerad för en driftstemperatur på 0 ~ 60°C.TillämpningarIsolerad avkänning av digitala ingångarTest och automation

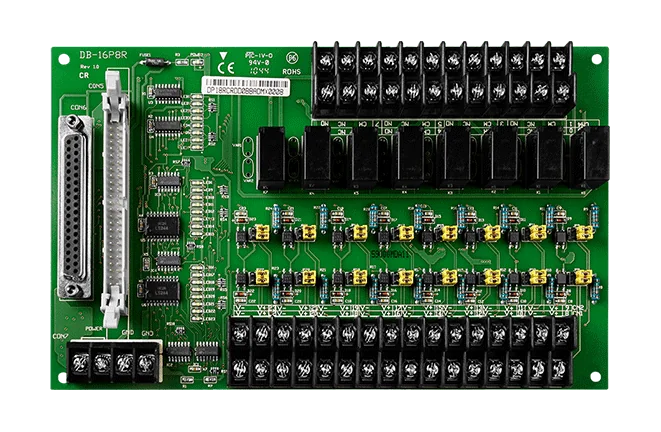

DB-16P8R/D är ett dotterkort som lägger till 16 optiskt isolerade digitala ingångskanaler och 8 reläutgångar av typ Form C till kompatibla OPTO-22 digitala I/O-kort. Det passar ingenjörer som behöver isolerad givarkoppling och styrning tillsammans med en befintlig uppsättning med DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U eller PIO-D48U.Varje ingång kan konfigureras för torr eller våt kontakt med hjälp av en jumper. Det höga området accepterar 5 till 24 Vdc och det låga området accepterar 0 till 1,8 Vdc, med en ingångssvarstid på 20 µs. Reläutgångarna är märkta 250 VAC/5A och 30 VDC/5A, med operate- och release-tider på 10 ms respektive 5 ms.Denna beställningskod inkluderar CA-3710 37-polig D-sub-kabel, 1 m. Kortet arbetar mellan 0 och 60 °C och är RoHS- och WEEE-certifierat.TillämpningarIsolerad digital ingångskopplingTestautomation
