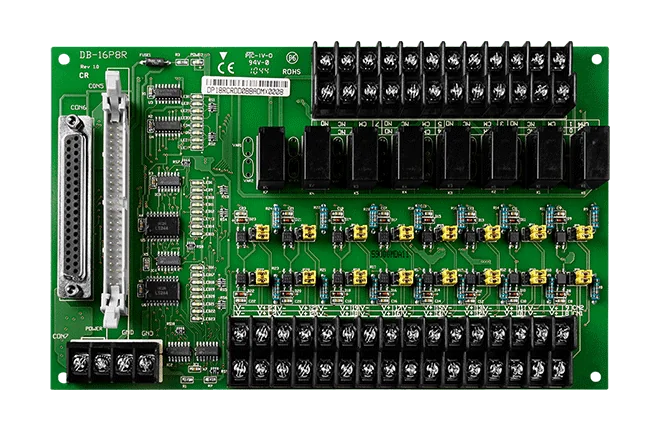

DB-16P8R DAQ-dotterkort, 16-kanals isolerad digital ingång och 8-kanals reläutgång
Dotterkort med 16 optiskt isolerade digitala ingångskanaler och 8 Form C-reläutgångskanaler för OPTO-22-kompatibla DIO-kort, levereras med platt 50-polig kabel på 1,5 m.
- 16 optiskt isolerade digitala ingångskanaler med val av torr eller våt kontakt via jumper
- 8 st Form C-reläutgångskanaler med märkdata 250 VAC/5A och 30 VDC/5A
- Direktanslutning till DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U och PIO-D48U, OPTO-22-kompatibla kort
- Ingångens svarstid 20 µs och ingångsimpedans 1,2 kΩ
- Reläets operate-tid 10 ms, release-tid 5 ms, elektrisk livslängd 1 x 10^5, mekanisk livslängd 1 x 10^7
- Inkluderar platt kabel CA-5015, 50-polig, 1,5 m
1 636,29 kr per st.
| 1-9 st. | 1 636,29 kr | |
|---|---|---|
| 10-30 st. | 1 592,06 kr | −3 % |
| 31+ st. | 1 558,90 kr | −5 % |
Produktinformation "DB-16P8R DAQ-dotterkort, 16-kanals isolerad digital ingång och 8-kanals reläutgång"
The DB-16P8R CR är ett DAQ-dotterkort som lägger till 16 optiskt isolerade digitala ingångar och 8 reläutgångar på kompatibla digitala I/O-kort av OPTO-22-typ. Det är avsett för ingenjörer som behöver isolerad avkänning av torra och våta kontakter tillsammans med kopplad relästyrning i test- och automationsuppsättningar.
Kortet ansluts direkt till de digitala I/O-korten DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U och PIO-D48U. Varje ingång kan konfigureras för drift med torr eller våt kontakt med hjälp av en jumper. Reläutgångarna är 8 st Form C med en kontaktspecifikation på 250 VAC/5A och 30 VDC/5A.
Denna CR-beställningskod inkluderar den platta kabeln CA-5015 (50-polig, 1,5 m), så kortet kan anslutas direkt till värdkortet. Enheten är RoHS- och WEEE-certifierad och är dimensionerad för en driftstemperatur på 0 ~ 60°C.
Tillämpningar
- Isolerad avkänning av digitala ingångar
- Test och automation
| Product type: | DAQ daughter board |
|---|---|
| Digital inputs: | 16 |
| Relay outputs: | 8 |
| Isolation: | Optical |
| Operating temperature: | 0 ~ 60 °C |
Specifikationer
| Digital ingång | |
|---|---|
| Kanaler | 16 |
| Typ | Torr+våt kontakt |
| Spänningsnivå för TILL | Torr: Nära GND(TTL) Våt: 2,8 V ~ 24 V(max) |
| Spänningsnivå för FRÅN | Torr: Öppen (TTL) Våt: 1 V (max) |
| Svarshastighet | 20us |
| Ingångsimpedans | 1,2K ohm |
| Reläutgång | |
| Kanaler | 8 X FORM C |
| Typ | 24 V effektrelä |
| Kontaktbelastning | 250 VAC/5 A, 30 VDC/5 A |
| Driftstid | 10 ms |
| Frigöringstid | 5 ms |
| Elektrisk uthållighet | 1 x 10^5 |
| Mekanisk livslängd | 1 x 10^7 |
| Mekanisk | |
| Mått (mm) | 213 mm x 132 mm |
| Miljö | |
| Driftstemperatur | 0 ~ 60°C |
| Lagringstemperatur | -20 ~ 70°C |
| Luftfuktighet | 5 % till 90 % icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
