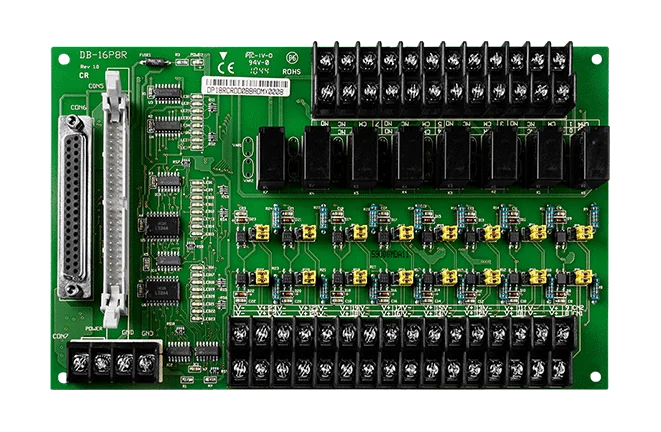

DB-16P8R/D/DIN Dotterkort, 16-kanaligt isolerat ingångs- och 8-kanaligt reläkort, DIN-skena
DIN-skenversionen av dotterkortet DB-16P8R, som lägger till 16 optiskt isolerade digitala ingångar och 8 reläutgångar av typ Form C till OPTO-22-kompatibla digitala I/O-kort.
- 16 optiskt isolerade digitala ingångskanaler med jumper-val för torr eller våt kontaktdrift
- Ingångsområde för våt kontakt: hög 5~24 VDC, låg 0~1,8 VDC
- 8 reläutgångar av typ Form C, dimensionerade för 250 VAC/5 A och 30 VDC/5 A
- Ansluts direkt till I/O-korten DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U och PIO-D48U, som är OPTO-22-kompatibla
- DIN-skenmontage för montering i skåp och paneler
- Reläets aktiveringstid 10 ms, frigivningstid 5 ms; ingångens svarstid 20 µs
1 768,96 kr per st.
| 1-9 st. | 1 768,96 kr | |
|---|---|---|
| 10-30 st. | 1 713,68 kr | −3 % |
| 31+ st. | 1 680,51 kr | −5 % |
Produktinformation "DB-16P8R/D/DIN Dotterkort, 16-kanaligt isolerat ingångs- och 8-kanaligt reläkort, DIN-skena"
DB-16P8R/D/DIN CR är ett DIN-skenmonterat dotterkort som utökar kompatibla digitala I/O-kort av OPTO-22-typ med 16 optiskt isolerade digitala ingångar och 8 reläutgångar av typ Form C. Det ansluts direkt till DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U och PIO-D48U, så att ingenjörer kan lägga till isolerad givaravläsning och kopplingsfunktion utan specialkabeldragning.
Varje ingång kan med jumper ställas in för torr eller våt kontaktdrift. I läget för våt kontakt är ingångsområdet hög 5~24 VDC och låg 0~1,8 VDC, med en svarstid på 20 µs. Reläutgångarna är dimensionerade för 250 VAC/5 A och 30 VDC/5 A, med en aktiveringstid på 10 ms och en frigivningstid på 5 ms.
Den här varianten levereras med en kabel CA-3710 (DB37 hane till hane, 45º, 1 m). Kortet är klassat för en driftstemperatur på 0 ~ 60 °C och en lagringstemperatur på -20 ~ 70 °C.
Användningsområden
- Isolerad avläsning av digitala ingångar
- Testautomation
| Product type: | Daughter board |
|---|---|
| Digital inputs: | 16 |
| Relay outputs: | 8 |
| Isolation: | Optically isolated |
| Operating temperature: | 0 ~ 60°C |
| Mounting: | DIN-rail |
Specifikationer
| Digital ingång | |
|---|---|
| Kanaler | 16 |
| Typ | Torr+våt kontakt |
| Spänningsnivå för TILL | Torr: Nära GND(TTL) Våt: 2,8 V ~ 24 V(max) |
| Spänningsnivå för FRÅN | Torr: Öppen (TTL) Våt: 1 V (max) |
| Svarshastighet | 20us |
| Ingångsimpedans | 1,2K ohm |
| Reläutgång | |
| Kanaler | 8 X FORM C |
| Typ | 24 V effektrelä |
| Kontaktbelastning | 250 VAC/5 A, 30 VDC/5 A |
| Driftstid | 10 ms |
| Frigöringstid | 5 ms |
| Elektrisk uthållighet | 1 x 10^5 |
| Mekanisk livslängd | 1 x 10^7 |
| Mekanisk | |
| Mått (mm) | 213 mm x 132 mm |
| Miljö | |
| Driftstemperatur | 0 ~ 60°C |
| Lagringstemperatur | -20 ~ 70°C |
| Luftfuktighet | 5 % till 90 % icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
