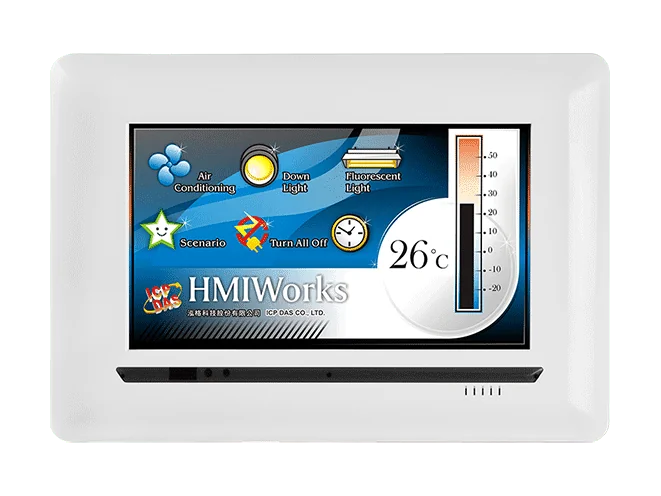

TPD-703-64 7-tums pekskärms-HMI med PoE, RS-485 och RS-232
TPD-703-64 är en 7-tums färgpekskärms-HMI med 64 MB SDRAM och 64 MB Flash, PoE, en RTC samt seriella portar för RS-485 och RS-232, avsedd för styrpaneler inom bygg- och hemautomation.
- 7-tums 800 x 480 TFT-färgpekskärm med 65535 färger och 400 cd/m2 ljusstyrka
- 64 MB SDRAM och 64 MB Flash-minne på en 32-bitars RISC-processor
- Power over Ethernet (IEEE 802.3af, Klass 1) eller strömingång via plintanslutning för +12 ~ 48 VDC
- 1 x RS-485 (med Self-Tuner) och 1 x RS-232 (3-polig), båda icke-isolerade
- Ethernet RJ-45-port, 10/100 Base-TX
- Realtidsklocka, summer, vridomkopplare, återställningsknapp och 2 statuslysdioder
4 773,78 kr per st.
| 1-9 st. | 4 773,78 kr | |
|---|---|---|
| 10-30 st. | 4 531,79 kr | −5 % |
| 31+ st. | 4 300,80 kr | −10 % |
Produktinformation "TPD-703-64 7-tums pekskärms-HMI med PoE, RS-485 och RS-232"
The TPD-703-64 är en 7-tums pekskärms-HMI för bygg- och hemautomation, uppbyggd kring en 800 x 480 TFT-färgpekskärm. Den kan ersätta mekaniska omkopplare med en intelligent styrpanel som visar användardefinierade bildramar och fungerar tillsammans med ett antal I/O-moduler.
Denna variant har 64 MB SDRAM och 64 MB Flash, en 32-bitars RISC-processor, en realtidsklocka samt en RS-485-port (med Self-Tuner) och en 3-polig RS-232-port, båda icke-isolerade. Ethernet utgörs av en 10/100 Base-TX RJ-45-port, och enheten kan matas via Ethernet enligt IEEE 802.3af Klass 1 eller från en plintanslutning för +12 ~ 48 VDC.
För programmering stöder HMIWorks Ladder Designer för PLC-användare och en C-språksmiljö för IT-användare. Protokollen Modbus TCP och Modbus RTU stöds, liksom egna kommunikationsprotokoll skrivna i C. Enheten är väggmonterad, med en frontpanel klassad enligt IP40 och ett driftområde på -10 ~ +60 °C.
Användningsområden
- Styrpaneler för byggnadsautomation
- Pekskärmsstyrpaneler för hemautomation
- Ersättning av mekaniska omkopplare med intelligenta styrpaneler
| Driftstemperatur: | -10 ~ +60 °C |
|---|---|
| Gränssnitt: | Ethernet, RS-232, RS-485 |
| Montering: | Vägg |
| Portar: | 1 Ethernet, 2 seriella |
| Produkttyp: | Touch-HMI |
| Protokoll: | Modbus RTU, Modbus TCP |
| Strömingång: | +12 ~ 48 VDC, PoE |
| PoE: | Ja (IEEE 802.3af, klass 1) |
| Isolation: | Icke-isolerad (seriella portar) |
Specifikationer
| Huvudenhet | |
|---|---|
| CPU | 32-bitars RISC CPU |
| Lagring | 64 MB SDRAM/64 MB Flash |
| Realtidsklocka | Ja |
| Display | |
| Typ | LCD 7” TFT (upplösning 800 x 480, 65535 färger), defekta pixlar <= 3 |
| Bakgrundsbelysningens livslängd | 20 000 timmar |
| Ljusstyrka | 400 cd/m2 |
| Pekskärm | 4-tråd, analog resistiv; ljusgenomsläpplighet: 80 % |
| LED-indikatorer | |
| Status | 2 LED |
| HMI | |
| Summer | Ja |
| Vridomkopplare | Ja |
| Återställningsknapp | Ja |
| Ethernet | |
| Portar | RJ-45 x 1, 10/100 Base-TX |
| COM-portar | |
| Portar | 1 x RS-485 (med inbyggd självjusterare) ; icke isolerad 1 x RS-232 (3-polig) ; icke isolerad |
| Ström | |
| Förbrukning | 3.6 W |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 (48 V) |
| Strömförsörjs från plintblock | +12 ~ 48 VDC |
| Mekanisk | |
| Mått (mm) | 217 mm x 153 mm x 33 mm |
| Installation | Väggmontering |
| Skyddsklass (IP) | Frontpanel: IP40 |
| Miljö | |
| Driftstemperatur | -10 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör

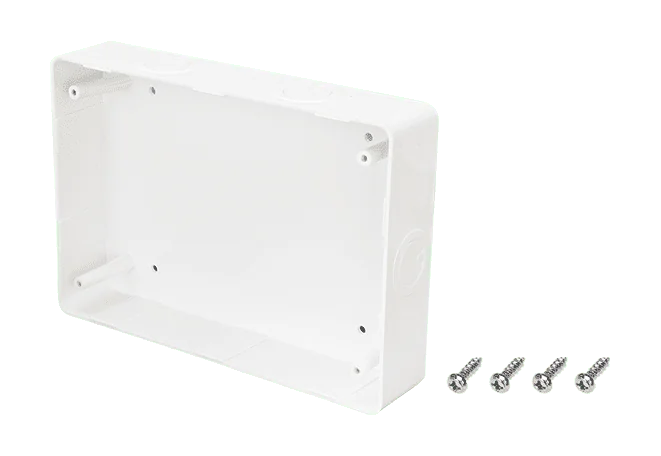

The EWB-T70 är en 7-tums extern väggbox, ett tillbehör för montering av utrustning på vägg i ett separat hölje. Den är gjuten i plast och passar installatörer som behöver en enkel, inkapslad monteringspunkt för en 7-tumsenhet.Locket hålls fast med fyra fångade skruvar, så de stannar kvar i locket när det öppnas för installation eller service. Boxen är listad som RoHS- och WEEE-kompatibel.PlasthöljeFyra fångade skruvar för locketRoHS- och WEEE-listad

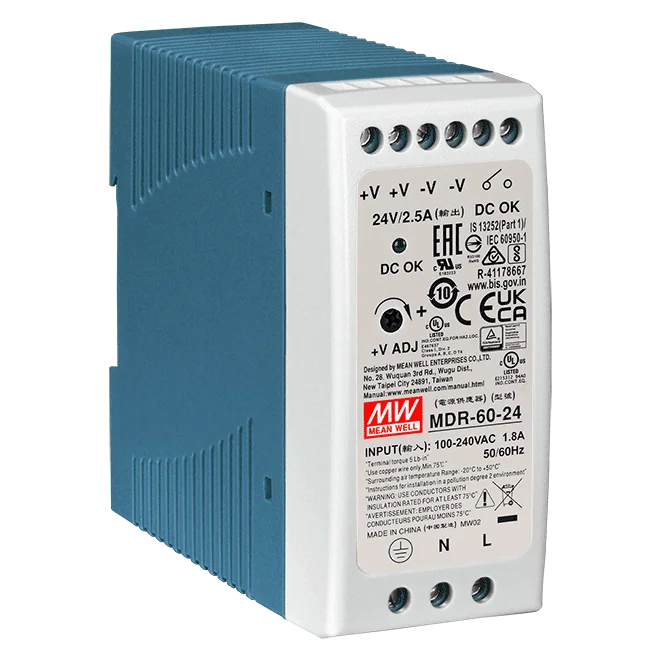

Den MDR-60-24 CR är ett 60 W DIN-skenaggregat som accepterar universell ingång på 85~264 VAC och levererar en reglerad utgång på 24 VDC med en märkström på 2,5 A. Det passar ingenjörer som behöver ett kompakt aggregat med en utgång för styrskåp och automationspaneler, och en ingång på 120~370 VDC anges också.Skyddsfunktioner för kortslutning, överlast och överspänning är inbyggda. Överlast hanteras med strömbegränsning med konstant ström som återgår automatiskt när felet är borta, medan överspänning stänger av utgången tills enheten matas på nytt. Ett DC OK-reläkontakt och en lysdiod för matningsindikering underlättar statusövervakning.Enheten monteras på DIN-skena TS-35/7.5 eller 15 och kyls med fri luftkonvektion, med ett driftområde på -20 ~ +70 °C. Den uppfyller NEC klass 2/LPS för 24 V- och 48 V-modellerna och har en effektförbrukning under 0,75 W utan last.

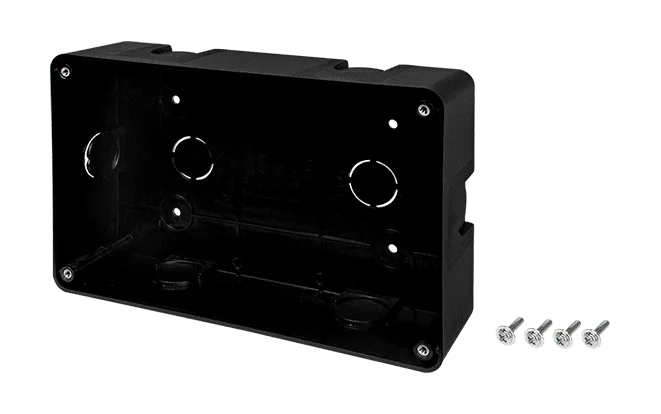

OB170 är en 7-tums utagsdosa ur ICP DAS sortiment av monteringsdosor. Den har ett plasthölje med lock som hålls fast av fyra fasthållningsskruvar, så att locket sitter kvar när det öppnas för installation eller kopplingsarbete.Välj OB170 när du behöver en 7-tums utagsdosa i plast med RoHS-kompatibel konstruktion och WEEE-registrering. Beställningskoden som säljs här är OB170, vilket motsvarar RoHS-versionen av 7-tums utagsdosan.
Liknande produkter
Den TPD-703 CR är en 7-tums pekskärms-HMI som förvandlar konventionella strömbrytarpaneler till intelligenta styrpaneler. Dess högupplösta färg-TFT-pekskärm stöder användardefinierade grafiska bilder och kan kombineras med ett antal I/O-moduler, vilket gör den lämplig för projekt inom bygg- och hemautomation.Ingenjörer kan välja mellan två utvecklingsvägar. PLC-orienterade användare kan bygga applikationer i Ladder Designer inom det kostnadsfria verktyget HMIWorks, medan programmerare kan arbeta i C-språkmiljön. Båda alternativen stöds av exempelprogram, inklusive ett exempel för övervakning av värmerisker.Denna beställningskod är versionen med 16 MB SDRAM / 16 MB Flash. Anslutningsmöjligheterna omfattar en RS-485-port (med Self-Tuner) och en RS-232-port, båda icke isolerade, samt en RJ-45 Ethernet-port som kan matas via PoE (IEEE 802.3af, klass 1) eller från en skruvplint för +12 ~ 48 VDC. TPD-703-64 är det alternativ med större minne som har 64 MB SDRAM och 64 MB Flash.AnvändningsområdenStyrpaneler för byggnadsautomationPekskärmsstyrning för hemautomationUppgradering av mekaniska strömbrytare till intelligent pekstyrning

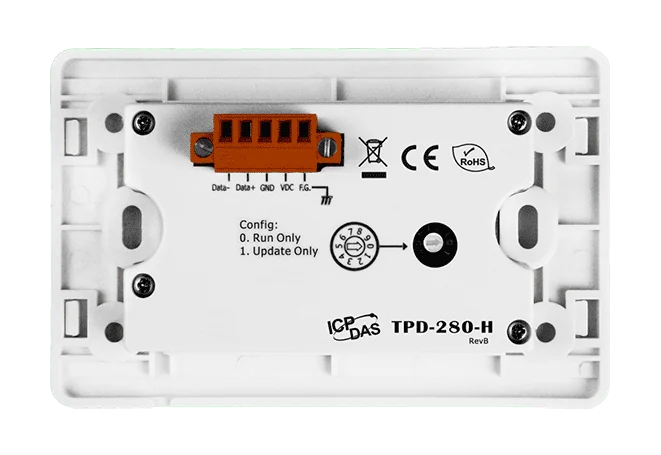

TPD-280-H CR är en kompakt pekskärms-HMI med en 2,8-tums TFT-färgdisplay på 240 x 320 bildpunkter som ersätter mekaniska brytare med intelligenta, användardefinierade styrknappar. Den passar i ett standardiserat elektriskt vägguttag och är avsedd för bygg- och hemautomation, där en enda RS-485-anslutning förbinder den med styrenheter och I/O.Enheten använder en 32-bitars RISC-processor och kan matas från ett plintblock för +12 ~ 48 VDC, med en förbrukning på 1,5 W. Dess RS-485-port har Self-Tuner och stöder Modbus RTU, medan egna kommunikationsprotokoll kan skrivas i C.Programmeringen sker med det kostnadsfria verktyget HMIWorks. PLC-ingenjörer kan använda Ladder Designer, medan programmerare kan arbeta i C-språkmiljön. Källan anger att det tar högst 30 minuter att lära sig Ladder Designer och skapa ett första applikationsprogram.AnvändningsområdenStyrpaneler för byggnadsautomationStyrknappar för hemautomationUppgradering av mekaniska brytare till intelligent pekstyrning

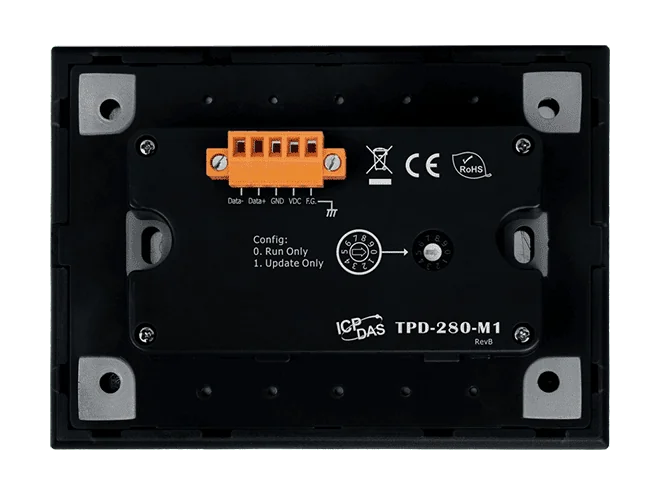

Den TPD-280-M1 CR är en kompakt pekskärms-HMI för ingenjörer som behöver ett lokalt operatörsgränssnitt i en väggmonterad styrpunkt. Den kombinerar en 2,8-tums TFT-färgdisplay med en resistiv pekskärm och en enda RS-485-port, vilket gör den till ett kostnadseffektivt alternativ till mekaniska brytare i bygg- och hemautomationsprojekt. Den vita kåpversionen (CR) är den variant som erbjuds här.Programmeringen sker med det kostnadsfria verktyget HMIWorks, som stöder GUI-design. Ingenjörer med PLC-bakgrund kan använda Ladder Designer, medan de som föredrar textbaserad utveckling kan använda C-språksmiljön, inklusive stöd för ett eget kommunikationsprotokoll skrivet i C. Tillverkaren anger att en grundläggande applikation kan skapas i Ladder Designer på högst 30 minuter.Enheten drar 1,5 W från ett plintblock för +12 ~ 48 VDC och är placerad i ett hölje på 127 mm x 92 mm x 31 mm med en frontpanel klassad IP40. Den är specificerad för en driftstemperatur på -20 ~ +70 °C och har certifieringarna CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenStyrpunkter för byggnadsautomationStyrpaneler för hemautomationErsättning av mekaniska brytare med intelligent pekstyrning
