TPD-280-H 2,8-tums pekskärms-HMI med RS-485 och Modbus RTU
Kompakt 2,8-tums TFT-färgpekskärms-HMI med en RS-485-port och stöd för Modbus RTU, utformad för väggmonterade styrpaneler för bygg- och hemautomation.
- 2,8-tums TFT-färgpekskärm med 240 x 320 bildpunkter, 65535 färger och 160 cd/m² ljusstyrka
- En RS-485-port med Self-Tuner, som stöder Modbus RTU
- Stöd för egna kommunikationsprotokoll via C-språket
- Kostnadsfritt utvecklingsverktyg HMIWorks med grafisk GUI-design
- Ladder Designer för PLC-användare och C-språkmiljö för IT-användare
- Summer och vridbrytare för användarinteraktion
2 089,91 kr per st.
| 1-9 st. | 2 089,91 kr | |
|---|---|---|
| 10-30 st. | 1 990,91 kr | −5 % |
| 31+ st. | 1 880,91 kr | −10 % |
Produktinformation "TPD-280-H 2,8-tums pekskärms-HMI med RS-485 och Modbus RTU"
TPD-280-H CR är en kompakt pekskärms-HMI med en 2,8-tums TFT-färgdisplay på 240 x 320 bildpunkter som ersätter mekaniska brytare med intelligenta, användardefinierade styrknappar. Den passar i ett standardiserat elektriskt vägguttag och är avsedd för bygg- och hemautomation, där en enda RS-485-anslutning förbinder den med styrenheter och I/O.
Enheten använder en 32-bitars RISC-processor och kan matas från ett plintblock för +12 ~ 48 VDC, med en förbrukning på 1,5 W. Dess RS-485-port har Self-Tuner och stöder Modbus RTU, medan egna kommunikationsprotokoll kan skrivas i C.
Programmeringen sker med det kostnadsfria verktyget HMIWorks. PLC-ingenjörer kan använda Ladder Designer, medan programmerare kan arbeta i C-språkmiljön. Källan anger att det tar högst 30 minuter att lära sig Ladder Designer och skapa ett första applikationsprogram.
Användningsområden
- Styrpaneler för byggnadsautomation
- Styrknappar för hemautomation
- Uppgradering av mekaniska brytare till intelligent pekstyrning
| Driftstemperatur: | -20 ~ +70 °C |
|---|---|
| Gränssnitt: | RS-485 |
| Montering: | Väggmontering |
| Portar: | 1 |
| Produkttyp: | Touch-HMI |
| Protokoll: | Modbus RTU |
| Strömingång: | +12 ~ 48 VDC |
Specifikationer
| Huvudenhet | |
|---|---|
| CPU | 32-bitars RISC CPU |
| Display | |
| Typ | LCD 2,8 TFT (upplösning 240 x 320, 65535 färger), defekta pixlar <= 3 |
| Bakgrundsbelysningens livslängd | 20 000 timmar |
| Ljusstyrka | 160 cd/m2 |
| Pekskärm | Ja |
| HMI | |
| Summer | Ja |
| Vridomkopplare | Ja |
| Ström | |
| Förbrukning | 1.5 W |
| Strömförsörjs från plintblock | +12 ~ 48 VDC |
| Mekanisk | |
| Mått (mm) | 119 mm x 76 mm x 33 mm |
| Installation | Väggmontering |
| Skyddsklass (IP) | Frontpanel: IP40 |
| Miljö | |
| Driftstemperatur | -20 ~ +70°C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
EWB-T28 är ett externt väggskåp dimensionerat för 2,8-tums enheter och ger ett kapslingshölje i plast för väggmontage utanför ett styrskåp.Locket fästs med sex fasthållna skruvar, vilket innebär att de stannar kvar i locket under installation och underhåll. EWB-T28 är listad enligt RoHS och WEEE.Hölje i plastSex fasthållna locksskruvarAnvändningsområdenExternt väggmontage

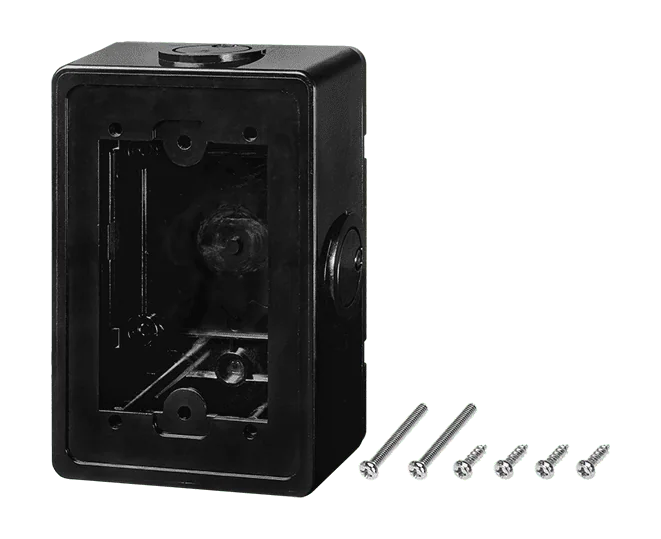

EWB-T28-BK är en externt väggmonterad box anpassad för 2,8-tums enheter. Den ger ett plasthölje för väggmonterade installationer där en 2,8-tums enhet behöver ett yttre hus.Locket fästs med sex fångade skruvar, vilket innebär att skruvarna sitter kvar i locket när det öppnas för service. Boxen levereras som ett RoHS- och WEEE-kompatibelt tillbehör.PlasthöljeSex fångade skruvar för locketRoHS- och WEEE-certifieradAnvändningsområdenVäggmonterat hus för en 2,8-tums enhetExterna installationer som kräver ett yttre hölje för en 2,8-tums enhet
Den MDR-60-24 CR är ett 60 W DIN-skenaggregat som accepterar universell ingång på 85~264 VAC och levererar en reglerad utgång på 24 VDC med en märkström på 2,5 A. Det passar ingenjörer som behöver ett kompakt aggregat med en utgång för styrskåp och automationspaneler, och en ingång på 120~370 VDC anges också.Skyddsfunktioner för kortslutning, överlast och överspänning är inbyggda. Överlast hanteras med strömbegränsning med konstant ström som återgår automatiskt när felet är borta, medan överspänning stänger av utgången tills enheten matas på nytt. Ett DC OK-reläkontakt och en lysdiod för matningsindikering underlättar statusövervakning.Enheten monteras på DIN-skena TS-35/7.5 eller 15 och kyls med fri luftkonvektion, med ett driftområde på -20 ~ +70 °C. Den uppfyller NEC klass 2/LPS för 24 V- och 48 V-modellerna och har en effektförbrukning under 0,75 W utan last.

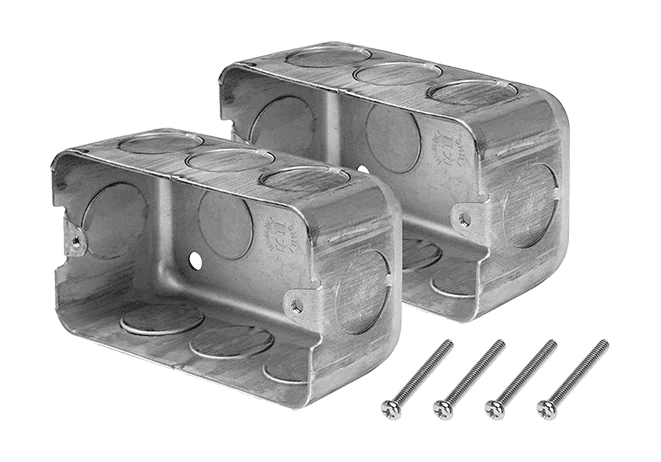

Den OB120 CR är en metallbaserad uttagsbox ur tillbehörsserien OB120, såld som en förpackning innehållande två kapslingar. Den är avsedd för storlekarna 2,8 tum och 4,3 tum som anges i dess beställningsbeskrivning.Varje förpackning innehåller fyra fästa lockskruvar. Kapslingen är av metall, och produkten är listad under RoHS och WEEE.Välj OB120 CR när du behöver en metallbaserad uttagsbox i detta storleksintervall, med förpackningsantalet och certifieringarna som anges ovan.
Liknande produkter

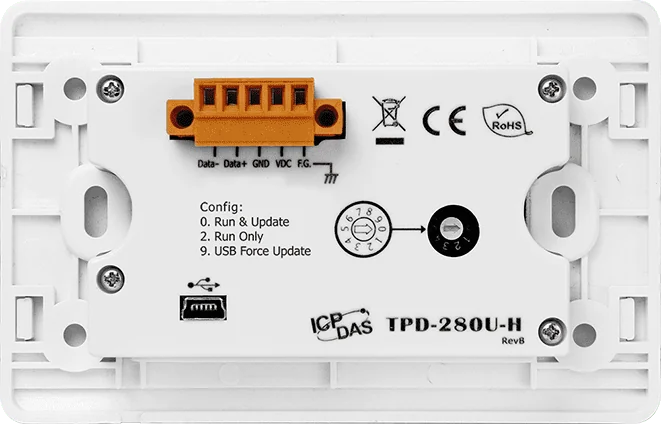

Den TPD-280U-H CR är en kompakt HMI med pekskärm som ersätter mekaniska brytare med programmerbara styrpaneler. Den 2,8-tums färg-TFT-pekskärmen har en upplösning på 240 x 320 och passar i ett standardiserat väggmonteringsuttag, vilket gör den lämplig för installationer inom byggnads- och hemautomation där ett litet, användardefinierat gränssnitt behövs.Kommunikationen sker via en RS-485-port med stöd för Self-Tuner och Modbus RTU. Den inbyggda realtidsklockan möjliggör tidsstyrd drift. En USB Mini-B-klientport finns endast för uppdatering av fast programvara. Enheten matchas från en plintanslutning för +12 ~ 48 VDC och förbrukar 1,5 W.Applikationsprogram skapas i det kostnadsfria verktyget HMIWorks, som erbjuder Ladder Designer för PLC-orienterade användare och en C-språkmiljö för dem som föredrar textbaserad utveckling. Ett eget kommunikationsprotokoll kan också implementeras i C.AnvändningsområdenStyrpaneler för byggnadsautomationStyrpaneler för hemautomationUppgradering av mekaniska brytare till intelligenta pekstyrningar
TPD-283-H CR är en kompakt pekskärms-HMI med en 2,8-tums högupplöst färg-TFT-skärm, avsedd för bygg- och hemautomation. Strömmen matas via Ethernet-kabeln med PoE, så enheten behöver bara en kabel för både data och ström, och den monteras på ett vanligt vägguttag.Ingenjörer kan skapa användargränssnittet med det kostnadsfria verktyget HMIWorks. Användare med PLC-bakgrund kan arbeta i Ladder Designer, medan de med programmeringserfarenhet kan använda C-språkmiljön. Källan anger att det tar högst 30 minuter att lära sig skapa en grundläggande applikation i Ladder Designer.Med alternativet Modbus TCP-protokoll, en summer, en vridknapp och en pekpanel passar TPD-283-H CR projekt där mekaniska omkopplare ersätts med intelligenta styrpaneler. Stöd för egna kommunikationsprotokoll skrivna i C gör det möjligt att integrera bortom standardprotokollet.AnvändningsområdenByggnadsautomationHemautomationErsättning av mekaniska omkopplare med intelligenta styrpaneler

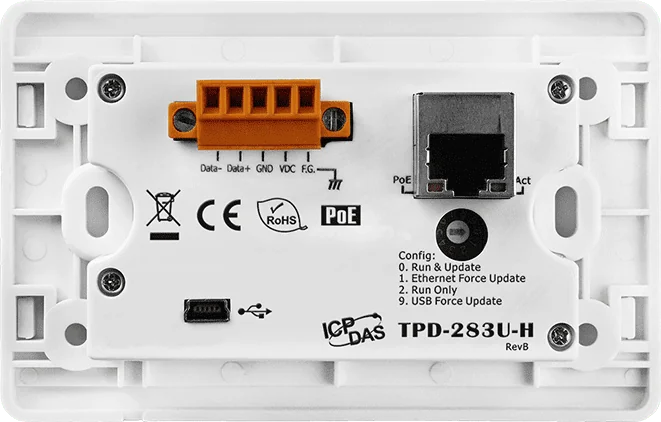

The TPD-283U-H CR är en kompakt 2,8-tums pekskärms-HMI med en TFT-färgdisplay på 240 x 320, avsedd för bygg- och hemautomation. Den kombinerar ett pekgränssnitt med en RS-485-port och en 10/100 Base-TX Ethernet-port, så att den kan användas som en väggmonterad kontrollpanel för lokal eller nätverksansluten utrustning.Strömmen kan matas över Ethernet (IEEE 802.3af, Klass 1, 48 V) eller viaplintlisten vid +12 ~ 48 VDC, vilket förenklar installationen där en nätverkskabel redan finns. Enheten har en realtidsklocka, summer och vridbrytare för tidsstyrd drift och användarfeedback.Programmeringen sker med det kostnadsfria utvecklingsverktyget HMIWorks. Användare med PLC-bakgrund kan arbeta i Ladder Designer, medan användare med mjukvarubakgrund kan använda C-språkmiljön. Modbus TCP och Modbus RTU stöds, liksom egna kommunikationsprotokoll skrivna i C.AnvändningsområdenByggnadsautomationHemautomation
