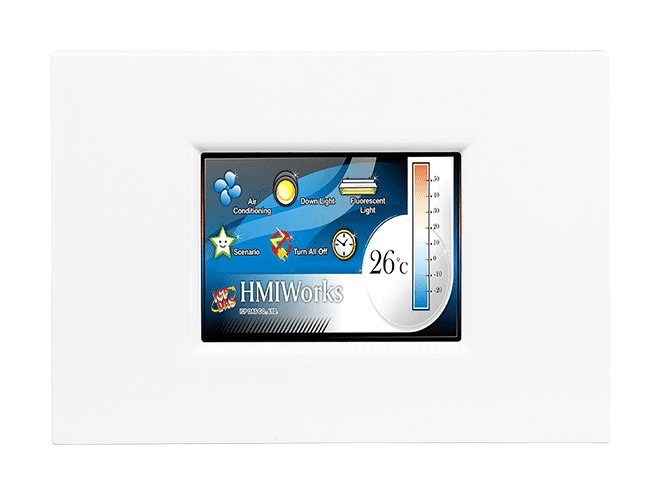

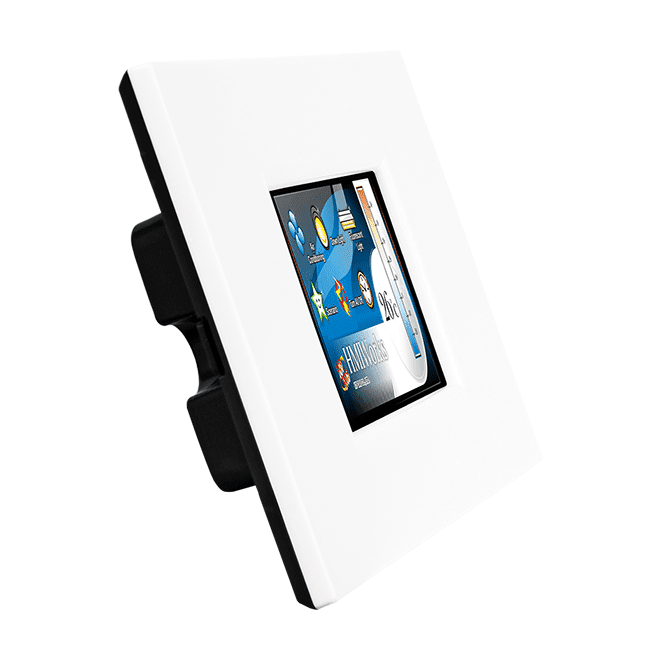

TPD-280-M1 2,8-tums pekskärms-HMI med RS-485 och Modbus RTU
En 2,8-tums resistiv pekskärms-HMI med 240 x 320 TFT-display och en RS-485-port för Modbus RTU, avsedd för väggmonterade styrpunkter inom bygg- och hemautomation.
- 2,8-tums LCD TFT, upplösning 240 x 320, 65535 färger, resistiv pekskärm
- En RS-485-port med Self-Tuner och stöd för protokollet Modbus RTU
- Kostnadsfritt utvecklingsverktyg HMIWorks med GUI-design
- Programmerbar med Ladder Designer eller C-språk, inklusive stöd för eget C-protokoll
- Summer, vridbrytare och återställningsknapp på enheten
- Strömförsörjning via plintblock för +12 ~ 48 VDC, förbrukning 1,5 W
1 879,52 kr per st.
| 1-9 st. | 1 879,52 kr | |
|---|---|---|
| 10-30 st. | 1 824,24 kr | −3 % |
| 31+ st. | 1 791,07 kr | −5 % |
Produktinformation "TPD-280-M1 2,8-tums pekskärms-HMI med RS-485 och Modbus RTU"
Den TPD-280-M1 CR är en kompakt pekskärms-HMI för ingenjörer som behöver ett lokalt operatörsgränssnitt i en väggmonterad styrpunkt. Den kombinerar en 2,8-tums TFT-färgdisplay med en resistiv pekskärm och en enda RS-485-port, vilket gör den till ett kostnadseffektivt alternativ till mekaniska brytare i bygg- och hemautomationsprojekt. Den vita kåpversionen (CR) är den variant som erbjuds här.
Programmeringen sker med det kostnadsfria verktyget HMIWorks, som stöder GUI-design. Ingenjörer med PLC-bakgrund kan använda Ladder Designer, medan de som föredrar textbaserad utveckling kan använda C-språksmiljön, inklusive stöd för ett eget kommunikationsprotokoll skrivet i C. Tillverkaren anger att en grundläggande applikation kan skapas i Ladder Designer på högst 30 minuter.
Enheten drar 1,5 W från ett plintblock för +12 ~ 48 VDC och är placerad i ett hölje på 127 mm x 92 mm x 31 mm med en frontpanel klassad IP40. Den är specificerad för en driftstemperatur på -20 ~ +70 °C och har certifieringarna CE, UKCA, FCC, RoHS och WEEE.
Användningsområden
- Styrpunkter för byggnadsautomation
- Styrpaneler för hemautomation
- Ersättning av mekaniska brytare med intelligent pekstyrning
| Portar: | 1 |
|---|---|
| Product type: | Touch HMI |
| Protokoll: | Modbus RTU |
| Interface: | RS-485 |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Väggmontering |
Specifikationer
| Huvudenhet | |
|---|---|
| CPU | 32-bitars RISC CPU |
| Display | |
| Typ | LCD 2,8” TFT (upplösning 240 x 320, 65535 färger), defekta pixlar <= 3 |
| Bakgrundsbelysningens livslängd | 20 000 timmar |
| Ljusstyrka | 160 cd/m2 |
| Pekskärm | Resistiv pekskärm |
| HMI | |
| Summer | Ja |
| Vridomkopplare | Ja |
| Återställningsknapp | Ja |
| COM-portar | |
| Portar | 1 x RS-485 (med inbyggd självjusterare) |
| Ström | |
| Förbrukning | 1.5 W |
| Strömförsörjs från plintblock | +12 ~ 48 VDC |
| Mekanisk | |
| Mått (mm) | 127 mm x 92 mm x 31 mm |
| Installation | Väggmontering |
| Skyddsklass (IP) | Frontpanel: IP40 |
| Miljö | |
| Driftstemperatur | -20 ~ +70°C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
