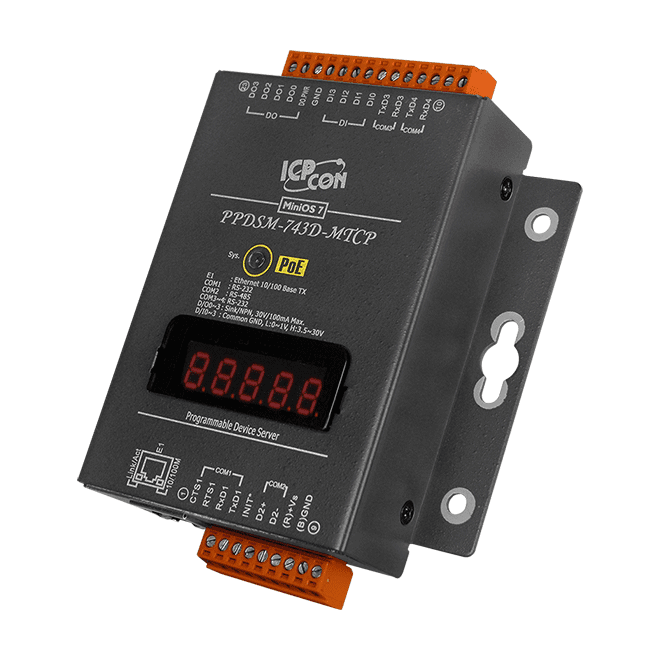

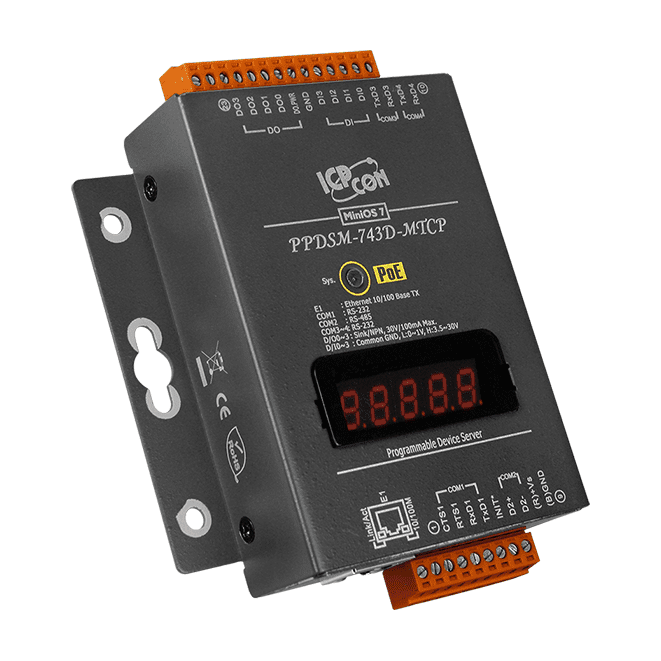

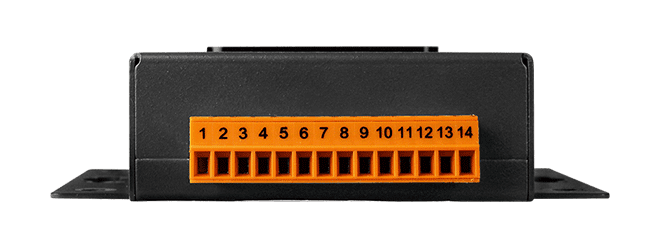

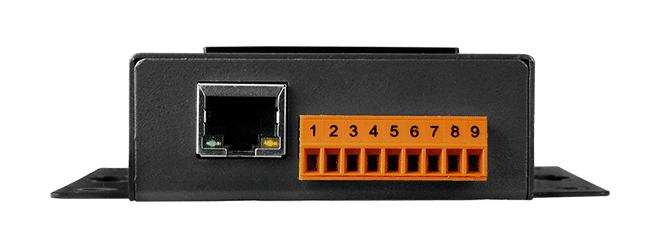

PPDSM-743D-MTCP Programmerbar enhetsserver, 3x RS-232 + 1x RS-485, PoE
Programmerbar seriell-till-Ethernet enhetsserver med tre RS-232-portar, en RS-485-port, 4 DI, 4 DO med öppen kollektor, PoE och en Modbus TCP till RTU/ASCII-gateway i metallhölje.
- Fyra seriella portar (3x RS-232, 1x RS-485) bryggade till en 10/100 Base-TX Ethernet-port
- Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-integration
- Programmerbar enhetsserver med inbyggt MiniOS7 och programmeringsstrukturen Xserver
- 4 digitala ingångar med låsnings- och räknarfunktioner; 4 utgångar med öppen kollektor (NPN-sänka)
- Strömförsörjning via IEEE 802.3af Class 1 PoE eller plintanslutning på +12 ~ 48 VDC
- Metallhölje med watchdog-timer och +/-4 kV ESD-skydd på seriella portar
4 764,45 kr per st.
| 1-9 st. | 4 764,45 kr | |
|---|---|---|
| 10-30 st. | 4 522,94 kr | −5 % |
| 31+ st. | 4 292,40 kr | −10 % |
Produktinformation "PPDSM-743D-MTCP Programmerbar enhetsserver, 3x RS-232 + 1x RS-485, PoE"
PPDSM-743D-MTCP kopplar upp till fyra seriella enheter, tre RS-232 och en RS-485, till ett Ethernet-nätverk, så att befintlig seriell utrustning kan integreras utan att bytas ut. Den inbyggda gatewayen omvandlar Modbus TCP-förfrågningar till Modbus RTU eller ASCII, vilket passar SCADA- och HMI-system som kommunicerar via Modbus TCP med seriella fältenheter.
Enheten är fullt programmerbar och har ett inbyggt operativsystem, MiniOS7, som startar på ungefär en sekund. Den har fyra digitala ingångar med låsnings- och räknarfunktioner samt fyra digitala utgångar med öppen kollektor, plus en 5-siffrig 7-segments LED-display för statusinformation. Strömmen kan levereras över Ethernet via IEEE 802.3af Class 1 PoE eller från en plintanslutning på +12 ~ 48 VDC.
Metallhuset är avsett för väggmontage och är specificerat för drift vid -25 ~ +75 °C. Leveransen innehåller en kabel av typ CA-0910. Verktyget VxComm kan mappa de seriella portarna till virtuella COM-portar på stödda Windows-versioner.
Användningsområden
- Fabriksautomation
- Byggnadsautomation
- Hemautomation
| Digitala ingångar: | 4 |
|---|---|
| Digitala utgångar: | 4 |
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet, RS-232, RS-485 |
| Hölje: | Metall |
| Montering: | Väggmontering |
| Portar: | 4 seriella, 1 Ethernet |
| Produkttyp: | Seriell-till-Ethernet-enhetsserver |
| Protokoll: | Modbus TCP |
| Strömingång: | +12 ~ 48 VDC eller PoE |
| PoE: | IEEE 802.3af, Klass 1 |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186 - 80 MHz eller kompatibel |
| EEPROM | 16 KB; datalagring: 40 år; 1 000 000 radera/skriva-cykler. |
| Flash | 512 KB ; raderingsenhet är en sektor (64 KB) ; 100 000 radera/skriva-cykler |
| SRAM | 512 KB |
| Watchdog-timer | Ja |
| LED-indikatorer | |
| Status | 1 x Power/PoE 5 x digit 7 Segment |
| Digital ingång | |
| Kanaler | 4 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa, gemensam jord |
| Spänningsnivå för TILL | +3.5 ~ +30 V |
| Spänningsnivå för FRÅN | +1 V max. |
| Digital utgång | |
| Kanaler | 4 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk (NPN) |
| Lastspänning | 30 VDC, max. |
| Lastström | 100 mA, max. |
| Ethernet | |
| Portar | 10/100 Base-TX, RJ-45-port (Autoförhandling, automatisk MDI/MDI-X, LED-indikator) |
| COM-portar | |
| Portar | 2 x 3-tråds RS-232 1 x 5-tråds RS-232 1 x RS-485 |
| Baudhastighet | 115200 bps max. |
| Biasmotstånd | Ja, 1 kΩ |
| Paritet | Ingen, jämn, udda, mark, space Ingen paritet krävs vid användning av 8 databitar och 2 stoppbitar på COM1/COM2. |
| Databit | 7, 8: för COM1 och COM2 5, 6, 7, 8: för COM3 ~ COM4 |
| Stoppbit | 1, 2: för COM1 ~ COM4 |
| Nodadress | 254 (max.) |
| Ström | |
| Förbrukning | 2.9 W |
| Strömförsörjs från PoE | IEEE 802.3af, Klass 1 |
| Strömförsörjs från plintblock | +12 ~ 48 VDC |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 102 mm x 29 mm x 125 mm (W x L x H) |
| Installation | Väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +80 °C |
| Luftfuktighet | 5 ~ 90 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
![CA-0903 DB9 Female to 5-wire Cable [RS-232], 30cm](https://icpdas-tech.se/media/89/5b/5b/1793279924/CA-0903-CA-0903_la01.webp?ts=1793279924 "CA-0903 DB9-hona till 5-tråds kabel [RS-232], 30 cm")
DB9-hona till 5-tråds kabel [RS-232], 30 cm.
![CA-0910 DB9 Female to 3-wire Cable [RS-232: Pin2, Pin3 and Pin5], 1M](https://icpdas-tech.se/media/1c/29/4e/1793280059/CA-0910-CA-0910_la01.webp?ts=1793280059 "CA-0910 DB9-hona till 3-tråd kabel [RS-232: Pin2, Pin3 och Pin5], 1 m")
DB9-hona till 3-tråd kabel [RS-232: Pin2, Pin3 och Pin5], 1 m.
