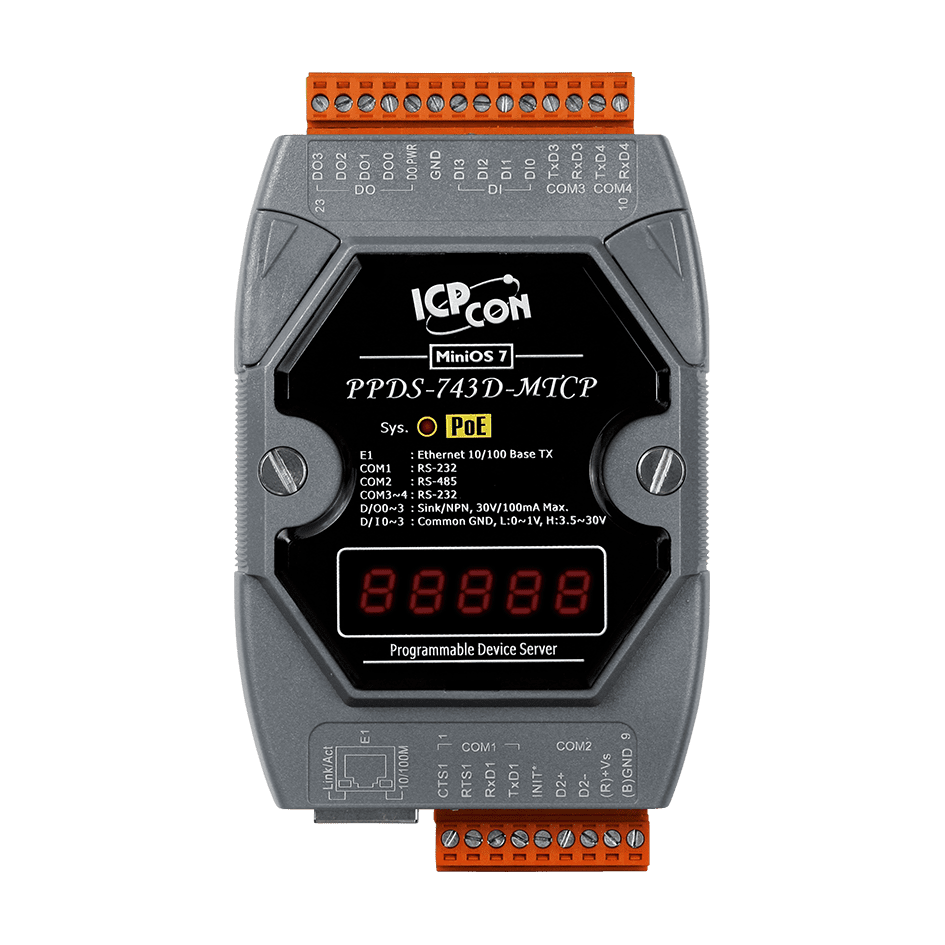

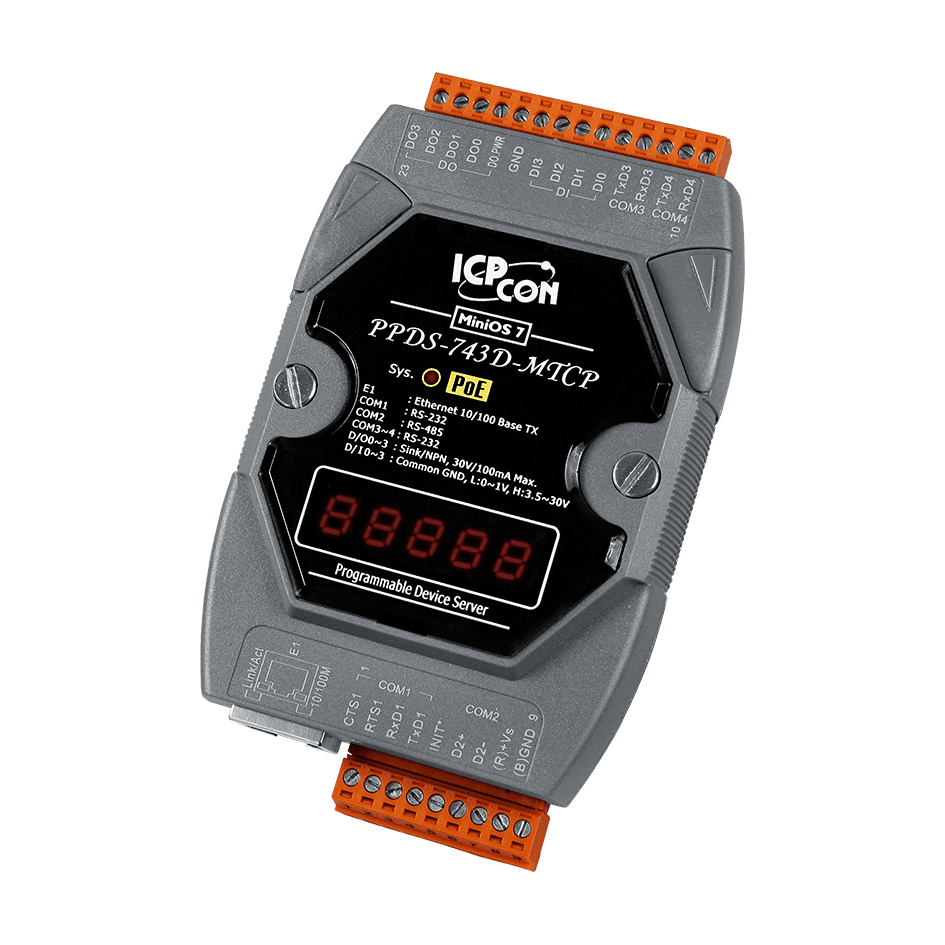

PPDS-743D-MTCP Seriell-till-Ethernet-enhetsserver, 3x RS-232, 1x RS-485, PoE
Programmerbar enhetsserver som kopplar tre RS-232-portar och en RS-485-port till Ethernet, med 4 DI, 4 DO, PoE och en Modbus TCP till RTU/ASCII-gatewayfunktion.
- Tre RS-232-portar och en RS-485-port kopplade till Ethernet via en 10/100 Base-TX RJ-45-anslutning
- Modbus TCP till RTU/ASCII-gateway för integration med SCADA och HMI
- Programmerbar enhetsserver med programstrukturen Xserver och inbyggt MiniOS7
- Drivrutinen och verktyget VxComm för virtuella COM-portar på 32/64-bitars Windows 7 SP1, 10, 2012 och 2016
- 4 digitala ingångar med stöd för latched D/I och räknarfunktioner
- 4 open-collector-digitala utgångar, sink (NPN), max. 30 VDC, max. 100 mA
3 651,83 kr per st.
| 1-9 st. | 3 651,83 kr | |
|---|---|---|
| 10-30 st. | 3 541,84 kr | −3 % |
| 31+ st. | 3 475,84 kr | −5 % |
Produktinformation "PPDS-743D-MTCP Seriell-till-Ethernet-enhetsserver, 3x RS-232, 1x RS-485, PoE"
Den PPDS-743D-MTCP är en programmerbar enhetsserver som ansluter äldre seriell utrustning till ett Ethernet-nätverk. Den har två 3-trådiga RS-232-portar, en 5-trådig RS-232-port och en RS-485-port, så att befintliga seriella enheter kan kopplas till Ethernet utan att ersättas. Drivrutinen och verktyget VxComm kan mappa de inbyggda COM-portarna till standard-COM-portar på en Windows-dator.
Utöver seriell brygga kör enheten det inbyggda MiniOS7 och programstrukturen Xserver, så att egna Ethernet-applikationer kan utvecklas direkt i enheten. Den fungerar även som Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system som använder Modbus TCP. Fyra digitala ingångar med latched- och räknarfunktioner samt fyra open-collector-digitala utgångar hanterar lokala signaler parallellt med den seriella trafiken.
Strömmen kan tillföras över Ethernet via IEEE 802.3af (Klass 1) PoE, eller från en plintanslutning på +12 ~ 48 VDC. Enheten levereras med kabeln CA-0910, monteras på DIN-skena eller vägg och har ett driftområde på -25 ~ +75 °C.
Tillämpningar
- Fabriksautomation
- Byggnadsautomation
- Hemautomation
| Portar: | 4 serial, 1 Ethernet |
|---|---|
| Product type: | Serial-to-Ethernet device server |
| Protokoll: | Modbus TCP |
| Interface: | Ethernet, RS-232, RS-485 |
| Digital inputs: | 4 |
| Digital outputs: | 4 |
| PoE: | IEEE 802.3af |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Plast |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186 - 80 MHz eller kompatibel |
| EEPROM | 16 KB; datalagring: 40 år; 1 000 000 radera/skriva-cykler. |
| Flash | 512 KB ; raderingsenhet är en sektor (64 KB) ; 100 000 radera/skriva-cykler |
| SRAM | 512 KB |
| Watchdog-timer | Ja |
| LED-indikatorer | |
| Status | 1 x Power/PoE 5 x digit 7 Segment |
| Digital ingång | |
| Kanaler | 4 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa, gemensam jord |
| Spänningsnivå för TILL | +3.5 ~ +30 V |
| Spänningsnivå för FRÅN | +1 V max. |
| Digital utgång | |
| Kanaler | 4 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk (NPN) |
| Lastspänning | 30 VDC, max. |
| Lastström | 100 mA, max. |
| Ethernet | |
| Portar | 10/100 Base-TX, RJ-45-port (Autoförhandling, automatisk MDI/MDI-X, LED-indikator) |
| COM-portar | |
| Portar | 2 x 3-tråds RS-232 1 x 5-tråds RS-232 1 x RS-485 |
| Baudhastighet | 115200 bps max. |
| Biasmotstånd | Ja, 1 kΩ |
| Paritet | Ingen, jämn, udda, mark, space Ingen paritet krävs vid användning av 8 databitar och 2 stoppbitar på COM1/COM2. |
| Databit | 7, 8: för COM1 och COM2 5, 6, 7, 8: för COM3 ~ COM4 |
| Stoppbit | 1, 2: för COM1 ~ COM4 |
| Nodadress | 254 (max.) |
| Ström | |
| Förbrukning | 2.9 W |
| Strömförsörjs från PoE | IEEE 802.3af, Klass 1 |
| Strömförsörjs från plintblock | +12 ~ 48 VDC |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 72 mm x 35 mm x 123 mm (W x L x H) |
| Installation | DIN-skena eller väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +80 °C |
| Luftfuktighet | 5 ~ 90 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
