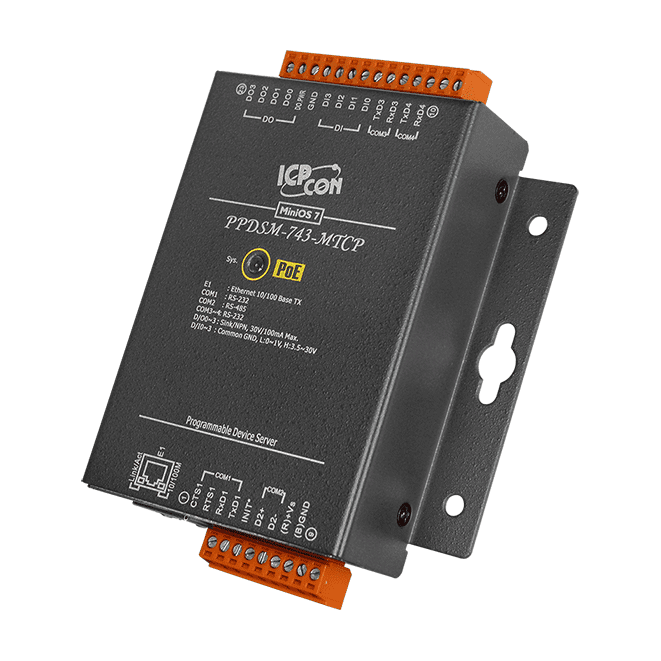

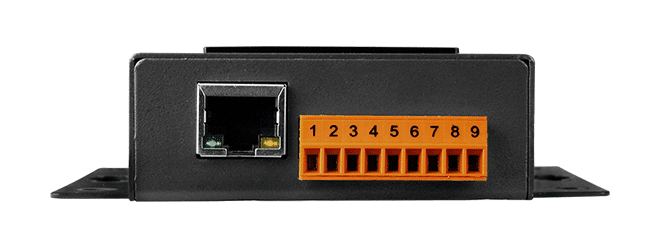

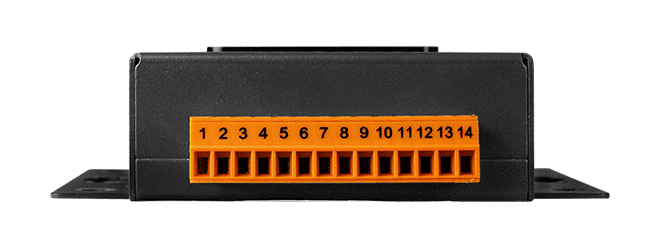

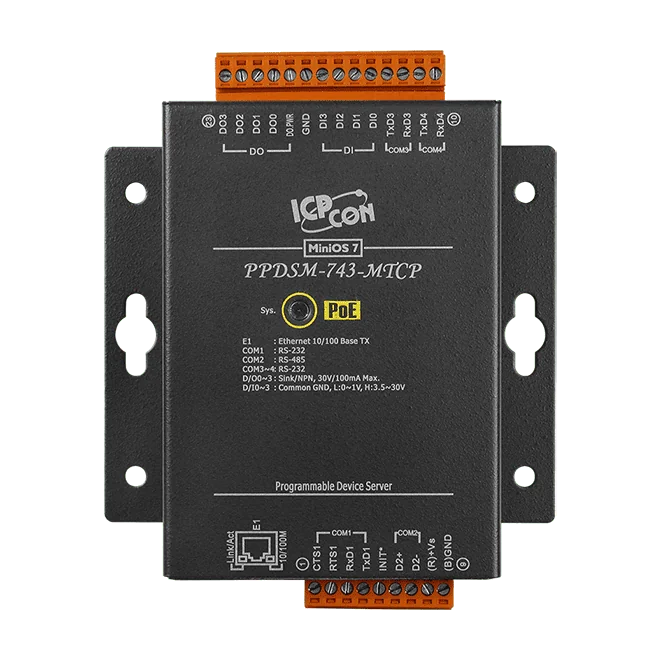

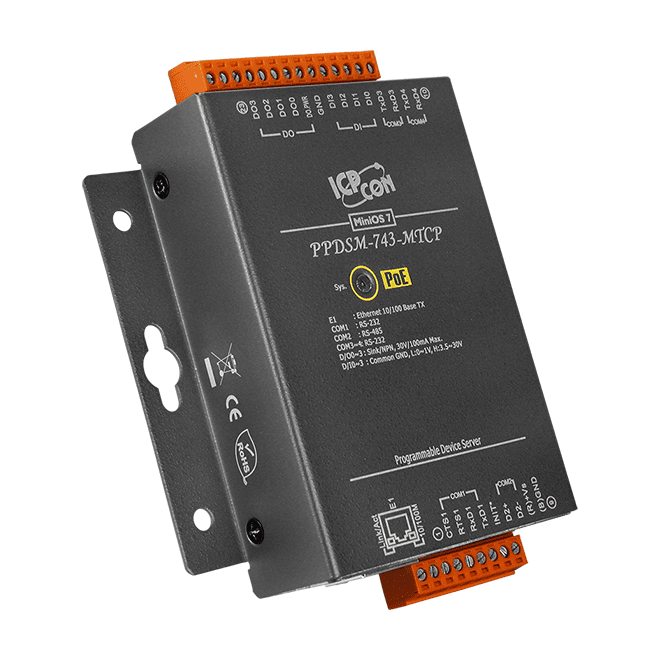

PPDSM-743-MTCP PoE-enhetsserver, 3x RS-232 och 1x RS-485, Modbus TCP-gateway

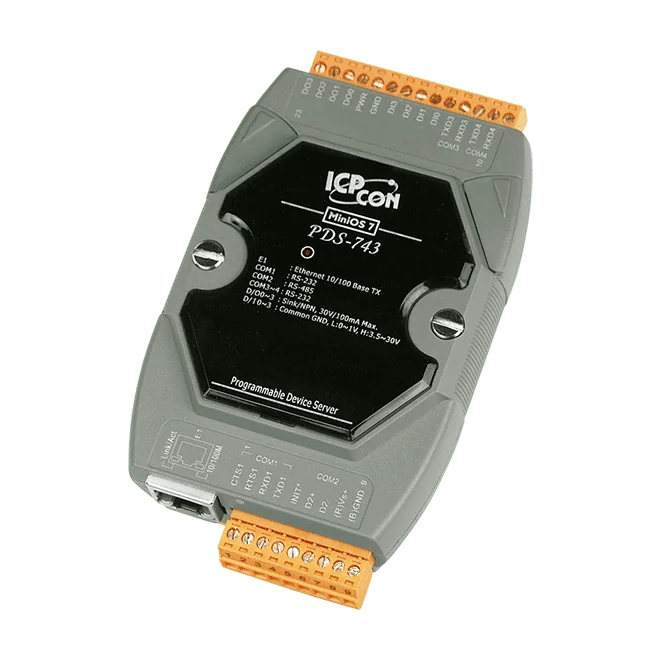

PDS-743 CR är en programmerbar enhetsserver som ansluter seriella enheter med RS-232 och RS-485 till ett Ethernet-nätverk. Enhetens inbyggda COM-portar kan kopplas till standardiserade virtuella COM-portar på en Windows-dator med hjälp av verktyget VxComm, så att befintlig seriell programvara fortsätter att fungera utan ändringar.Enheten fungerar också som en Modbus TCP till RTU/ASCII-gateway, vilket gör att SCADA- och HMI-system som använder Modbus TCP kan nå Modbus RTU- eller ASCII-slavenheter. Den inbyggda körmiljön MiniOS7 och den programmerbara Xserver-strukturen gör det möjligt för ingenjörer att bygga egna Ethernet-applikationer i enheten.Fyra digitala ingångar med låsnings- och räknarfunktioner samt fyra digitala open-collector-utgångar ger lokal I/O till den seriella gatewayen. Plasthöljet monteras på DIN-skena eller på vägg, och ett löstagbart plintblock förenklar kopplingen. Kabeln CA-0910 medföljer.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

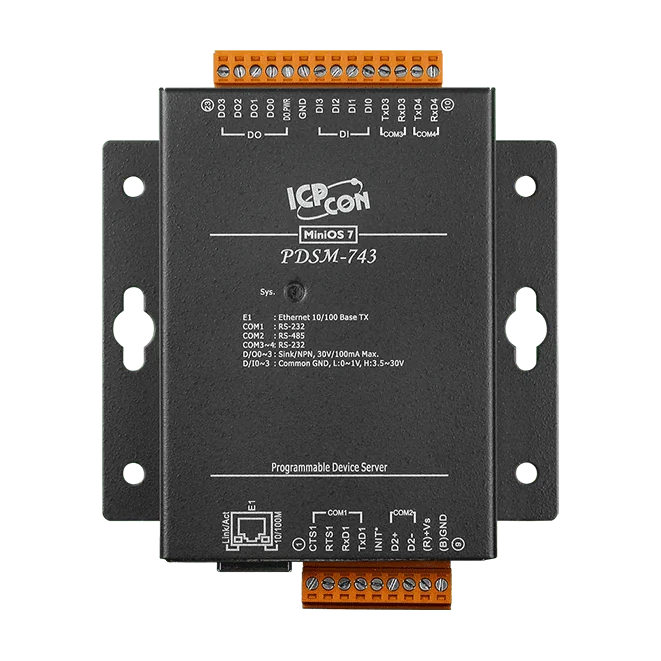

Den PDSM-743 CR är en programmerbar enhetsserver som ansluter seriell utrustning till ett Ethernet-nätverk. Den har tre RS-232-portar och en RS-485-port, och verktyget VxComm kan mappa de inbyggda COM-portarna till standardmässiga COM-portar på en PC, så att befintlig seriell programvara kan fortsätta fungera över nätverket.Enheten kör det inbyggda MiniOS7 och en Xserver-programstruktur för anpassade Ethernet-applikationer. Den fungerar även som en Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system som använder Modbus TCP. Fyra digitala ingångar med låsnings- och räknefunktioner samt fyra open-collector-digitala utgångar ingår för lokala I/O.PDSM-743 CR har en metallkapsling för ökat skydd och ett löstagbart plintblock för kabeldragning. Den levereras med en kabel av typen CA-0910 och är avsedd för väggmontage i installationer för fabriksautomation, byggnadsautomation och hemautomation.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

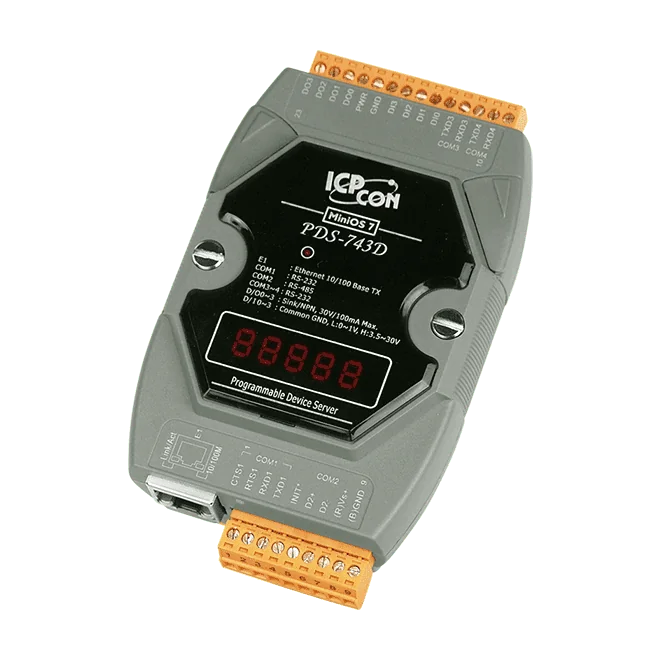

Den PDS-743D (beställningskod PDS-743D CR) ansluter seriell utrustning till ett Ethernet-nätverk. Den har tre RS-232-portar och en RS-485-port, så befintliga seriella instrument, mätare och styrenheter kan nås från IP-baserade system utan att kablage eller programvara behöver byggas om.VxComm-drivrutinen och verktyget kan mappa enhetens seriella portar till virtuella COM-portar på en Windows-dator, så att äldre seriella applikationer kan behålla sitt vanliga COM-portgränssnitt. Enheten kör dessutom en programmerbar Xserver-struktur på den inbyggda MiniOS7-plattformen och kan fungera som en Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system.Fyra digitala ingångar med låsnings- och räknarfunktioner samt fyra digitala open-collector-utgångar ger lokal I/O. Enheten har en watchdog-timer, ESD-skydd på den seriella porten och en löstagbar plintlist, och levereras med en kabel av typ CA-0910.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

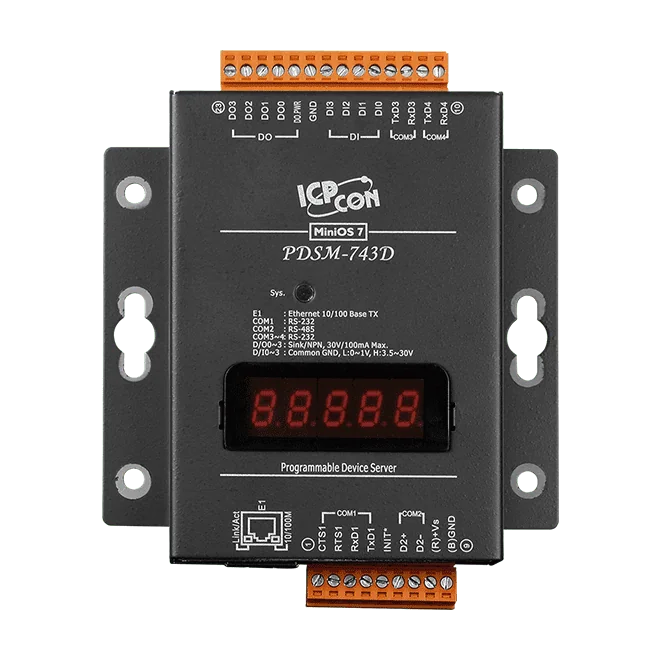

Den PDSM-743D ansluter seriella enheter till ett Ethernet-nätverk. De inbyggda COM-portarna kan presenteras som vanliga COM-portar på en Windows-dator via verktyget VxComm, så att befintlig seriell programvara kan fortsätta fungera över nätverket utan ändringar i applikationen.Enheten kör operativsystemet MiniOS7 och kan programmeras med Xserver-strukturen för att bygga anpassade Ethernet-applikationer. Den kan också fungera som en Modbus TCP till RTU/ASCII-gateway, vilket passar SCADA- och HMI-system som använder Modbus TCP. Digitala ingångar stöder låsnings- och räknefunktioner, och RS-485-porten använder en självinställande ASIC-regulator.Enheten har ett metallhölje, en watchdog-timer för tuffa miljöer och ESD-skydd på +/-4 kV på de seriella portarna. Anslutningen görs via ett löstagbart plintblock, och enheten monteras på vägg. Förpackningen innehåller en kabel av typen CA-0910.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

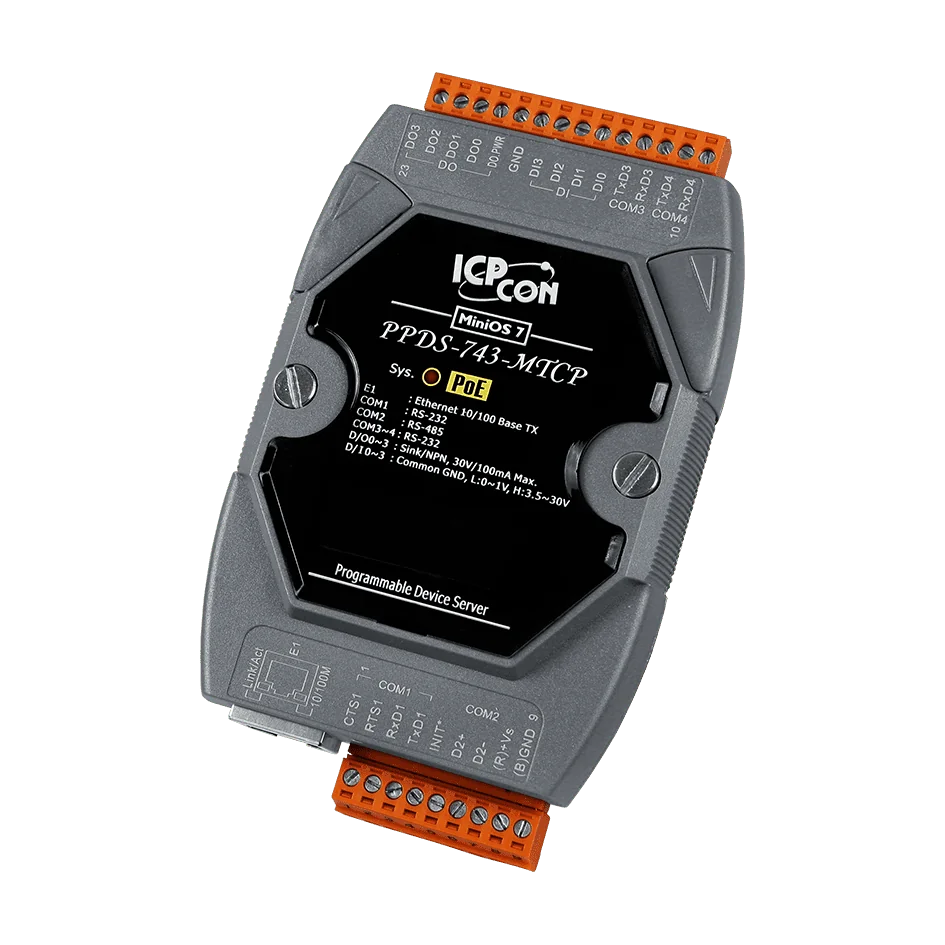

Den PPDS-743-MTCP ansluter seriella enheter med RS-232 och RS-485 till ett Ethernet-nätverk, med tre RS-232-portar och en RS-485-port i en och samma enhet. VxComm-drivrutinen kan mappa enhetens COM-portar till standard-COM-portar på en Windows-dator, vilket är användbart när befintlig COM-baserad programvara behöver nå seriell utrustning på distans.Enheten programmeras via Xserver-strukturen och kör den inbyggda MiniOS7-runtime. Den fungerar även som Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system. Fyra digitala ingångar stöder låsfunktion och räknarfunktion, och fyra digitala öppen-kollektor-utgångar av typen NPN är märkta för 30 VDC och max 100 mA.Strömmatning kan ske via IEEE 802.3af klass 1 PoE över vanlig Category 5-kabel, eller från ett +12 ~ 48 VDC plintblock. Plasthuset monteras på DIN-skena eller vägg, med ett driftområde på -25 ~ +75 °C. Beställningskoden inkluderar en CA-0910-kabel.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

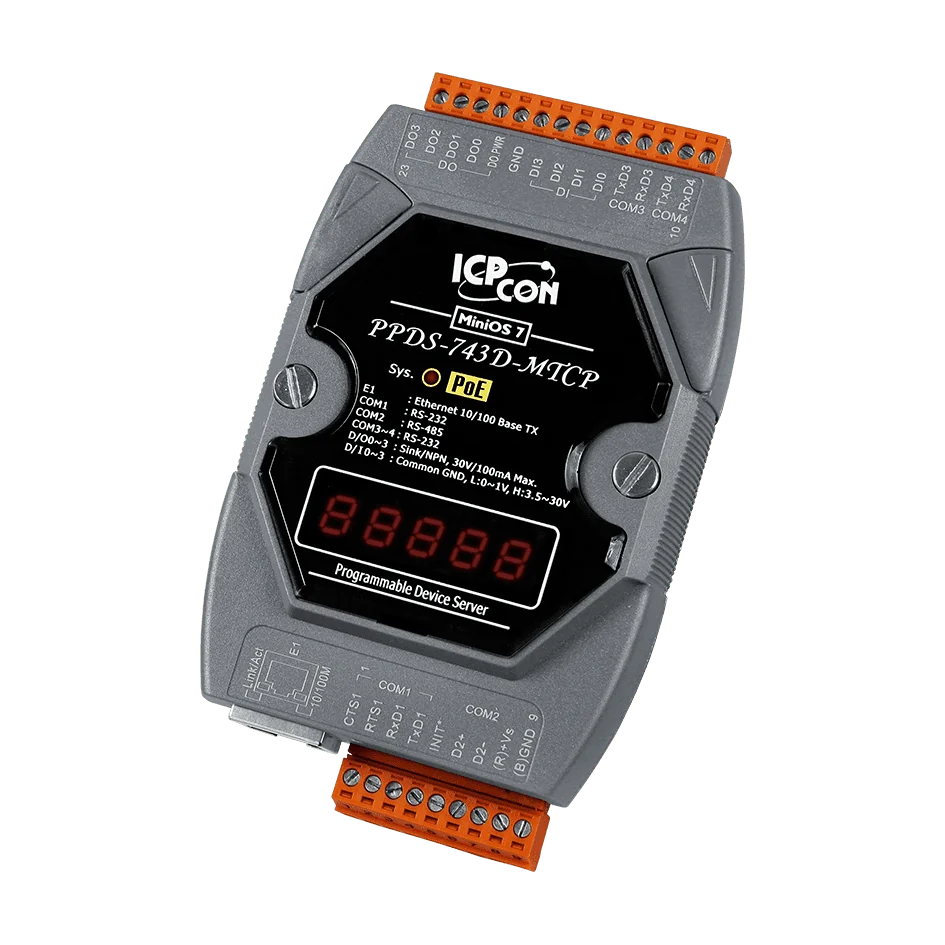

Den PPDS-743D-MTCP är en programmerbar enhetsserver som ansluter äldre seriell utrustning till ett Ethernet-nätverk. Den har två 3-trådiga RS-232-portar, en 5-trådig RS-232-port och en RS-485-port, så att befintliga seriella enheter kan kopplas till Ethernet utan att ersättas. Drivrutinen och verktyget VxComm kan mappa de inbyggda COM-portarna till standard-COM-portar på en Windows-dator.Utöver seriell brygga kör enheten det inbyggda MiniOS7 och programstrukturen Xserver, så att egna Ethernet-applikationer kan utvecklas direkt i enheten. Den fungerar även som Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system som använder Modbus TCP. Fyra digitala ingångar med latched- och räknarfunktioner samt fyra open-collector-digitala utgångar hanterar lokala signaler parallellt med den seriella trafiken.Strömmen kan tillföras över Ethernet via IEEE 802.3af (Klass 1) PoE, eller från en plintanslutning på +12 ~ 48 VDC. Enheten levereras med kabeln CA-0910, monteras på DIN-skena eller vägg och har ett driftområde på -25 ~ +75 °C.TillämpningarFabriksautomationByggnadsautomationHemautomation

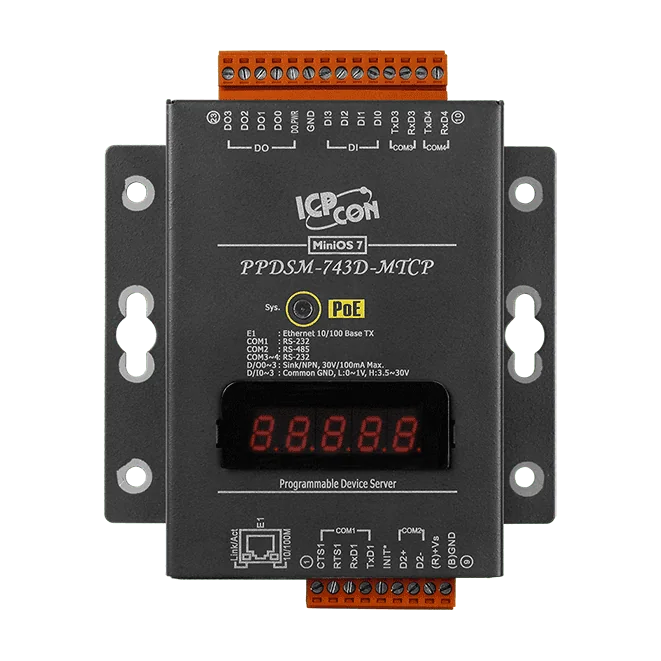

PPDSM-743D-MTCP kopplar upp till fyra seriella enheter, tre RS-232 och en RS-485, till ett Ethernet-nätverk, så att befintlig seriell utrustning kan integreras utan att bytas ut. Den inbyggda gatewayen omvandlar Modbus TCP-förfrågningar till Modbus RTU eller ASCII, vilket passar SCADA- och HMI-system som kommunicerar via Modbus TCP med seriella fältenheter.Enheten är fullt programmerbar och har ett inbyggt operativsystem, MiniOS7, som startar på ungefär en sekund. Den har fyra digitala ingångar med låsnings- och räknarfunktioner samt fyra digitala utgångar med öppen kollektor, plus en 5-siffrig 7-segments LED-display för statusinformation. Strömmen kan levereras över Ethernet via IEEE 802.3af Class 1 PoE eller från en plintanslutning på +12 ~ 48 VDC.Metallhuset är avsett för väggmontage och är specificerat för drift vid -25 ~ +75 °C. Leveransen innehåller en kabel av typ CA-0910. Verktyget VxComm kan mappa de seriella portarna till virtuella COM-portar på stödda Windows-versioner.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation
