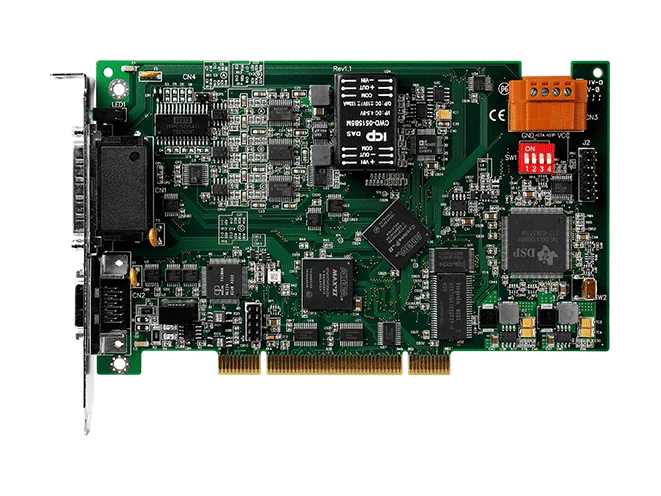

PMDK DSP-baserat 6-axligt PCI-rörelsestyrningskort, utvecklingskit
PMDK är ett DSP-baserat PCI-rörelsestyrningskort med 6 axlars pulsutgång, encoderingång och utbyggbar FRnet-fjärr-I/O för utvecklare av egna rörelsetillämpningar.
- 6-axlig rörelsestyrning från ett DSP-baserat PCI-kort
- Pulsutgångsfrekvens upp till 4 MHz (max.)
- Räknefrekvens för encoderingång på 12 MHz med 32-bitars räknare
- Home-, positiv och negativ gränsbrytaringång för varje axel
- Höghastighetsfunktioner för positionslatchning och jämförelse
- Gränssnitt för manuell pulsgenerator (MPG)
18 333,26 kr per st.
| 1-9 st. | 18 333,26 kr | |
|---|---|---|
| 10-30 st. | 17 411,11 kr | −5 % |
| 31+ st. | 16 499,93 kr | −10 % |
Produktinformation "PMDK DSP-baserat 6-axligt PCI-rörelsestyrningskort, utvecklingskit"
PMDK är ett DSP-baserat rörelsestyrningskort för PCI-bussen, avsett för ingenjörer som utvecklar professionella rörelsestyrningstillämpningar. Det passar i alla IPC med PCI-buss på 5 V och kombinerar en höghastighets-DSP och en FPGA med buffertkretsar för I/O, så att puls-, analog- och digital I/O kan hanteras i ett enda kort.
Rörelsefunktionerna omfattar flerax-linjär och cirkulär interpolation med hantering av acceleration och retardation, samt synkrona åtgärder som konfigureras genom programmering. Eftersom DSP:n körs på en realtidskärna kan rörelsestatus och I/O-status övervakas under drift, och den låga CPU-belastningen gör att fler än ett kort kan användas i samma IPC.
Fjärrutbyggnad är möjlig via en enda tvåtrådig FRnet-port, som stöder upp till 128 DI- och 128 DO-kanaler. Exempelprogram för rörelse- och signalbehandling ingår för att korta utvecklingstiden för egna program.
Användningsområden
- Halvledartillverkning
- Komponentinspektion
- Kvalitetskontroll i tillverkning
- Inspektion inom livsmedel och dryck
- Mikroskopi och medicinsk bildbehandling
- Biometriska tillämpningar
- X-Y-Z-bord
- Stansmaskiner med fast stegavstånd
- Transfermaskiner
- Spinnmaskiner
- Matnings- och uppsamlingssystem
| Digitala ingångar: | 128 (expanderbara) |
|---|---|
| Digitala utgångar: | 128 (expanderbara) |
| Driftstemperatur: | -20 ~ +75 °C |
| Gränssnitt: | PCI |
| Portar: | 1 FRnet |
| Produkttyp: | Motion control-kort |
| Protokoll: | FRnet |
| Isolation: | 2500 Vrms |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | 68-pin SCSI-II och 20-pin SCSI-II |
| Allmänt | |
| Antal axlar | 6 |
| Servouppdateringshastighet | Användarprogrammerbar |
| Kommandotyp | Pulskommando, V-kommando |
| Axel-I/O | |
| Servogränssnitt, utgång | SVON, ALM_RST, ERC |
| Låsande ingång | Höghastighets 5 V eller 24 V NPN |
| Mekanisk brytaringång | Home, LMT+/-, NHOME, EMG |
| Positionsjämförelseutgång | Höghastighets 5 V TTL eller 24 V öppen kollektor |
| Servogränssnitt, ingång | INP, ALM, RDY |
| Encoder-ingång | |
| Läge | A/B-fas, upp/ner |
| Räkningshastighet | 12 MHz |
| Räknarbredd | 32-bitars |
| Pulsutgång | |
| Läge | CW/CCW, PULS/RIKTNING |
| Hastighet | 4 MHz (max.) |
| Digital ingång | |
| Kanaler | Expanderbar: 128 DI |
| Isolation | 2500 Vrms optisk isolation (med DN-8368) |
| Digital utgång | |
| Kanaler | Expanderbar: 128 DO |
| Isolation | 2500 Vrms optisk isolation (med DN-8368) |
| PC-buss | |
| Typ | Universal PCI-buss |
| Ström | |
| Förbrukning | 1.5A |
| Miljö | |
| Driftstemperatur | -20 ~ +75°C |
| Lagringstemperatur | -30 ~ +85°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör

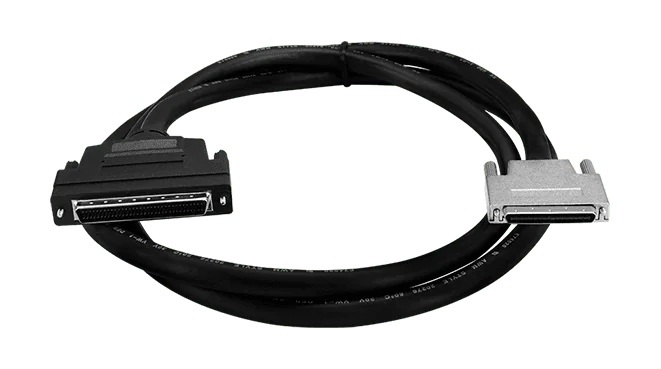

68-polig VHDCI till SCSI-II-kabel, 1,5 m.
SCSI-II 20-pin-kabel, 1 m (för Mitsubishi J2-serien servoförstärkare).
SCSI-II 20-stifts kabel, 3 m (för Mitsubishi J2-serien servoförstärkare).
SCSI-II 20-polig kabel, 5 m (för Mitsubishi J2-serien servoförstärkare).
DN-20M CR är ett dotterkort för rörelsestyrning avsett för ICP DAS 6-axliga styrenheter, bland annat PISO-PS600, PISO-VS600, I-8196F, I-9196F och PMDK. Det ger ingenjörer ett praktiskt sätt att ansluta en fullfunktionell manuell pulsgenerator (MPG) till styrenheten utan specialkablage, och erbjuder dessutom en punkt för FRnet-anslutning.Signalerna dirigeras via skruvplintar för enkel fältkoppling, med en stiftför-stiftanordning av skruvplintar för den anslutna manuella pulsgeneratorn. Ett inbyggt isoleringskretsar ingår för att skydda styrenheten, och en 20-polig SCSI-II-kontakt samt en RJ-45-port kompletterar gränssnittsalternativen. Kortet monteras på DIN-skena.Lämpligt för panellayouter där den manuella pulsgeneratorn och FRnet-kablaget behöver avslutas på ett ordnat sättDriftområde -20 ~ +75 °C och 10 ~ 90 % RF, icke-kondenserandeAnvändningsområdenIngång för manuell pulsgenerator i system för rörelsestyrningFRnet-anslutning på ICP DAS 6-axliga rörelsestyrenheterKablage för rörelsestyrning till styrenheterna PISO-PS600, PISO-VS600, I-8196F, I-9196F och PMDK

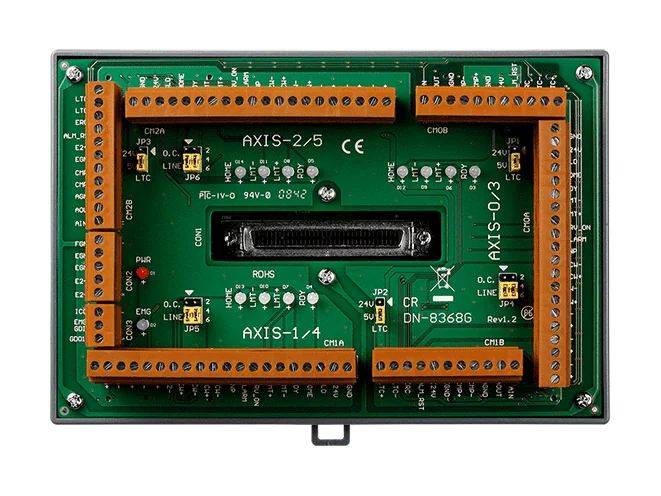

DN-8368GB är ett allmänt tillämpbart dotterkort som utökar ICP DAS 6-axliga rörelsestyrenheter, till exempel PISO-PS600, PISO-VS600 och PMDK. Varje kort hanterar tre axlar, så två kort krävs för att täcka alla sex. Kortet passar stegmotorer och servomotorer med pulsstyrning.Varje axelgrupp för ut sina pulsutgångar, encoderåterkoppling, ingångar för referens, närreferens och ändlägesbrytare samt en uppsättning servosignaler (Srv_On, ERC, ALM_RST, RDY, Alarm och INP). Signalerna ansluts via skruvplintar, och kontakterna kan bytas för att tilldela om en axel utan ompåkoppling. Isolering på kortet skyddar styrenheten, och en inbyggd strömmodul försörjer de interna kretsarna.Välj DN-8368GB när ett allmänt gränssnitt krävs. Systerkortet DN-8368MB är byggt för direkt anslutning till Mitsubishi MINAS-J2S servoförstärkarserie.TillämpningarRörelsestyrning av flera axlar med stegmotorerRörelsestyrning av servomotorer med pulsstyrda drivenheterRörelsestyrningssystem byggda kring ICP DAS 6-axliga styrenheter

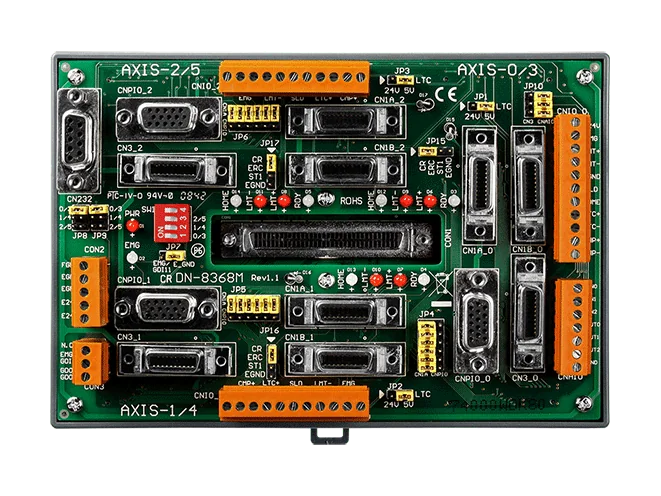

DN-8368MB CR är ett trekanaligt dotterkort som ansluter pulsstyrda stegmotor- eller servodrivningar till ICP DAS rörelsestyrenheter. Kortet är byggt för Mitsubishi MELSERVO-J2 servoförstärkare, och varje axelgrupp har pulsutgång, encoder-återkoppling, mekaniska omkopplareingångar och de servosignaler som behövs för kabeldragning till förstärkaren.Två kort krävs för att driva sex axlar på ICP DAS 6-axliga styrenheter såsom PISO-PS600, PISO-VS600 och PMDK. Varje axel kopplas via skruvplintkontakter, och kontakterna kan bytas mellan axlarna för att ändra axeltilldelningen utan ny kabeldragning. Höghastighetsoptokopplarisolering skyddar styrenheten.Kortet innehåller en inbyggd strömmodul som försörjer de spänningar som kortets egen krets kräver, tillsammans med en strömlampa och statuslampor för referens-, gräns- och andra omkopplarsignaler. Det är dimensionerat för 20 till 26 VDC ingång och arbetar vid -20 till +75 °C.AnvändningsområdenTrekanalig stegmotor- eller servopositionering med Mitsubishi MELSERVO-J2 servoförstärkareUtökning av rörelseaxlar för ICP DAS 6-axliga styrenheter såsom PISO-PS600, PISO-VS600 och PMDK
