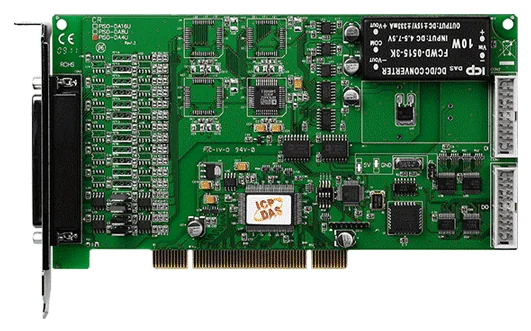

PISO-DA4U Universell PCI-isolerat analogutgångskort, 4-kanal 14-bit
Fyrkanaligt, isolerat analogutgångskort på 14 bit för universella 3,3 V/5 V PCI-platser, med 2500 V DC bussisolering, 16 digitala TTL-ingångar och -utgångar och PIO-DA-programvarukompatibilitet.
- Fyra analogutgångar på 14 bit, där varje kanal kan konfigureras som ±10 V spänning eller 0 till 20 mA ström
- 2500 V DC bussisolering med inbyggd DC/DC-omvandlare klassad för 3000 V DC-skydd
- Mjukvarukalibrering med data sparad i EEPROM, utan krav på jumprar eller trimpotentiometrar
- 16-kanalig 5 V/TTL digital ingång med pull-high- och pull-low-funktion samt 16-kanalig 5 V/TTL digital utgång
- Tre 16-bitars timer/räknarkanaler med intern referensklocka på 4 MHz
- Två timerutlösta avbrottskällor och dubbelbuffrad DA-latch
5 004,77 kr per st.
| 1-9 st. | 5 004,77 kr | |
|---|---|---|
| 10-30 st. | 4 751,78 kr | −5 % |
| 31+ st. | 4 498,80 kr | −10 % |
Produktinformation "PISO-DA4U Universell PCI-isolerat analogutgångskort, 4-kanal 14-bit"
PISO-DA4U CR är ett universellt PCI-analogutgångskort med fyra isolerade kanaler på 14 bit. Det är avsett för ingenjörer som behöver driva spännings- eller strömsignaler från en PC samtidigt som värddatorn skyddas mot skadliga spänningstoppar på fältsidan.
Varje kanal kan individuellt ställas in som spänningsutgång (±10 V) eller strömutgång (0 till 20 mA). Kalibreringen görs i programvara, så inga jumprar eller trimpotentiometrar behövs, och kalibreringsdata lagras i EEPROM. Kortet har också 16 digitala TTL-ingångar med pull-high- och pull-low-funktion, 16 digitala TTL-utgångar och tre 16-bitars timer/räknarkanaler.
Denna variant levereras med en CA-4002 D-Sub-kontakt. PISO-DA4U/S CR, som i stället levereras med en CA-3710 D-Sub-kabel, är alternativet för samma fyrkanaliga kort. PISO-DA4U CR är konstruerat för att ersätta PIO-DA-serien utan ändringar i programvara eller drivrutiner, och det arbetar i temperaturintervallet 0 till +60 °C.
Användningsområden
- Höghastighetsbaserade datainsamlingssystem
- Processövervakning och -styrning
- Vibrationsanalys
- Generering av digitala mönster från den digitala I/O-porten
| Analoga utgångar: | 4 |
|---|---|
| Digitala ingångar: | 16 |
| Digitala utgångar: | 16 |
| Driftstemperatur: | 0 ~ +60 °C |
| Gränssnitt: | PCI |
| Produkttyp: | DAQ-kort |
| Strömingång: | +5 V, 2200 mA |
| Isolation: | 2500 VDC |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 20-polig boxlist x 2 |
| Kort-ID | Ja (4-bit) |
| Analog utgång | |
| Kanaler | PISO-DA4U : 4 PISO-DA8U : 8 PISO-DA16U : 16 |
| Område | Spänning: ±10 V Ström: 0 ~ 20 mA |
| Upplösning | 14-bit |
| Noggrannhet | 0,04 % av FSR ±2 LSB @ 25 °C, ±10 V |
| Svarstid | 333 kHz (typiskt) |
| Spänningsutgångskapacitet | ±5 mA |
| Slew rate | 0.71 V/μs |
| Isolation | 2500 V (busstyp) |
| Driftläge | Statisk uppdatering |
| Digital ingång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 1,0 MHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,4 V max. Logisk 1: 2,4 V min. |
| Lastström | Sänk: 2,4 mA @ 0,8 V Källa: 0,8 mA @ 2,0 V |
| Svarshastighet | 1,0 MHz (typiskt) |
| Timer/räknare/frekvens | |
| Kanaler | 3 |
| Typ | 5 V/TTL |
| Upplösning | 16-bit |
| Referensklocka | Intern: 4 MHz |
| PC-buss | |
| Typ | 3,3 V/5 V universal PCI, 32-bit, 33 MHz |
| Databuss | 8-bitars |
| Ström | |
| Förbrukning | PISO-DA4U : 2200 mA vid +5 V PISO-DA8U : 2400 mA vid +5 V PISO-DA16U : 3000 mA vid +5 V |
| Mekanisk | |
| Mått (mm) | 105 x 188 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
