PISO-DA2U Universal PCI-kort med isolerad analogutgång, 2-kanal 12-bit
Ett universellt PCI-kort för 3,3 V/5 V med två 12-bitars analogutgångar, 3750 VDC isolering mot buss och mellan kanaler samt mjukvarukalibrering. Stiftkompatibelt med PISO-DA2 och kräver inga ändringar i programvara eller drivrutiner.
- Universellt PCI-gränssnitt (3,3 V/5 V), 32-bitars, 33 MHz
- 12-bitars analogutgång med två kanaler, unipolära eller bipolära områden
- 3750 VDC isolering mot buss och mellan kanaler, 3000 VDC isolering för matningen
- Spännings- eller strömutgång konfigurerbar per kanal
- Mjukvarukalibrering med kalibreringsdata sparad i EEPROM
- Två timerutlösta avbrottskällor
3 937,82 kr per st.
| 1-9 st. | 3 937,82 kr | |
|---|---|---|
| 10-30 st. | 3 739,83 kr | −5 % |
| 31+ st. | 3 541,84 kr | −10 % |
Produktinformation "PISO-DA2U Universal PCI-kort med isolerad analogutgång, 2-kanal 12-bit"
The PISO-DA2U CR är ett PCI-kort med analogutgång och två kanaler, framtaget för ingenjörer som behöver isolerade spännings- eller strömutgångar i en värddator. Det använder det universella PCI-gränssnittet (3,3 V/5 V) och är en direkt ersättning för PISO-DA2, utan några ändringar i befintlig programvara eller drivrutiner.
Varje kanal kan ställas in för spännings- eller strömutgång oberoende av varandra, med eget område: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V, 0 ~ 20 mA eller 4 ~ 20 mA. Isoleringen är specificerad till 3750 VDC för buss- och kanalisolering samt 3000 VDC för matningen. Kalibreringen görs i programvara i stället för med jumprar eller trimpotentiometrar, och kalibreringsdata lagras i EEPROM.
- Analogutgång med två kanaler, 12 bitar och dubbelbuffrad DA-latch
- Kortidentifiering via en onboard 4-bitars Card ID-omkopplare när flera kort är installerade
- Två D-Sub-kontakter (hane DB9 x 2) och två CA-PC09M-kontakter ingår med denna beställningskod
Användningsområden
- Datainsamlingssystem för hög hastighet
- Drift i tuffa miljöer
- Signalisolering
| Analoga utgångar: | 2 |
|---|---|
| Driftstemperatur: | 0 ~ +60°C |
| Gränssnitt: | Universell PCI (3,3 V/5 V) |
| Produkttyp: | PCI analogt utgångskort |
| Isolation: | 3750 VDC |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hane DB9 x 2 |
| Kort-ID | Ja (4-bit) |
| Analog utgång | |
| Kanaler | 2 |
| Område | Spänning: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Ström: 0 ~ 20 mA, 4 ~ 20 mA |
| Upplösning | 12-bit |
| Noggrannhet | 0,015 % av FSR ±1/2 LSB @ 25 °C, ±10 V |
| Svarstid | 500 kHz |
| Spänningsutgångskapacitet | ±5 mA |
| Slew rate | 0.15 V/μs |
| Isolation | 3750 VDC (bustyp, kanal-till-kanal) |
| Driftläge | Statisk uppdatering |
| PC-buss | |
| Typ | 3,3 V/5 V universal PCI, 32-bit, 33 MHz |
| Databuss | 8-bitars |
| Ström | |
| Förbrukning | 1350 mA @ +5 V |
| Mekanisk | |
| Mått (mm) | 98 x 189 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
![CA-0920 DB9 Male to DB9 Male Cable [RS-232: Pin1-Pin9], 2M](https://icpdas-tech.se/media/f9/99/e7/1793280171/CA-0920-CA-0920_la01.webp?ts=1793280171 "CA-0920 DB9-hane till DB9-hane kabel [RS-232: Pin1-Pin9], 2 m")
DB9-hane till DB9-hane kabel [RS-232: Pin1-Pin9], 2 m.
DB-8425 är ett breakout-kort som ger PISO-DA2U ett praktiskt gränssnitt med skruvplintar. Två DB9-honkontakter matar pin-till-pin-skruvplintar, så att fältkablage kan göras utan krimpning eller specialkablage.Satsen innehåller en 2 m lång CA-0920-kabel, en DB9-hane till DB9-hane-kabel kopplad för RS-232 med anslutning pin 1 till pin 9. Kortet mäter 101 x 77 x 66 mm och är specificerat för drift vid 0 ~ +60 °C och förvaring vid -30 ~ +80 °C, med 10 % till 90 % luftfuktighet, icke-kondenserande.Välj DB-8425 när du vill ansluta PISO-DA2U-anslutningar på skruvplintar inuti ett skåp. Enligt källdatan är den CE-, UKCA-, FCC- och WEEE-märkt.AnvändningsområdenFältkablage av PISO-DA2U-anslutningar via skruvplintar
Liknande produkter

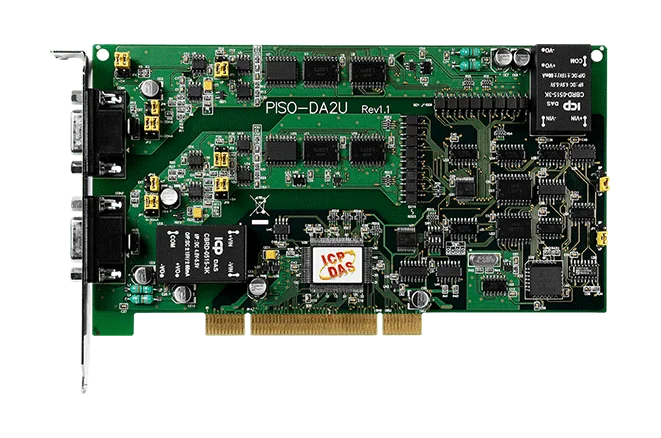

PISO-DA2U/S CR är ett universellt PCI-kort för analoga utgångar avsett för ingenjörer som behöver två isolerade 12-bitars utgångar i en värddator. Kortet fungerar i PCI-platser på 3,3 V eller 5 V och ger 3750 VDC busstyp- och kanal-till-kanal-isolering, vilket passar för signalisolering i bullriga eller krävande miljöer.Varje kanal kan konfigureras oberoende som spänningsutgång (±10 V, ±5 V, 0 till 10 V eller 0 till 5 V) eller strömutgång (0 till 20 mA eller 4 till 20 mA). Kalibreringen utförs i programvara i stället för med jumprar eller trimpotentiometrar, och kalibreringsdata lagras i EEPROM. Kortet anges vara fullt kompatibelt med PISO-DA2 och en direkt ersättning utan ändringar i programvara eller drivrutin.Card ID-omkopplaren gör det möjligt att identifiera kortet i programvara när två eller flera kort är installerade i samma dator. Paketet innehåller två CA-PC09M D-Sub-kontakter. Källspecifikationerna är de som publicerats för PISO-DA2U; suffixet /S förklaras inte i källdata, så kontrollera beställningskoden och datablad innan du specificerar.AnvändningsområdenDatainsamlingssystem för hög hastighetDrift i tuffa miljöerSignalisolering
PISO-DA16U CR är ett universellt PCI-kort för ingenjörer som behöver sexton isolerade 14-bitars analoga utgångar i ett PC-baserat insamlings- eller styrsystem. Kortet kan användas som direkt ersättning för PIO-DA-serien utan att befintlig programvara eller drivrutiner behöver ändras, vilket underlättar uppgradering och underhåll av äldre system.Varje kanal kan individuellt ställas in som spänningsutgång (±10 V) eller strömutgång (0 till 20 mA). Kalibrering sker i programvara i stället för med jumprar eller trimpotentiometrar, och kalibreringsdata lagras i EEPROM. Kortet har även sexton digitala ingångar och sexton digitala utgångar på 5 V/TTL, med 2500 V DC bussisolering och en inbyggd DC/DC-omvandlare med 3000 VDC skydd för att skydda värddatorn.En inbyggd 4-bitars kortadressomkopplare (Card ID) gör det möjligt för programvaran att identifiera enskilda kort när två eller fler installeras i samma dator. Kortet levereras med en CA-4002 D-Sub-kontakt.AnvändningsområdenDatainsamlingssystem med hög hastighetProcessövervakning och -styrningVibrationsanalysDigital mönstergenerering från digital I/O-port

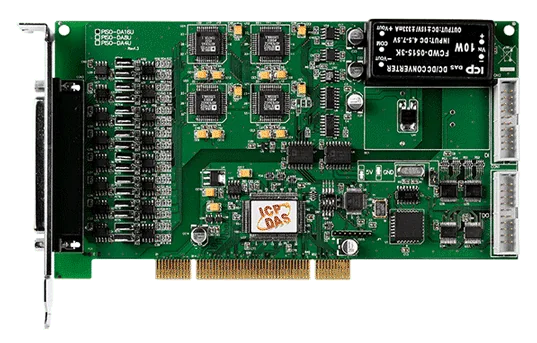

The PISO-DA16U/S CR är ett universellt PCI-kort för analogutgång med 16 kanaler och 14-bitars upplösning. Varje kanal kan individuellt ställas in på spänning (±10 V) eller ström (0 till 20 mA), vilket passar ingenjörer som behöver blandade signaltyper på ett och samma kort.Kortet är konstruerat som en direkt ersättning för PIO-DA-serien, så befintlig programvara och befintliga drivrutiner behöver inte ändras. Den isolering på 2500 V DC mellan buss och kort skyddar värddatorn mot spänningstransienter. Kalibreringen görs i programvara och kalibreringsdata lagras i EEPROM, så varken jumprar eller trimpotentiometrar behövs.Varianten /S levereras med en D-Sub-kabel CA-3710. Välj CR-kontaktversionen (CA-4002) om du föredrar det tillbehöret i stället. Den inbyggda 4-bitars Card ID-omkopplaren gör att programvaran kan identifiera kortet när två eller fler kort är monterade i samma dator.AnvändningsområdenHöghastighetssystem för datainsamlingProcessövervakning och -styrningVibrationsanalysGenerering av digitala mönster från digital I/O-port

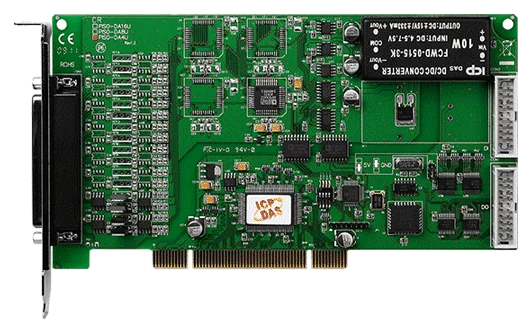

PISO-DA4U CR är ett universellt PCI-analogutgångskort med fyra isolerade kanaler på 14 bit. Det är avsett för ingenjörer som behöver driva spännings- eller strömsignaler från en PC samtidigt som värddatorn skyddas mot skadliga spänningstoppar på fältsidan.Varje kanal kan individuellt ställas in som spänningsutgång (±10 V) eller strömutgång (0 till 20 mA). Kalibreringen görs i programvara, så inga jumprar eller trimpotentiometrar behövs, och kalibreringsdata lagras i EEPROM. Kortet har också 16 digitala TTL-ingångar med pull-high- och pull-low-funktion, 16 digitala TTL-utgångar och tre 16-bitars timer/räknarkanaler.Denna variant levereras med en CA-4002 D-Sub-kontakt. PISO-DA4U/S CR, som i stället levereras med en CA-3710 D-Sub-kabel, är alternativet för samma fyrkanaliga kort. PISO-DA4U CR är konstruerat för att ersätta PIO-DA-serien utan ändringar i programvara eller drivrutiner, och det arbetar i temperaturintervallet 0 till +60 °C.AnvändningsområdenHöghastighetsbaserade datainsamlingssystemProcessövervakning och -styrningVibrationsanalysGenerering av digitala mönster från den digitala I/O-porten
