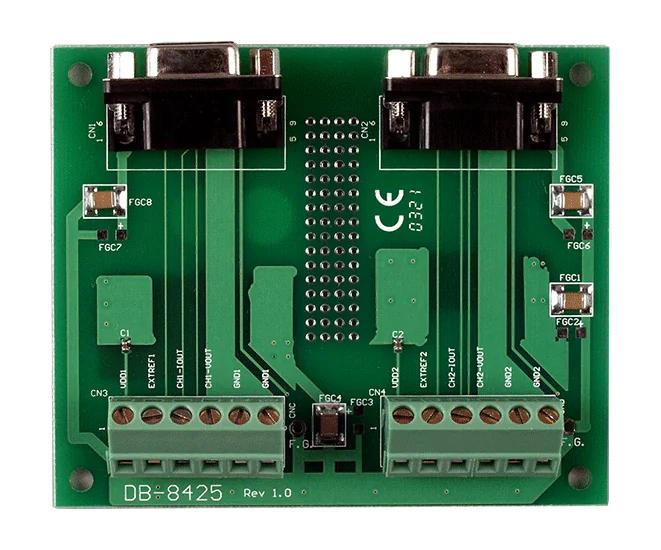

DB-8425 DB9-till skruvplintkort för PISO-DA2U med CA-0920-kabel

DB-8425/DIN är ett DAQ-dotterkort som bryter ut PISO-DA2U:s anslutning till skruvplintar, vilket ger ingenjörer ett praktiskt sätt att koppla fältsignaler utan att behöva tillverka egen kabeldragning. Kortet har två DB9-honkontakter, där varje stift är kopplat punkt för punkt till skruvplintar för PISO-DA2U.DIN-skenevarianten passar installationer där kortet monteras i en skåp på en DIN-skena. Det medföljande paketet innehåller en CA-0920-kabel, en 2 m DB9-hankabel till DB9-hankabel för RS-232, kopplad Pin1 till Pin9, så att kortet kan anslutas direkt.Kortet mäter 101 mm x 77 mm x 66 mm och är specificerat för driftstemperatur 0 ~ +60 °C, förvaring -30 ~ +80 °C och luftfuktighet 10 % ~ 90 %, icke-kondenserande. Det är märkt med CE, UKCA, FCC och WEEE.AnvändningsområdenFältkabeldragning för I/O-anslutningar till PISO-DA2UInstallationer i skåp med DIN-skenmontage

DB-8025 CR är ett skruvplintkort som ansluter fältkablage till ett DAQ-dotterkortsystem via två 20-poliga kabelkontakter, vilket ger en praktisk kopplingspunkt mellan fältsignaler och kabelgränssnittet.Denna beställningskod inkluderar två platta kablar CA-2010, vardera med 20 poler och 1 m längd, så att kortet kan anslutas utan att kablar behöver anskaffas separat. Kortet mäter 114 mm x 102 mm.Det är specificerat för drift vid 0 ~ +60 °C och förvaring vid -30 ~ +80 °C, vid 10 % till 90 % luftfuktighet utan kondens. Produkten är RoHS- och WEEE-registrerad.AnvändningsområdenFältkabelanslutning för DAQ-dotterkortsystem med 20-poliga platta kablar

DB-8125 CR är ett skruvplintkort som för ut signaler från datainsamlingskortet PCI-1802U till plintar, så att fältkablage kan göras utan att arbeta direkt på kortets kontakt.Kortet kan anslutas antingen via en enda DB37 D-sub-honkontakt eller via två 20-poliga kabelkontakter, vilket ger ingenjörer ett val av kabelupplägg beroende på deras panellayout. Denna CR-version inkluderar en kabel CA-3710, en DB37 hane till hane-enhet i 45º, 1 m lång.Märkt för ett driftområde på 0~ +60 °C och ett förvaringsområde på -30 ~ +80 °C, med fuktighetstolerans på 10% ~ 90 %, icke-kondenserande. Uppfyller RoHS- och WEEE-kraven.AnvändningsområdenKabling av fältsignaler till datainsamlingskortet PCI-1802UAvslutning av DAQ-kortets in- och utgångar i styrskåp

Med DB-8225 bryts 37-poliga DB37-I/O-kontakten på A-82X- och PCI-1800U-serierna ut till ett skruvplintkort, så att fältkablarna kan anslutas utan specialkabel. Kortet ger 16 enkelända eller 8 differentiella kanaler, och paketet innehåller en CA-3710 DB37-kabel hane-hane (45º, 1M).Analogingångskanal 1 har en inbyggd kallödningskrets, och kanalen kan ställas in på enkeländ eller differentiell mod med en jumper. Lödpunkter gör det möjligt att lägga till brottdetektering, lågpassfilter, strömshunt och spänningsdämpning i signalvägen där applikationen kräver det.Kortet mäter 170 mm x 114 mm och är specificerat för en driftstemperatur på 0~ +60 °C, en lagringstemperatur på -30 ~ +80 °C och 10% ~ 90% luftfuktighet, icke-kondenserande. Det är märkt med CE, UKCA, FCC och WEEE.AnvändningsområdenInkoppling av fältsignaler till datainsamlingskort i A-82X- och PCI-1800U-serierna
