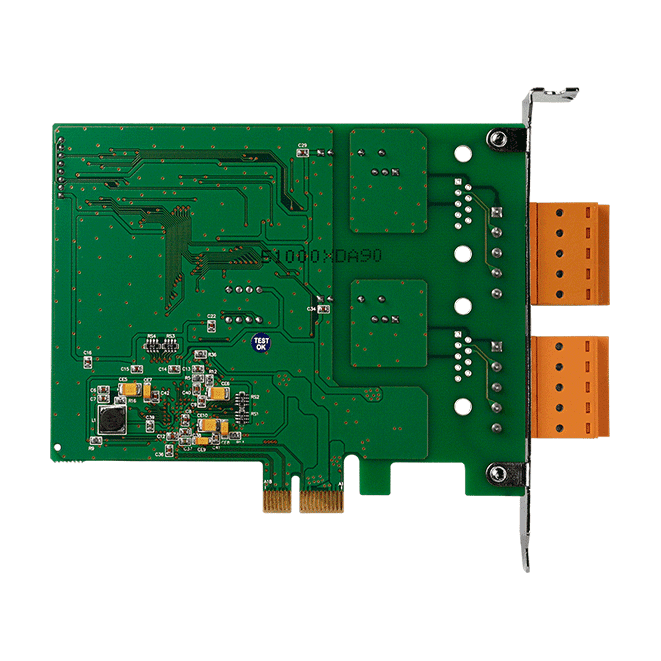

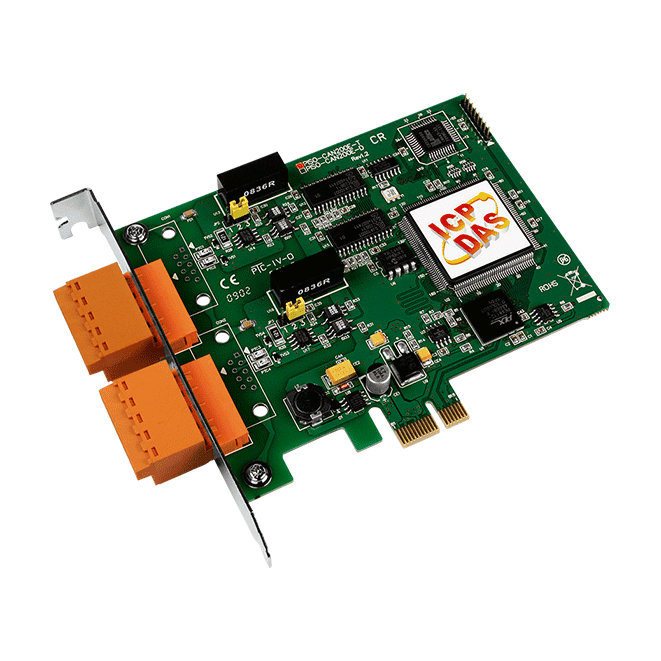

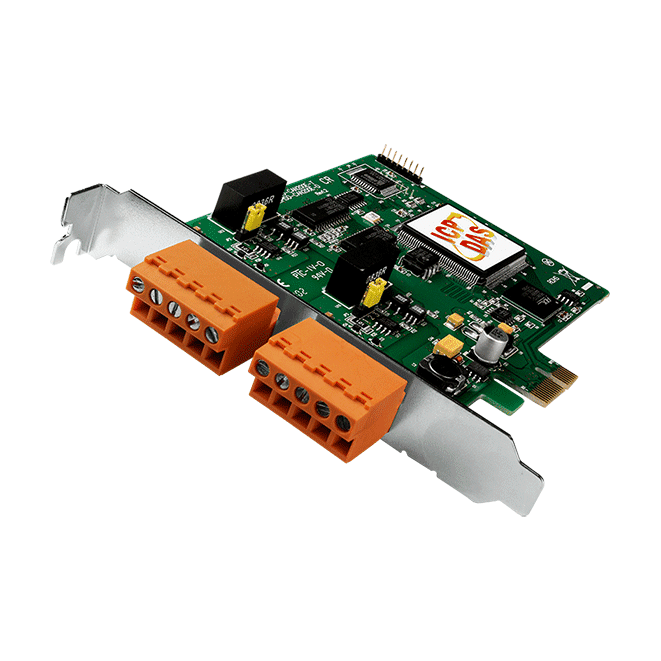

PEX-CAN200i-T 2-Port Isolated CAN Bus PCI Express Card, 5-pin Screw Terminal

PEX-CAN200i-D är ett aktivt CAN-kort för PCI Express-system som ger en dator två oberoende isolerade CAN-busskanaler via en 9-polig D-sub-kontakt. Det passar ingenjörer som behöver ett kostnadseffektivt sätt att lägga till CAN-anslutning till en värddator för styr- och övervakningsuppgifter.Kortet använder en NXP SJA1000T CAN-kontroller som körs på en 16 MHz-klocka, med en 82C250-transceiver. Kontrollern hanterar bussarbitrering, felupptäckt med automatisk korrigering och omsändning. CAN-minnet är direktmappat, och en jumper väljer ett 120 Ω termineringsmotstånd på kortet.Drivrutiner levereras för Windows och Linux, med stöd för LabVIEW, DASYLab och InduSoft. Demonstrationskod finns för VB, VC++, Delphi och BC++, och SDK:n omfattar VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net och VB.Net.AnvändningsområdenStyrning och övervakning av CAN-bussnätverkIntegrering av olika kommunikationsenheter i industriella styrsystem

PEX-CM100-D är ett CAN-gränssnittskort med en kanal för PCI Express-platser, utrustat med en 9-stifts D-sub-kontakt. Det passar ingenjörer som behöver en dedikerad CAN-port med inbyggd processering, så att realtidshantering av ramar inte belastar värddatorn. Dess NXP SJA1000T-styrenhet stöder både CAN 2.0A och CAN 2.0B, med användardefinierade överföringshastigheter från 10 k till 1 M bit/s.Kortet levereras med inbyggd standardfirmware för kommunikation på CAN-porten, och användare kan ladda egen firmware för anpassad meddelandehantering. Ett övervakningsverktyg på PC-sidan underlättar felsökning av användarfirmware, och datautbytet med värdapplikationen sker via dual-port RAM. Fem cykliska sändningsset, tidsstämpling med minst ±1 ms precision och en inbyggd realtidsklocka stödjer tidskritisk loggning och schemaläggning.Hårdvarufunktioner inkluderar en jumperval av 120 Ω termineringsmotstånd, en DIP-omkopplare för inställning av kortnummer samt isolering på 3000 VDC för DC-till-DC och 2500 Vrms för optokopplaren. Kortet har ett PCI Express-bussgränssnitt och ett driftstemperaturområde på 0 ~ +60 °C.TillämpningarNätverksanslutning av intelligenta enheter, sensorer och aktuatorer inom ett system eller delsystemCAN-applikationer på PC som kräver förbehandling av CAN-dataströmmarCAN-system med hög bussbelastning där inga meddelanden får gå förlorade

PEX-CM100-T är ett enkanaligt CAN-gränssnittskort för PCI Express-platser. Dess inbyggda 16-bitars mikrokontroller hanterar filtrering, förbehandling och tidsstämplad lagring av CAN-meddelanden, samt realtidsöverföring, vilket minskar belastningen på värd-PC:n. En NXP SJA1000T-kontroller och en 82C250/251-transceiver sköter bussarbitrering, felupptäckt och automatisk omsändning.Kortet kör inbyggd standardfirmware för kommunikation via CAN-porten, och användare kan i stället köra egen firmware. Ett PEX-CM100-bibliotek finns för att utveckla anpassade CAN-applikationer, och data utbyts mellan applikationen och firmwaren via minnesmappning. Övervakningsprogramvara på PC-sidan underlättar felsökning av användardefinierad firmware.Denna RoHS-variant använder en 5-polig skruvplintkontakt. Den passar ingenjörer som behöver en PC-baserad CAN-nod för intelligenta enheter, sensorer och ställdon inom ett system eller delsystem.AnvändningsområdenNätverksanslutning av intelligenta enheter, sensorer och ställdon inom ett system eller delsystemFörbehandling och tidsstämplad lagring av CAN-dataströmmar på en PCAnpassade CAN-applikationer utvecklade med PEX-CM100-biblioteket

Den PEX-CPM100-D är ett aktivt CANopen-masterkort för PCI Express-system med en enda CAN-kanal. En NXP SJA1000T-styrenhet och 82C250-transceiver hanterar bussarbitrering samt felupptäckt med automatisk korrigering och omsändning. En 16-bitars mikrokontroller som kör det realtidsoperativsystemet MiniOS7 sköter sändning, mottagning, filtrering och lagring av meddelanden, vilket gör att kortet kan hålla jämna steg med CAN-trafiken även på en PCI-buss under hög belastning.Eftersom CANopen-masterlogiken körs i kortets egen firmware är tidskritiska nätverksuppgifter inte beroende av värddatorn. Applikationsutvecklare kan använda CANopen-biblioteket på värddatorn, med data utbytt med firmware via minnesmappning medan kortet är aktivt.Kortet fungerar också med CANopen Motion Library, som följer CiA-402-specifikationen och täcker positions-, hastighets- och momentreglering samt synkroniserad styrning. Se tillverkarens dokumentation för CANopen Motion Library för detaljer.TillämpningarCANopen-nätverksmastring i PC-baserade automationssystemRörelsestyrning på CANopen-nätverk med CiA-402-rörelsebiblioteket
