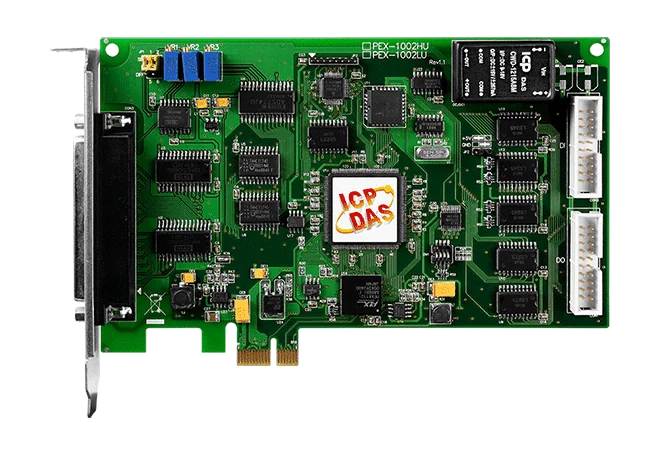

PEX-1002L PCI Express multifunktions-DAQ-kort, 32-kanals 12-bitars AI, 110 kS/s
PCI Express x1 multifunktions-DAQ-kort med 32 enkeländade eller 16 differentiella 12-bitars analoga ingångar vid upp till 110 kS/s, plus 16 DI- och 16 DO-kanaler för 5 V/TTL.
- PCI Express x1-gränssnitt med en Card ID SMD-omkopplare på kortet för identifiering av kort i system med flera kort
- 32 enkeländade eller 16 differentiella 12-bitars analoga ingångskanaler, upp till 110 kS/s
- Förstärkning 1, 2, 4, 8 med bipolära områden på ±10 V, ±5 V, ±2,5 V och ±1,25 V
- 16 kanaler digital ingång och 16 kanaler digital utgång, 5 V/TTL
- Pull-up/pull-down-bryggor för DI-kanaler för att definiera tillståndet på oanslutna ingångar
- Triggerlägen för programvara, intern programmerbar pacer och extern trigger (5 V/TTL)
4 720,54 kr per st.
| 1-9 st. | 4 720,54 kr | |
|---|---|---|
| 10-30 st. | 4 479,02 kr | −5 % |
| 31+ st. | 4 248,49 kr | −10 % |
Produktinformation "PEX-1002L PCI Express multifunktions-DAQ-kort, 32-kanals 12-bitars AI, 110 kS/s"
PEX-1002L CR är ett PCI Express x1-kort för multifunktionell datainsamling, avsett för ingenjörer som behöver analog ingång, digital ingång och digital utgång på ett enda kort. Den analoga frontändan erbjuder 32 enkeländade eller 16 differentiella kanaler med 12-bitars upplösning, samplade med upp till 110 kS/s, med förstärkningsinställningar på 1, 2, 4 och 8.
Varje kort har en 4-bitars Card ID-omkopplare så att enskilda kort kan särskiljas i programvaran när två eller fler kort är installerade i samma dator. Pull-up- och pull-down-bryggor ger ett definierat tillstånd för de digitala ingångskanalerna när de lämnas oanslutna, i stället för att de flyter fritt. Triggning kan ske via programvara, intern programmerbar pacer eller extern 5 V/TTL.
Beställningsalternativet CR inkluderar en D-Sub-kontakt av typen CA-4002. Drivrutinsstödet omfattar Linux, DOS och Windows, med en DLL, ActiveX-kontroll och exempelprogram för flera utvecklingsmiljöer, bland annat LabVIEW, C#.NET och Visual Basic.NET.
Användningsområden
- Laboratorieautomation
- Produktionstest
- Sensorgränssnitt
| Analoga ingångar: | 32 enkelsidiga/16 differentiella |
|---|---|
| Digitala ingångar: | 16 |
| Digitala utgångar: | 16 |
| Driftstemperatur: | 0 ~ +60 °C |
| Gränssnitt: | PCI Express x1 |
| Produkttyp: | DAQ-kort |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 20-polig boxlist x 2 |
| Kort-ID | Ja (4-bit) |
| Analog ingång | |
| Kanaler | 32 enkelsidiga/16 differentiella |
| Område | Förstärkning: 1, 2, 4, 8 Bipolärt område: ±10 V, ±5 V, ±2,5 V, ±1,25 V |
| Upplösning | 12-bit |
| Noggrannhet | 0,01 % av FSR ±1 LSB @ 25 °C, ±10 V |
| Samplingshastighet | 110 kS/s max. |
| Ingångsimpedans | 10 MΩ/6 Pf |
| Överspänningsskydd | Kontinuerlig ±35 Vp-p |
| Nolldrift | ±4 ppm/°C av FSR |
| Utlösningsläge | Programvara, intern programmerbar pacer, extern (5 V/TTL) |
| Dataöverföring | Polling, avbrott |
| Digital ingång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 500 kHz |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,4 V max. Logisk 1: 2,4 V min. |
| Lastström | Sänk: 2,4 mA Källa: 0,8 mA |
| Svarshastighet | 500 kHz (typiskt) |
| Timer/räknare/frekvens | |
| Kanaler | 3 (oberoende x 1/intern pacer x 1/extern pacer x 1) |
| Typ | 5 V/TTL |
| Upplösning | 16-bit |
| Ingångsfrekvens | 10 MHz max. |
| Referensklocka | Intern: 4 MHz |
| PC-buss | |
| Typ | PCI Express x 1 |
| Databuss | 16-bit |
| Ström | |
| Förbrukning | 900 mA @ +3.3 V 350 mA @ +12 V |
| Mekanisk | |
| Mått (mm) | 110 x 167 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
2AB125R är ett DIP-motstånd på 125 ohm med en snäv toleransnivå på 0,1 % och en effekt på 1/4 W. Metallfilmskonstruktionen ger en temperaturkoefficient på 50 ppm/℃, vilket passar kretsar där ett stabilt och väldefinierat resistansvärde är viktigt.Ingenjörer väljer normalt denna komponent när ett exakt fast värde krävs på ett kretskort i DIP-format, och RoHS-certifieringen är relevant där RoHS-kompatibla komponenter är specificerade.Resistans: 125 ohmTolerans: 0,1 %Effekt: 1/4 WTemperaturkoefficient: 50 ppm/℃
Platt kabel, 20-pin, 20 cm (1 set med 2 kablar).
Platt kabel, 20-stift, 1 m.
Plattkabel, 20-polig, 2 m.
DB37-kabel hane till hane, 90º, 1 m.
DB37-kabel hane till hane, 1 m.
DB37-hankontakt till hankontakt-kabel, tunn monolitisk design (höghastighet), 1,5 m.
DB37-hankontakt till DB37-hankontakt-kabel, tunn monolitisk design (höghastighet), 3 m.
The DB-16P CR is a 16-channel isolated digital input daughter board for the A-82X board, any 812pg, 711, 726 or 720 series board, and PCI-Bus multi-function boards. Each channel uses a bi-directional opto-coupler with a resistor for current sensing, so the board works with both DC and AC inputs.Use it to sense DC signals from TTL levels up to 24 V or a wide range of AC signals. Optical isolation protects the host computer from large common-mode voltages, ground loops and voltage spikes that are common in industrial environments.ON level: 2.8 VDC~24VDC (max), or 4 VAC~24VAC (max) at 1KHzOFF level: 1 VDC (max), or 1 VAC (max) at 1KHzResponse speed: 20us without filter / 2.2ms with filterPower consumption: 12V /0.53A ; 5V / 0.2AApplicationsIsolated digital input sensingEnergy managementTest automationProcess control
DB-16R är ett dotterkort med reläutgångar för 16 kanaler som gör det möjligt för en digital utgångsport att koppla 16 Form C-reläer. Varje relä aktiveras genom att en 5 V-signal läggs på dess kanal på den 20-poliga flatkabelkontakten, så kortet kan styras direkt från en A-82X, en DIO-64 eller valfri annan kompatibel digital utgångsport.Varje relä har en indikeringslampa som tänds när reläet är aktivt, vilket gör det enkelt att kontrollera kanalstatus vid idrifttagning och felsökning. Fältkablage görs via skruvplintar, och en separat skruvplintsingång för matning finns så att kortet inte tar sin försörjning från värddatorn.Reläkontaktens märkdata: 0,5 A vid 120 VAC eller 1 A vid 24 VDCOperate-tid 6 ms, release-tid 3 msInkluderar CA-2010 flatkabel, 20-polig, 1 mAnvändningsområdenTill/från-styrningEnergihanteringTestautomationProcesstyrning
DB-1825 CR är ett DB37-honkontakt till skruvplintkort som ger ingenjörer ett praktiskt sätt att koppla fältsignaler till datainsamlingskorten PCI-1202U, PCI-1602U och PCI-1802U. Anslutningen görs via en enda 37-polig kabel, och plintarna ger 32 enkelända kanaler och 16 differentiella kanaler.Beställningskoden inkluderar en CA-3710-kabel (DB37 hane till hane, 45º, 1 m), så kortet kan anslutas direkt till DAQ-kortet ur kartongen. Kortet har även tomma lödpunkter för brottdetektering, lågpassfilter, strömshunt och spänningsdelare, som monteras genom manuell lödning vid behov.Kortet mäter 170 mm x 114 mm och är specificerat för en driftstemperatur på 0~ +60 °C, en lagringstemperatur på -30 ~ +80 °C och ett fuktighetsintervall på 10% ~ 90%, icke-kondenserande.AnvändningsområdenKoppling av fältsignaler till datainsamlingskorten PCI-1202U, PCI-1602U och PCI-1802UTillägg av användarmonterad signalbehandling såsom filtrering, strömshunt eller spänningsdelning på kortet
DN-20 CR är ett DIN-skenmonterat I/O-anslutningsblock som bryter ut två 20-stifts stiftlister till stift-till-stift skruvplintar, vilket ger ingenjörer ett praktiskt sätt att ansluta fältsignaler i en styrskåp i stället för att direkt terminera flatkablar.Varje 20-stifts stiftlist är kopplad till sin egen uppsättning skruvplintar med 5,08 mm stigning, så att kopplingarna kan kontrolleras och servas utan att kabelanslutningarna rubbas. Kortet levereras med två CA-2010 flatkablar, vardera 20-stifts och 1 m lång, för anslutning till stiftlistsidan.Kortet är specificerat för drift vid 0 ~ 60°C och har märkningarna CE, UKCA, FCC, RoHS och WEEE. Totalmåtten är 147 mm x 75 mm.AnvändningsområdenFältkoppling för I/O-anslutningar via 20-stifts stiftlistInstallation i styrskåp på DIN-skena
Liknande produkter

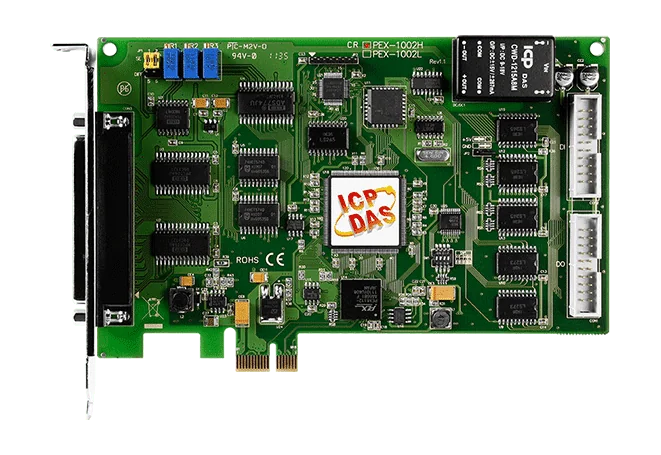

Den PEX-1002H är ett PCI Express x1-multifunktionskort för PC-baserad mätning. Det kombinerar en 12-bitars analog ingångsdel, som samplar med upp till 44 kS/s, med 16 digitala ingångar och 16 digitala utgångar, alla med 5 V/TTL-nivåer. Det passar ingenjörer som behöver analog datainsamling och digital I/O i en och samma kortplats.De analoga ingångarna kan konfigureras som 32 enkeländade eller 16 differentiella kanaler, med förstärkningar på 1, 10, 100 och 1000 samt bipolära områden från ±10 V ner till ±0,01 V. Insamlingen kan startas via programvara, den interna programmerbara pacern eller en extern 5 V/TTL-trigger. Pull-up- och pull-down-jumprar fastställer tillståndet för oanslutna digitala ingångskanaler, så de flyter inte.En 4-bitars Card ID-omkopplare på kortet gör att programvaran kan identifiera varje kort när flera kort är installerade i samma dator. Drivrutinsstödet omfattar DLL och ActiveX-kontroll, med exempelprogram för flera språk och LabVIEW. Enheten är märkt för drift vid 0 till +60 °C och levereras med en CA-4002 D-Sub-kontakt.AnvändningsområdenLaboratorieautomationProduktionstestSensorgränssnitt

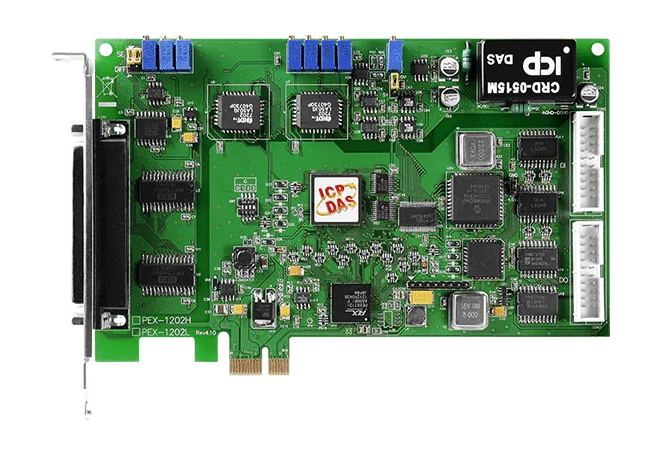

PEX-1202H är ett PCI Express x1-kort med flera funktioner för ingenjörer som behöver analog insamling och digital I/O i en och samma plats. Kortet har 32 enkeländade eller 16 differentiella 12-bitars analoga ingångar som samplas med upp till 44 kS/s och en 1024-sampels FIFO för buffring av mätvärden.Insamlingen kan startas via programvara, med den interna programmerbara pacern eller med en extern 5 V/TTL-signal, med alternativ för pre-, mellan- och post-trigger. Kortet erbjuder även kontinuerlig insamling och MagicScan-funktionen, samt två 12-bitars analoga utgångar med ±5 V eller ±10 V. De 16 digitala ingångarna har pull-high/pull-low-brygglister som ger ett definierat tillstånd när kanaler är oanslutna eller brutna, och de 16 digitala utgångarna är 5 V/CMOS.En 4-bitars Card ID-omkopplare gör det möjligt för programvaran att identifiera varje kort när två eller fler PEX-1202H-kort är installerade i samma dator. Operativsystemen som stöds är Linux, DOS och Windows, med DLL och ActiveX-kontroll samt exempelprogram för flera utvecklingsspråk. Den honkontakt av typ DB37 levereras med en D-Sub-kontakt CA-4002 som ingår i denna artikelkod.AnvändningsområdenHöghastighetssystem för datainsamlingProcessövervakning och -styrningVibrationsanalysDigital mönstergenerator via digital I/O-port
PEX-1202L är ett multifunktionskort för PCI Express x1 avsett för ingenjörer som behöver snabb analog datainsamling tillsammans med digital I/O i en enda PC-plats. Kortet har 32 enkeländade eller 16 differentiella 12-bitars analoga ingångar med en maximal samplingshastighet på 110 kS/s och en FIFO-buffert på 1 K ord, vilket gör det lämpligt för höghastighetsmätningar.Kortet har även två 12-bitars analoga utgångar, 16 digitala ingångar och 16 digitala utgångar. De digitala ingångarna är 5 V/TTL och de digitala utgångarna är 5 V/CMOS. Tre externa triggers (pre-trigger, mellantrigger och post-trigger) samt en intern programmerbar pacer ger flexibel styrning av mättidpunkterna. Kort-ID-omkopplingen gör att programvaran kan identifiera enskilda kort när två eller fler PEX-1202L-kort är installerade i samma dator.Denna beställningskod inkluderar en D-Sub-kontakt av typen CA-4002. PEX-1202H, med 44 kS/s, anges som en liknande modell i samma serie.AnvändningsområdenHöghastighets datainsamlingssystemProcessövervakning och -styrningVibrationsanalysDigital mönstergenerator från digital I/O-port

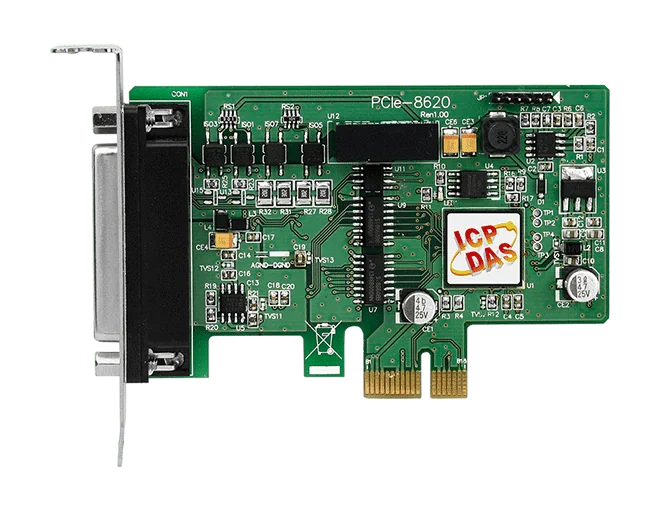

Den PCIe-8620 CR är ett PCI Express x1-datainsamlingskort som kombinerar åtta enkeländade 16-bitars analoga ingångar med fyra isolerade digitala ingångar och fyra isolerade digitala utgångar på ett och samma kort. Alla åtta analoga kanaler samplas samtidigt med upp till 200 kS/s per kanal, vilket gör kortet lämpligt för tillämpningar där tidsrelationen mellan kanalerna är viktig. Ingångsområdena väljs i mjukvara till ±10 V eller ±5 V.Isoleringen är specificerad till 2500 VDC bussisolering mellan de analoga och digitala I/O:erna. En inbyggd MagicScan-styrenhet och en hårdvaru-FIFO på 2048 sampel hjälper till att buffra insamling med hög hastighet. Kortet har ett anti-aliasfilter av andra ordningen, med en typisk -3 dB-frekvens på 15 kHz för ±5 V-området och 23 kHz för ±10 V-området.Detta är ett lågprofilkort för kompakta datorer och levereras med både full- och lågprofilhållare för system i standardstorlek. Beställningskoden inkluderar en CA-PC25M D-Sub-kontakt och en lågprofilhållare. Kortet är listat för CE, UKCA, FCC, RoHS och WEEE, med ett driftområde på 0 ~ +60 °C.TillämpningarIsolerad höghastighetsinsamling av analoga data i PC-datorerDatainsamling i datorer med begränsat installationsutrymme
