DN-20 20-stifts stiftlist till skruvplint, 5,08 mm stigning, DIN-skena

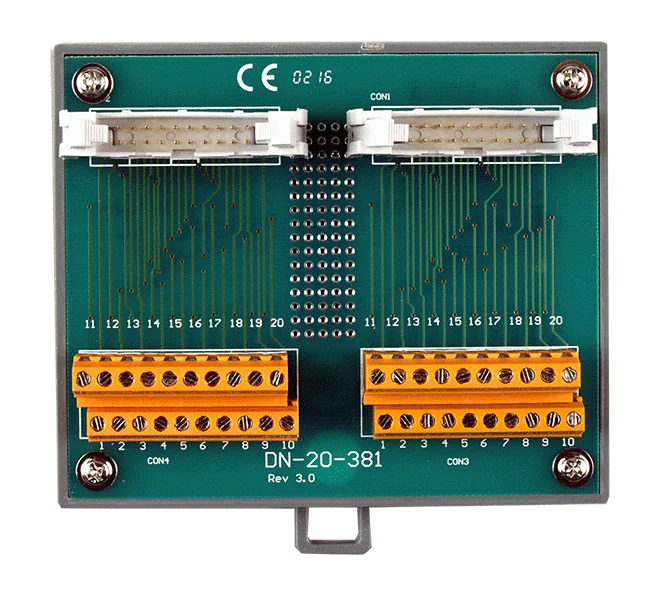

DN-20-381 är ett DAQ-dotterkort som bryter ut två 20-poliga stiftlister till skruvplintar med stift-till-stift-anslutning. Det ger ingenjörer ett praktiskt sätt att koppla I/O-signaler från en 20-polig stiftlist till fältanslutningar. Kortet är avsett för montering på DIN-skena i skåp och har en plintavstånd på 3,81 mm.Två platta CA-2010-kablar (20-poliga, 1 m) ingår, så kortet kan anslutas direkt till en kompatibel stiftlistkälla direkt ur förpackningen. Kortet mäter 103 mm x 86 mm och är godkänt för en drifttemperatur på 0 ~ 60 °C.DN-20-381 är märkt med CE, UKCA, FCC och WEEE. Kontrollera layouten på stiftlisten på ditt värdkort innan beställning, eftersom plintkortet är avsett för I/O via 20-polig stiftlist.AnvändningsområdenKoppling av fältsignaler från I/O på DAQ-dotterkort med 20-polig stiftlist till skruvplintarSkåpinstallationer med plintkopplingar monterade på DIN-skena

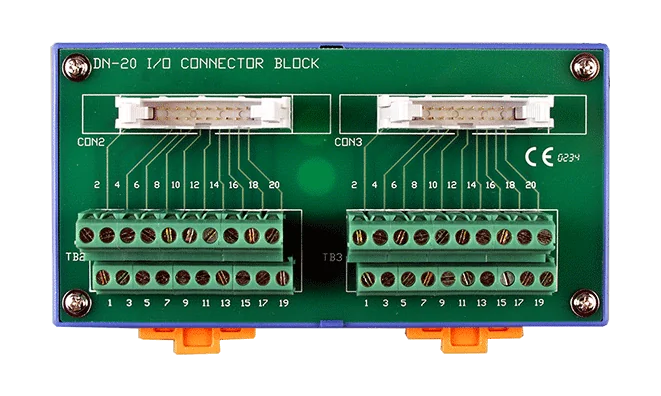

Kopplingskortet DN-20/N CR är ett kort som för över två 20-poliga stiftlister till stift-till-stift-skruvplintar, vilket ger ingenjörer ett praktiskt sätt att ansluta fältsignaler till ett DAQ-dotterkort. Varje 20-polig stiftlist ansluts till plintarna med en stigning på 5,08 mm.Satsen innehåller två CA-2010 plattkablar (20-polig, 1 m), så kortet kan anslutas till dotterkortet utan att separata kablar behöver beställas. Serien specificeras för montering på DIN-skena, vilket förenklar montaget i en styrskåp.Kontrollera montage- och kopplingsdetaljerna mot din installation innan beställning, eftersom prislistans post för denna kod inte återger DIN-skenealternativet. Seriens driftsområde är 0 ~ 60 °C, med förvaring vid -20 ~ 70 °C.TillämpningarAnslutning av fältsignaler till ett DAQ-dotterkort via plattkabel och skruvplintar

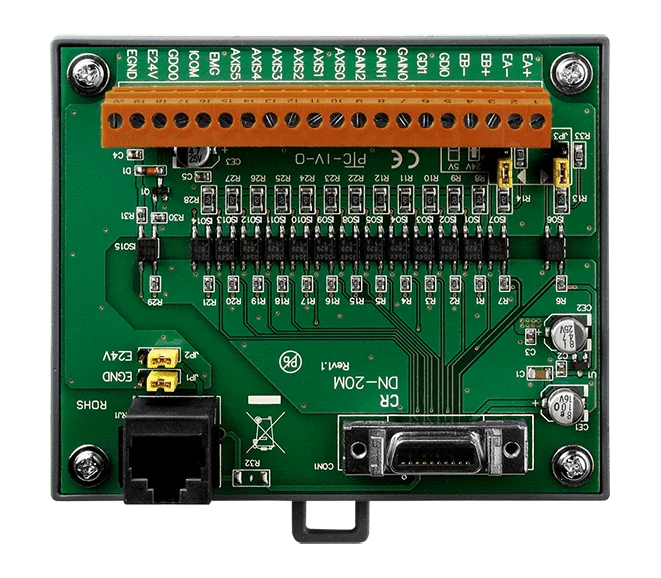

DN-20M CR är ett dotterkort för rörelsestyrning avsett för ICP DAS 6-axliga styrenheter, bland annat PISO-PS600, PISO-VS600, I-8196F, I-9196F och PMDK. Det ger ingenjörer ett praktiskt sätt att ansluta en fullfunktionell manuell pulsgenerator (MPG) till styrenheten utan specialkablage, och erbjuder dessutom en punkt för FRnet-anslutning.Signalerna dirigeras via skruvplintar för enkel fältkoppling, med en stiftför-stiftanordning av skruvplintar för den anslutna manuella pulsgeneratorn. Ett inbyggt isoleringskretsar ingår för att skydda styrenheten, och en 20-polig SCSI-II-kontakt samt en RJ-45-port kompletterar gränssnittsalternativen. Kortet monteras på DIN-skena.Lämpligt för panellayouter där den manuella pulsgeneratorn och FRnet-kablaget behöver avslutas på ett ordnat sättDriftområde -20 ~ +75 °C och 10 ~ 90 % RF, icke-kondenserandeAnvändningsområdenIngång för manuell pulsgenerator i system för rörelsestyrningFRnet-anslutning på ICP DAS 6-axliga rörelsestyrenheterKablage för rörelsestyrning till styrenheterna PISO-PS600, PISO-VS600, I-8196F, I-9196F och PMDK

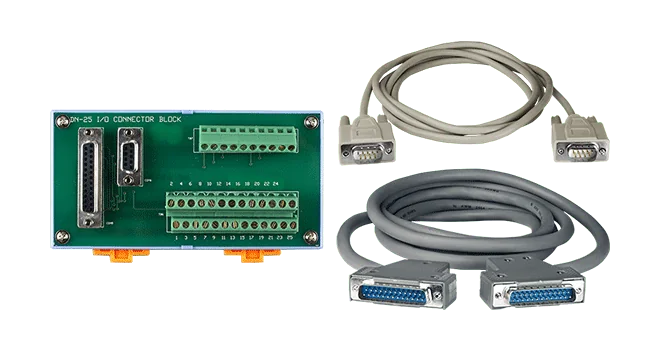

DN-25 CR är en DIN-skenmonterad I/O-anslutningsblock som bryter ut signaler från 9-poliga och 25-poliga D-sub-kontakter till skruvplintar, vilket ger ingenjörer en lättillgänglig kopplingspunkt för fältanslutningar. Den är listad i kategorin tillbehör för DAQ-dotterkort.Varje stift på D-sub-kontakterna är kopplat stift-till-stift till en skruvplint med 5,08 mm stigning, vilket gör fältkablaget enkelt. Blocket mäter 48 mm x 76 mm och monteras på en DIN-skena.Förpackningen innehåller två kablar: en CA-0920 DB9 (hane) till DB9 (hane)-kabel kopplad RS-232 Pin1-Pin9, 2 m lång, samt en CA-2520 DB25 hane till hane-kabel, 45º, 2 m lång. Enheten är avsedd för drift vid 0 ~ 60 °C och förvaring vid -20 ~ 70 °C, med 5 % ~ 90 % RH icke-kondenserande luftfuktighet, och är certifierad enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenKoppling av fälta I/O-signaler till D-sub-anslutna datainsamlingsenheterDIN-skenmontering i styrskåp
