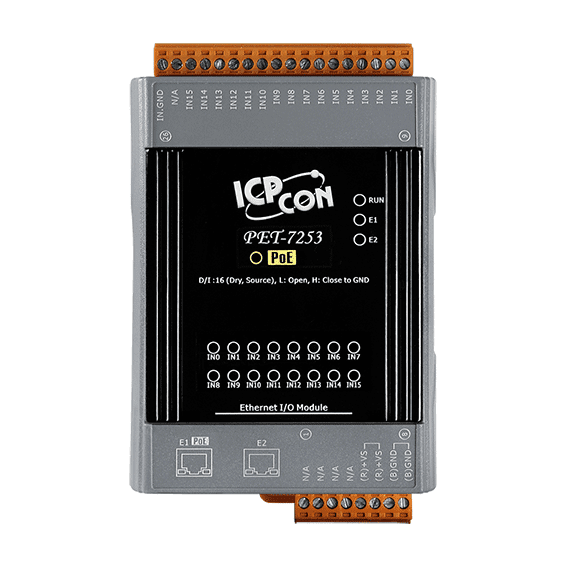

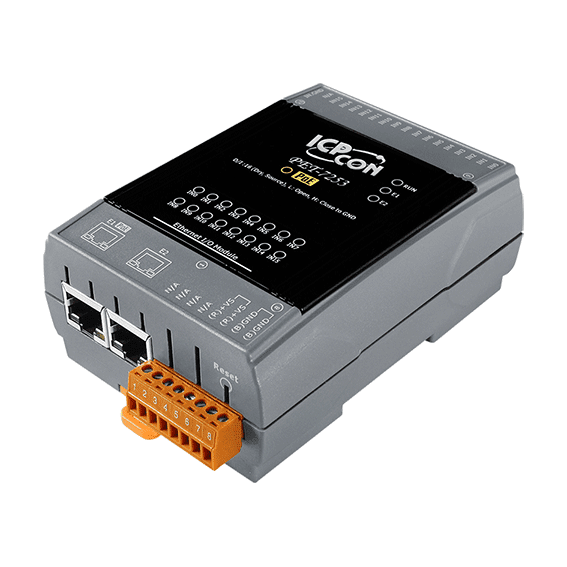

PET-7253 PoE Ethernet I/O-modul, 16-kanaliga digitala ingångar för torrkontakt
16-kanalig digital ingångsmodul för torrkontakt med PoE och en 2-portars Ethernet-switch för seriekoppling, med stöd för Modbus TCP och Modbus UDP.
- 16 digitala ingångskanaler för torrkontakt, var och en kan väljas som 32-bitars räknare
- PoE (IEEE 802.3af, klass 1) eller matning via plintanslutning på +12 till +48 VDC
- 2-portars 10/100 Base-TX Ethernet-switch med LAN-bypass för seriekopplade topologier
- Stöd för protokollen Modbus TCP och Modbus UDP
- Inbyggd webbserver och webb-HMI
- Dubbel watchdog med programmerbara timers för modul och kommunikation
3 381,22 kr per st.
| 1-9 st. | 3 381,22 kr | |
|---|---|---|
| 10-30 st. | 3 216,55 kr | −5 % |
| 31+ st. | 3 040,91 kr | −10 % |
Produktinformation "PET-7253 PoE Ethernet I/O-modul, 16-kanaliga digitala ingångar för torrkontakt"
PET-7253 CR är en PoE-ethernetmodul för fjärrstyrd I/O som ansluter 16 digitala ingångar för torrkontakt till ett Modbus-nätverk. Varje ingång kan även användas som 32-bitars räknare, vilket passar pulsräkning och händelseregistrering i maskiner och byggnadssystem.
Den inbyggda 2-portars switchen med LAN-bypass gör det möjligt att koppla moduler i serie längs en kabelsträcka utan en separat switch vid varje punkt. Matningen kan komma från PoE (IEEE 802.3af, klass 1) eller från en plintanslutning på +12 till +48 VDC. Optisk isolering ger skydd mot transienta överspänningar på 3750 Vrms, men kanalerna är inte isolerade från varandra.
En inbyggd webbserver och webb-HMI gör det möjligt att konfigurera och övervaka modulen från en webbläsare, med åtkomstkontroll via ID, lösenord och IP-filter. Den dubbla watchdog-funktionen och I/O-parets anslutning stödjer felhantering i obevakade installationer.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Digitala ingångar: | 16 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet |
| Montering: | DIN-skena |
| Portar: | 2 |
| Produkttyp: | Ethernet I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Strömingång: | +12 ~ +48 VDC |
| PoE: | Ja |
| Isolation: | 2500 VDC |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O, PoE |
| Digital ingång/räknare | |
| Kanaler | 16 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 100 Hz |
| Min. pulsbredd | 5 ms |
| Effektivt avstånd | 500 m (max.) |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-TX, switchportar |
| PoE | Ja |
| LAN-bypass | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 4,1 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter
ET-7053 är en Ethernet-baserad fjärrstyrd I/O-modul som ansluter 16 digitala ingångar för torrkontakt till ett Modbus-nätverk. Varje kanal kan användas som en 32-bitars räknare, vilket passar pulsräkning och händelseövervakning där ingångarnas tillstånd måste rapporteras till en värddator över Ethernet.Galvanisk isolering finns på ingångssidan, med 1500 VDC mot Ethernet-gränssnittet och 2500 VDC mot I/O. Ingångarna är inte isolerade från varandra, så kanalerna delar en gemensam referens. Modulen lämpar sig för installationer där farliga spänningar kan förekomma, och dess EFT- och ESD-immunitetsvärden anges för användning i industriella miljöer.Den inbyggda webbservern och Web HMI, dubbla watchdog-funktioner, I/O-parkoppling samt åtkomstkontroll med ID, lösenord och IP-filtrering gör ET-7053 enkel att övervaka och säkra i ett anläggningsnätverk. Den monteras på DIN-skena och arbetar från en matning på +10 ~ +30 VDC över ett brett temperaturområde.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
ET-7253 är en Ethernet I/O-modul som ansluter 16 digitala ingångar för torrkontakt till ett Modbus-nätverk. Varje ingång kan dessutom konfigureras som 32-bitars räknare, vilket passar pulsräkning och händelseövervakning i bygg-, fabriks- och maskinautomation.Den inbyggda 2-portars Ethernet-switchen med LAN-bypass gör att moduler kan kopplas i serie längs en linje, vilket minskar kabeldragningen för distribuerade ingångspunkter. Kommunikation stöds via både Modbus TCP och Modbus UDP, och modulen har en inbyggd webbserver med Web HMI för konfiguration och övervakning.Optisk isolering med överspänningsskydd för transienter på 3750 Vrms ingår, men det finns ingen isolering mellan kanalerna. Tillverkaren anger att modulen kan användas i tillämpningar där farliga spänningar förekommer, så kontrollera isoleringsvärdena mot kraven i din installation.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
PET-7053 CR är en PoE Ethernet I/O-modul som ger 16 digitala ingångar för torrkontakter i ett Modbus-nätverk. Varje kanal kan också konfigureras som en 32-bitars räknare, vilket gör den lämplig för pulsräkning och statusövervakning där ett PLC- eller SCADA-system behöver fjärrövervaka fältkontakter.Modulen kan matas via Ethernet enligt IEEE 802.3af eller från en plintanslutning på +12 till +48 VDC, och den har en inbyggd webbserver med webb-HMI för konfiguration och övervakning. Dubbla watchdogs (modul och kommunikation, programmerbara) hjälper modulen att återhämta sig efter fel. Åtkomsten skyddas med ID, lösenord och IP-filter.Optisk isolering mellan I/O och systemet ges vid 2500 VDC, med transient överspänningsskydd på 3750 Vrms. Kanalerna är inte isolerade från varandra, så modulen bör övervägas för tillämpningar där ingångarna delar en gemensam referens. Dess spänningsklass gör att den kan användas där farliga spänningar förekommer.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning

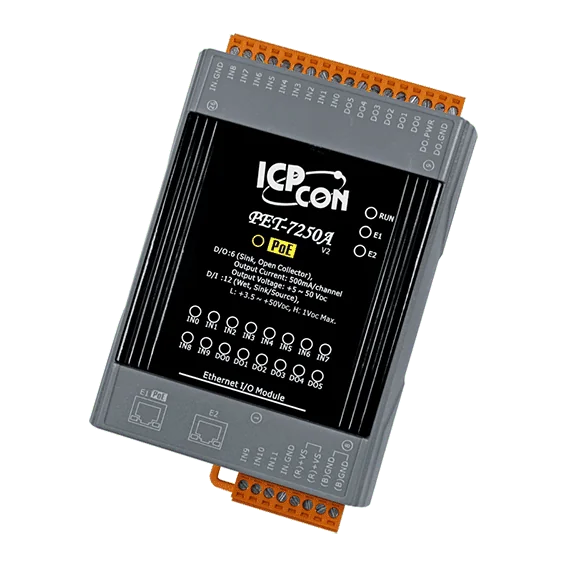

The PET-7250A är en nätverksansluten I/O-modul från ET-7000/ET-7200-serien, utformad för att styras på distans över Ethernet med Modbus TCP eller Modbus UDP. Den passar ingenjörer som integrerar fältsignaler i HMI-, SCADA-, PLC- eller annan industriell styrprogramvara, och har en inbyggd webbserver och webb-HMI för direkt övervakning och styrning.Vardera av de 12 digitala ingångarna accepterar antingen torr eller våt kontakt och kan konfigureras som 32-bitars räknare. De 6 isolerade open-collector-utgångarna är av sink-typ och klarar 500 mA per kanal. Strömförsörjningen kan komma från IEEE 802.3af Klass 1 PoE eller från en plintanslutning på +12 ~ +48 VDC.Två inbyggda 10/100 Base-TX-switchportar med LAN-bypass gör det möjligt att koppla i serie utan extern switch. Beställningskoden PET-7250A CR levereras som PoE I/O-modul med 2-portars Ethernet-switch, 12-kanaliga DI, 6-kanaliga DO (RoHS) enligt listningen i webbutiken.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
