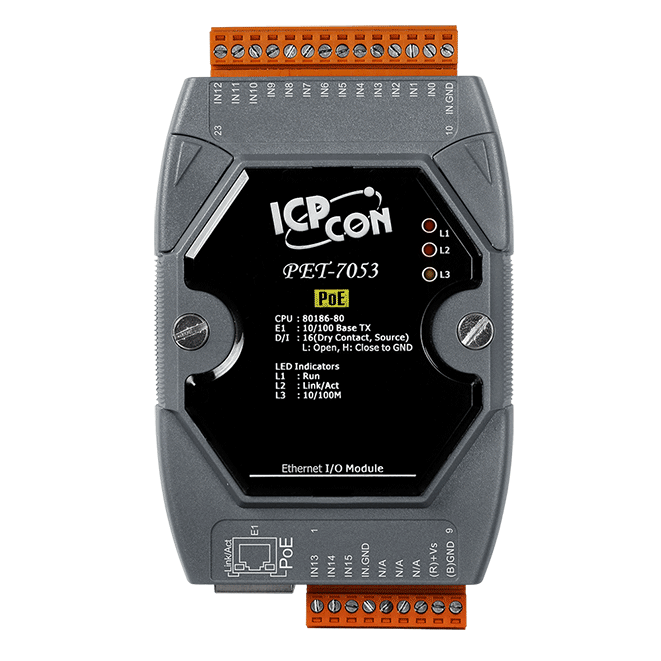

PET-7053 PoE Ethernet I/O-modul, 16-kanaligt digitalt ingångsmodul för torrkontakter
16-kanalig digital ingångsmodul för torrkontakter, matad via PoE, med varje ingång valbar som 32-bitars räknare och Modbus TCP/UDP över Ethernet.
- 16 digitala ingångskanaler för torrkontakter, var och en användbar som 32-bitars räknare (max. 4 294 967 295)
- Stöd för Modbus TCP och Modbus UDP via en 10/100 Base-TX RJ-45-port
- PoE (IEEE 802.3af) eller matning via plintanslutning på +12 till +48 VDC, med skydd mot omvänd polaritet
- Inbyggd webbserver och webb-HMI
- Programmerbar dubbel watchdog för modul och kommunikation
- I/O-parkoppling för länkad I/O-drift
2 492,01 kr per st.
| 1-9 st. | 2 492,01 kr | |
|---|---|---|
| 10-30 st. | 2 371,25 kr | −5 % |
| 31+ st. | 2 250,49 kr | −10 % |
Produktinformation "PET-7053 PoE Ethernet I/O-modul, 16-kanaligt digitalt ingångsmodul för torrkontakter"
PET-7053 CR är en PoE Ethernet I/O-modul som ger 16 digitala ingångar för torrkontakter i ett Modbus-nätverk. Varje kanal kan också konfigureras som en 32-bitars räknare, vilket gör den lämplig för pulsräkning och statusövervakning där ett PLC- eller SCADA-system behöver fjärrövervaka fältkontakter.
Modulen kan matas via Ethernet enligt IEEE 802.3af eller från en plintanslutning på +12 till +48 VDC, och den har en inbyggd webbserver med webb-HMI för konfiguration och övervakning. Dubbla watchdogs (modul och kommunikation, programmerbara) hjälper modulen att återhämta sig efter fel. Åtkomsten skyddas med ID, lösenord och IP-filter.
Optisk isolering mellan I/O och systemet ges vid 2500 VDC, med transient överspänningsskydd på 3750 Vrms. Kanalerna är inte isolerade från varandra, så modulen bör övervägas för tillämpningar där ingångarna delar en gemensam referens. Dess spänningsklass gör att den kan användas där farliga spänningar förekommer.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnos
- Testutrustning
| Digitala ingångar: | 16 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet |
| Montering: | DIN-skena |
| Portar: | 1 x RJ-45, 10/100 Base-TX |
| Produkttyp: | Ethernet I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Strömingång: | PoE (IEEE 802.3af), +12 ~ +48 VDC |
| PoE: | Ja |
| Isolation: | 2500 VDC |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE |
| Digital ingång/räknare | |
| Kanaler | 16 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 500 Hz |
| Min. pulsbredd | 1 ms |
| Effektivt avstånd | 500 m (max.) |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2,8 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

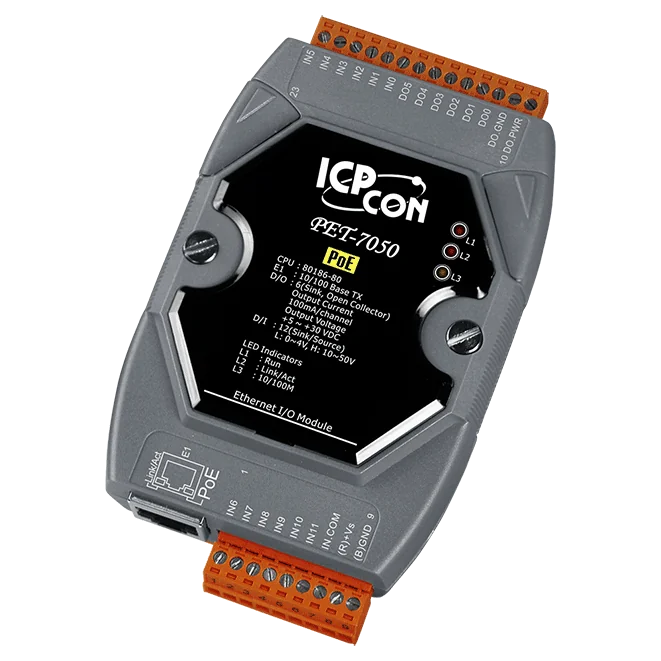

PET-7050 CR är en nätverksansluten I/O-modul ur ET-7000-familjen som ger 12 digitala ingångar och 6 digitala utgångar över ett Ethernet-nätverk. Varje ingångskanal kan dessutom användas som en 32-bitars räknare, vilket passar pulsräkning och statusövervakning. Modulen styrs på distans via Modbus TCP eller Modbus UDP och kan därför integreras med HMI, SCADA, PLC och annan industriell styrprogramvara.Strömförsörjning kan ske via samma kopparbaserade Ethernet-kabel enligt IEEE 802.3af (Klass 1) Power-over-Ethernet, vilket eliminerar behovet av en separat matning på installationsplatsen. Alternativt kan modulen matas från en plintkoppling med +12 ~ +48 VDC. Inbyggd webbaserad övervakning och styrning, tillsammans med dubbla watchdog-funktioner och I/O-parkoppling, underlättar enkel driftsättning och övervakning.Lämplig för bygg-, fabriks- och maskinautomation, fjärrunderhåll och diagnostik samt testutrustning.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

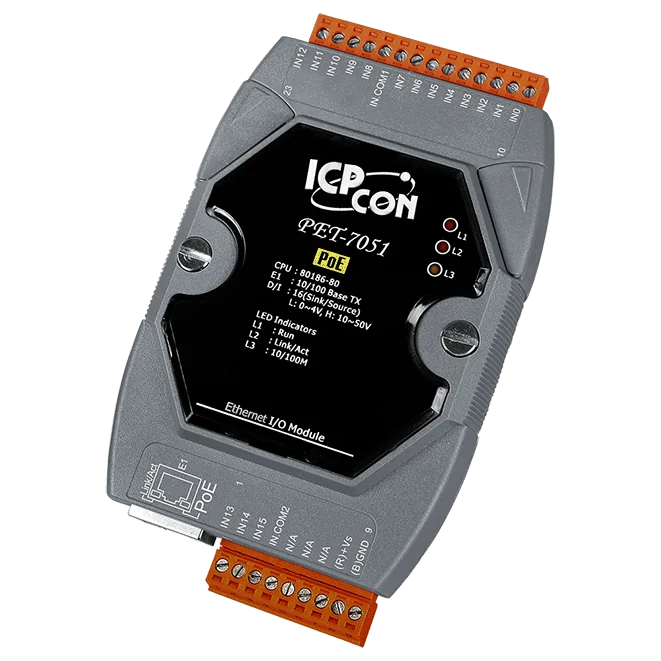

PET-7051 CR är en PoE-driven Ethernet I/O-modul som övervakar 16 digitala ingångar för våt kontakt. Varje ingång kan dessutom konfigureras som 32-bitars räknare, vilket passar pulsräkning och händelseloggning i maskiner och byggnadstekniska installationer.Modulen stödjer både Modbus TCP och Modbus UDP och har en inbyggd webbserver med webb-HMI för konfiguration och statusvisning. Dess I/O är galvaniskt isolerad med 2500 VDC, och ingångarna tål överspänning upp till 70 VDC. Kanalerna är inte isolerade från varandra, vilket gör modulen lämplig för tillämpningar där ingångskretsarna delar en gemensam referens.Säkerhetsfunktionerna för kommunikationen omfattar åtkomstkontroll med ID, lösenord och IP-filter, samt dubbel watchdog och programmerbar kommunikationswatchdog. Modulen är avsedd för DIN-skenmontage och arbetar vid -25 ~ +75 °C.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

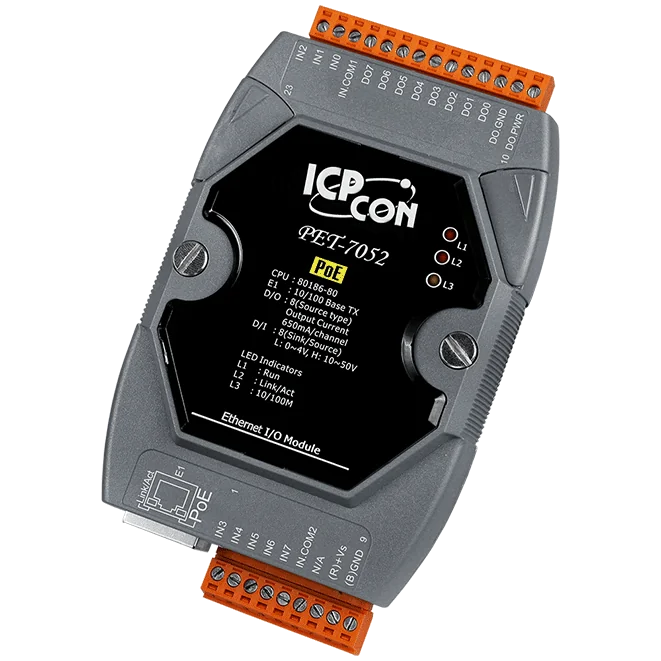

PET-7052 CR är en PoE-driven Ethernet I/O-modul för ingenjörer som behöver åtta digitala ingångar och åtta digitala utgångar i ett Modbus-nätverk. Varje ingångskanal accepterar våta kontaktsignaler och kan räkna pulser med en 32-bitars räknare, medan varje utgångskanal är en source-typ-drivare med en märkström på 650 mA per kanal vid 25°C.Utgångarnas beteende kan konfigureras för uppstart och felfall, med ett programmerbart startvärde och säkert värde för varje digital utgång. En inbyggd webbserver med Web HMI, åtkomstkontroll via ID, lösenord och IP-filter samt dubbla watchdogs (modul och kommunikation) underlättar driftsättning och övervakning.Strömförsörjning via Ethernet (IEEE 802.3af, klass 1) eller från en 12 ~ 48 VDC plintanslutningVåta kontaktingångar med räknarfunktion upp till 500 HzSource-typ-utgångar med kortslutningsskyddModulen har 2500 VDC optisk isolering för skydd mot transienta överspänningar på I/O, men erbjuder ingen isolering mellan kanaler. Tillverkaren anger att den kan användas där farliga spänningar förekommer.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
