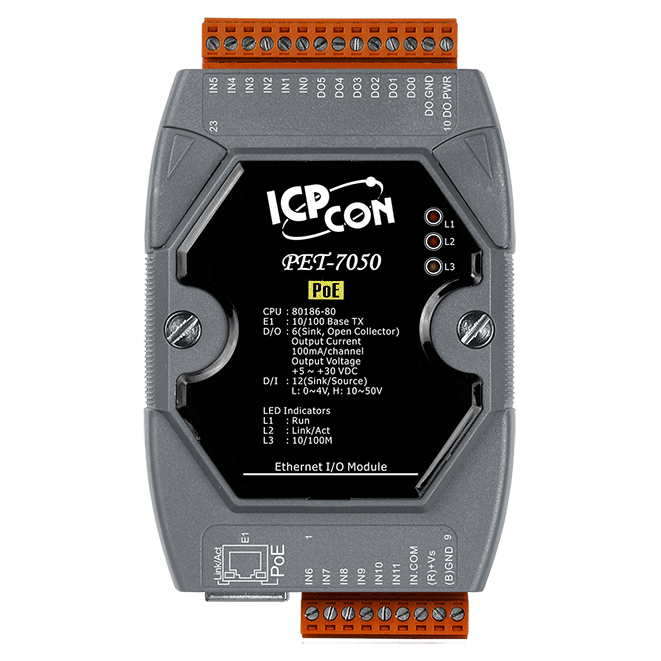

PET-7050 PoE Ethernet I/O-modul, 12 digitala ingångar och 6 digitala utgångar
Power-over-Ethernet I/O-modul med 12 digitala ingångar av wet contact-typ, där varje kan användas som 32-bitars räknare, samt 6 digitala utgångar av sink-typ. Styrs via Modbus TCP eller Modbus UDP över en RJ-45-port.
- 12 digitala ingångskanaler av wet contact-typ, där varje kan användas som 32-bitars räknare (max. 4 294 967 295) med upp till 500 Hz
- 6 isolerade digitala utgångar av open-collector sink-typ, 100 mA per kanal vid 25 °C, med kortslutningsskydd
- Strömförsörjning enligt IEEE 802.3af Klass 1 PoE via RJ-45-porten, eller +12 ~ +48 VDC via plintkoppling
- Stöd för protokollen Modbus TCP och Modbus UDP över en 10/100 Base-TX Ethernet-port
- Inbyggd webbserver och Web-HMI för webbläsarbaserad övervakning och styrning
- Dubbel watchdog (modul och kommunikation, programmerbar) samt I/O-parkoppling
2 612,76 kr per st.
| 1-9 st. | 2 612,76 kr | |
|---|---|---|
| 10-30 st. | 2 481,03 kr | −5 % |
| 31+ st. | 2 349,29 kr | −10 % |
Produktinformation "PET-7050 PoE Ethernet I/O-modul, 12 digitala ingångar och 6 digitala utgångar"
PET-7050 CR är en nätverksansluten I/O-modul ur ET-7000-familjen som ger 12 digitala ingångar och 6 digitala utgångar över ett Ethernet-nätverk. Varje ingångskanal kan dessutom användas som en 32-bitars räknare, vilket passar pulsräkning och statusövervakning. Modulen styrs på distans via Modbus TCP eller Modbus UDP och kan därför integreras med HMI, SCADA, PLC och annan industriell styrprogramvara.
Strömförsörjning kan ske via samma kopparbaserade Ethernet-kabel enligt IEEE 802.3af (Klass 1) Power-over-Ethernet, vilket eliminerar behovet av en separat matning på installationsplatsen. Alternativt kan modulen matas från en plintkoppling med +12 ~ +48 VDC. Inbyggd webbaserad övervakning och styrning, tillsammans med dubbla watchdog-funktioner och I/O-parkoppling, underlättar enkel driftsättning och övervakning.
- Lämplig för bygg-, fabriks- och maskinautomation, fjärrunderhåll och diagnostik samt testutrustning.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Digitala ingångar: | 12 |
|---|---|
| Digitala utgångar: | 6 |
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet |
| Montering: | DIN-skena |
| Portar: | 1 |
| Produkttyp: | Ethernet I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Strömingång: | PoE (IEEE 802.3af klass 1), +12 ~ +48 VDC |
| PoE: | Ja |
| Isolation: | 2500 VDC |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE |
| Digital ingång/räknare | |
| Kanaler | 12 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +10 ~ +50 VDC |
| Spänningsnivå för FRÅN | +4 VDC (max.) |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 500 Hz |
| Min. pulsbredd | 1 ms |
| Ingångsimpedans | 10 KΩ |
| Överspänningsskydd | +70 VDC |
| Digital utgång | |
| Kanaler | 6 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +5 ~ +30 VDC |
| Lastström | 100 mA/kanal vid 25 °C Relämodul med direktdrivning |
| Överspänningsskydd | +60 VDC |
| Överbelastningsskydd | 1.3 A |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2.4 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

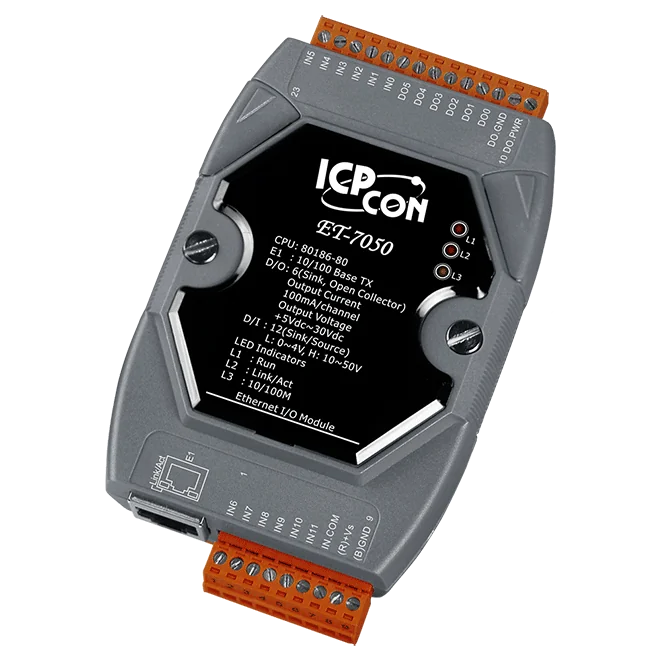

ET-7050 CR är en Ethernet I/O-modul ur ET-7000-serien som kombinerar 12 digitala ingångskanaler med 6 digitala utgångskanaler i en enhet för DIN-skena. Varje digital ingång kan användas som en 32-bitars räknare, vilket gör modulen lämplig för pulsräkning och statusövervakning tillsammans med på/av-styrning.Modulen stöder Modbus TCP och Modbus UDP via en enda 10/100 Base-TX RJ-45-port, vilket gör att den kan integreras med HMI-, SCADA-, PLC- och andra industriella styrsystem. En inbyggd webbserver och webb-HMI ger webbläsarbaserad övervakning och styrning, och en dubbel watchdog med programmerbara modul- och kommunikationstimers stödjer felhantering.De digitala utgångarna är isolerade open-collector-utgångar av sink-typ, och modulen har 2-vägs isolering på 1500 VDC för Ethernet och 2500 VDC för I/O. Certifieringar som anges för produkten är CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
