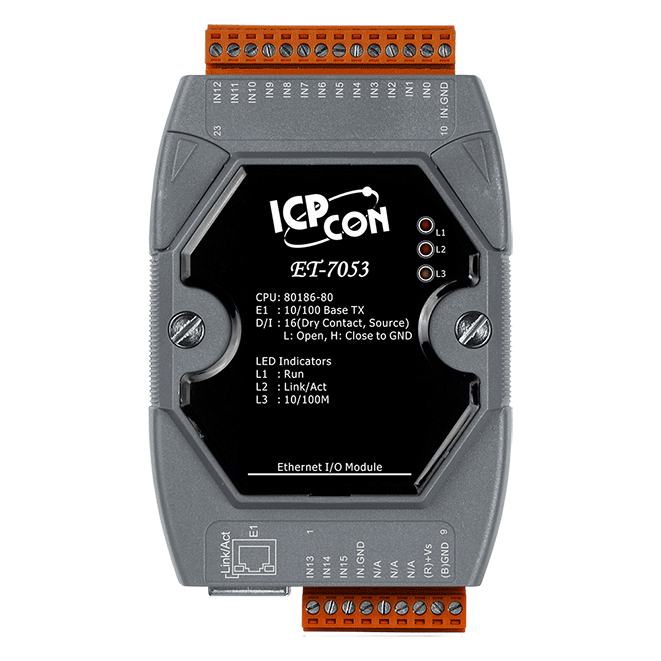

ET-7053 Ethernet I/O-modul, 16-kanalig digital ingång/räknare
16-kanalig digital ingångsmodul för torrkontakt med Modbus TCP och Modbus UDP över 10/100 Base-TX Ethernet. Varje kanal kan även räkna som en 32-bitars räknare.
- 16 digitala ingångskanaler för torrkontakt, var och en valbar som 32-bitars räknare med maximalt 4 294 967 295 räkningar
- Stöd för Modbus TCP och Modbus UDP via en enda 10/100 Base-TX RJ-45-port
- Inbyggd webbserver med Web HMI
- Dubbel programmerbar watchdog som övervakar både modul och kommunikation
- Optisk isolering: 1500 VDC mot Ethernet, 2500 VDC mot I/O, utan isolering mellan kanalerna
- Åtkomstkontroll med ID, lösenord och IP-filter, samt kommunikationssäkerhet
1 901,63 kr per st.
| 1-9 st. | 1 901,63 kr | |
|---|---|---|
| 10-30 st. | 1 846,35 kr | −3 % |
| 31+ st. | 1 813,18 kr | −5 % |
Produktinformation "ET-7053 Ethernet I/O-modul, 16-kanalig digital ingång/räknare"
ET-7053 är en Ethernet-baserad fjärrstyrd I/O-modul som ansluter 16 digitala ingångar för torrkontakt till ett Modbus-nätverk. Varje kanal kan användas som en 32-bitars räknare, vilket passar pulsräkning och händelseövervakning där ingångarnas tillstånd måste rapporteras till en värddator över Ethernet.
Galvanisk isolering finns på ingångssidan, med 1500 VDC mot Ethernet-gränssnittet och 2500 VDC mot I/O. Ingångarna är inte isolerade från varandra, så kanalerna delar en gemensam referens. Modulen lämpar sig för installationer där farliga spänningar kan förekomma, och dess EFT- och ESD-immunitetsvärden anges för användning i industriella miljöer.
Den inbyggda webbservern och Web HMI, dubbla watchdog-funktioner, I/O-parkoppling samt åtkomstkontroll med ID, lösenord och IP-filtrering gör ET-7053 enkel att övervaka och säkra i ett anläggningsnätverk. Den monteras på DIN-skena och arbetar från en matning på +10 ~ +30 VDC över ett brett temperaturområde.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital inputs: | 16 |
| Isolation: | 1500 VDC Ethernet / 2500 VDC I/O |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Digital ingång/räknare | |
| Kanaler | 16 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 500 Hz |
| Min. pulsbredd | 1 ms |
| Effektivt avstånd | 500 m (max.) |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2,7 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
