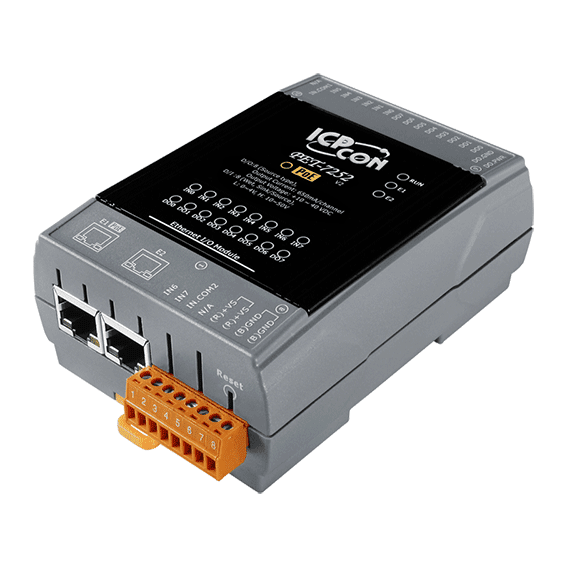

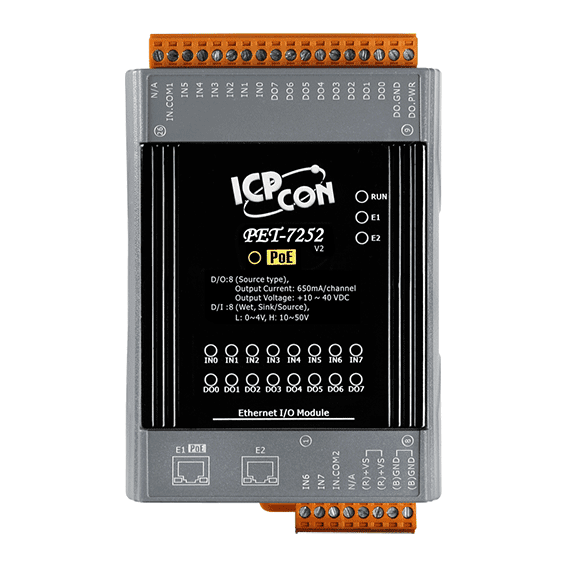

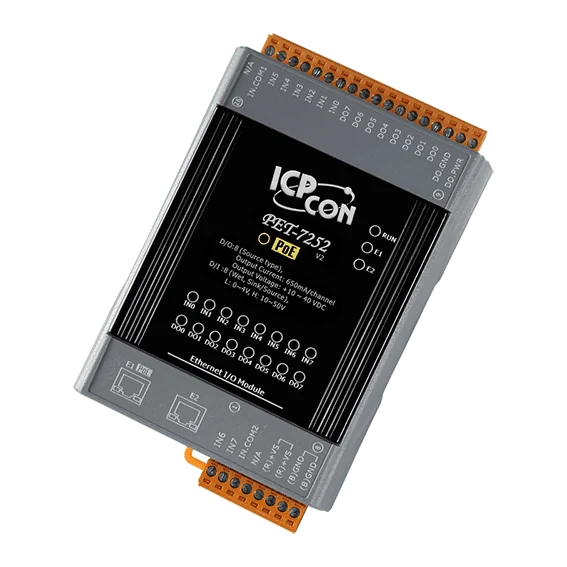

PET-7252 PoE Ethernet I/O-modul, 8-kan. DI / 8-kan. DO, 2-portars switch
PoE-baserad fjärr-I/O-modul med Modbus TCP/UDP, med 8 digitala ingångar för våta kontakter (32-bitars räknare), 8 digitala utgångar av källtyp på 650 mA per kanal och en 2-portars switch för daisy chain.
- 8 digitala ingångar för våta kontakter, vardera användbar som 32-bitars räknare (max. 4 294 967 295 räkningar)
- 8 digitala utgångar av källtyp, 650 mA per kanal vid 25°C, med kortslutningsskydd
- Programmerbara startvärden och säkervärden för digitala utgångar
- Stöd för Modbus TCP och Modbus UDP med inbyggd webbserver och webb-HMI
- 2-portars 10/100 Base-TX Ethernet-switch med LAN-bypass för daisy chain-topologi
- Strömförsörjning via PoE (IEEE 802.3af, Klass 1) eller plintanslutning på +12 ~ +48 VDC
3 491,00 kr per st.
| 1-9 st. | 3 491,00 kr | |
|---|---|---|
| 10-30 st. | 3 315,36 kr | −5 % |
| 31+ st. | 3 139,71 kr | −10 % |
Produktinformation "PET-7252 PoE Ethernet I/O-modul, 8-kan. DI / 8-kan. DO, 2-portars switch"
PET-7252 CR är en PoE Ethernet I/O-modul för fjärrövervakning och styrning av digitala signaler. De åtta digitala ingångarna för våta kontakter kan vardera användas som 32-bitars räknare, och de åtta digitala utgångarna av källtyp kopplar vardera upp till 650 mA vid 25°C, vilket gör modulen lämplig för att driva fältlaster direkt från modulen.
Varje utgångskanal har ett programmerbart startvärde och säkervärde, så att utgångarna kan sättas i ett definierat läge vid uppstart eller vid ett kommunikationsfel. Optisk isolering på 2500 VDC finns mellan I/O och modulen, men kanalerna är inte isolerade från varandra. Tillverkaren anger att modulen kan användas där farliga spänningar förekommer.
Nätverksanslutningen hanteras av en 2-portars 10/100 Base-TX-switch med LAN-bypass, som stöder daisy-chain-topologier. Modulen kan matas via PoE (IEEE 802.3af, Klass 1) eller från en plintanslutning på +12 ~ +48 VDC, och den är avsedd för montering på DIN-skena.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Digitala ingångar: | 8 |
|---|---|
| Digitala utgångar: | 8 |
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet |
| Montering: | DIN-skena |
| Portar: | 2 |
| Produkttyp: | Ethernet I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Strömingång: | PoE IEEE 802.3af klass 1, +12 ~ +48 VDC |
| PoE: | Ja |
| Isolation: | 2500 VDC (I/O) |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±2 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O, PoE |
| Digital ingång/räknare | |
| Kanaler | 8 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +10 ~ +50 VDC |
| Spänningsnivå för FRÅN | +4 VDC (max.) |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 100 Hz |
| Min. pulsbredd | 5 ms |
| Ingångsimpedans | 10 kΩ |
| Överspänningsskydd | +70 VDC |
| Digital utgång | |
| Kanaler | 8 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Källa |
| Lastspänning | +10 ~ +40 VDC |
| Lastström | 650 mA/kanal vid 25°C |
| Överspänningsskydd | +47 VDC |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-TX, switchportar |
| PoE | Ja |
| LAN-bypass | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 3,5 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter
The PET-7250A är en nätverksansluten I/O-modul från ET-7000/ET-7200-serien, utformad för att styras på distans över Ethernet med Modbus TCP eller Modbus UDP. Den passar ingenjörer som integrerar fältsignaler i HMI-, SCADA-, PLC- eller annan industriell styrprogramvara, och har en inbyggd webbserver och webb-HMI för direkt övervakning och styrning.Vardera av de 12 digitala ingångarna accepterar antingen torr eller våt kontakt och kan konfigureras som 32-bitars räknare. De 6 isolerade open-collector-utgångarna är av sink-typ och klarar 500 mA per kanal. Strömförsörjningen kan komma från IEEE 802.3af Klass 1 PoE eller från en plintanslutning på +12 ~ +48 VDC.Två inbyggda 10/100 Base-TX-switchportar med LAN-bypass gör det möjligt att koppla i serie utan extern switch. Beställningskoden PET-7250A CR levereras som PoE I/O-modul med 2-portars Ethernet-switch, 12-kanaliga DI, 6-kanaliga DO (RoHS) enligt listningen i webbutiken.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
Den PET-7251 CR är en PoE Ethernet I/O-modul som ansluter 16 digitala ingångar för våt kontakt till ett Modbus-nätverk. Varje kanal kan också användas som en 32-bitars räknare, med ett maxvärde på 4 294 967 295 och en ingångsfrekvens på 100 Hz, vilket passar pulsräkning och statusövervakning från fältkontakter.En integrerad 2-portars 10/100 Base-TX-switch med LAN-bypass gör att modulen kan kopplas i serie längs en linje av enheter. Den kan matas antingen via PoE (IEEE 802.3af, klass 1) eller från en plintkoppling för +12 ~ +48 VDC. Den inbyggda webbservern och Web HMI, tillsammans med åtkomstkontroll via ID, lösenord och IP-filter, stödjer konfiguration och fjärrövervakning.Optisk isolering är specificerad till 2500 VDC för I/O, med transient överspänningsskydd angivet till 3750 Vrms. Observera att det inte finns någon isolering mellan kanalerna. Modulen monteras på DIN-skena och är specificerad för ett driftområde på -25 ~ +75 °C.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
PET-7253 CR är en PoE-ethernetmodul för fjärrstyrd I/O som ansluter 16 digitala ingångar för torrkontakt till ett Modbus-nätverk. Varje ingång kan även användas som 32-bitars räknare, vilket passar pulsräkning och händelseregistrering i maskiner och byggnadssystem.Den inbyggda 2-portars switchen med LAN-bypass gör det möjligt att koppla moduler i serie längs en kabelsträcka utan en separat switch vid varje punkt. Matningen kan komma från PoE (IEEE 802.3af, klass 1) eller från en plintanslutning på +12 till +48 VDC. Optisk isolering ger skydd mot transienta överspänningar på 3750 Vrms, men kanalerna är inte isolerade från varandra.En inbyggd webbserver och webb-HMI gör det möjligt att konfigurera och övervaka modulen från en webbläsare, med åtkomstkontroll via ID, lösenord och IP-filter. Den dubbla watchdog-funktionen och I/O-parets anslutning stödjer felhantering i obevakade installationer.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

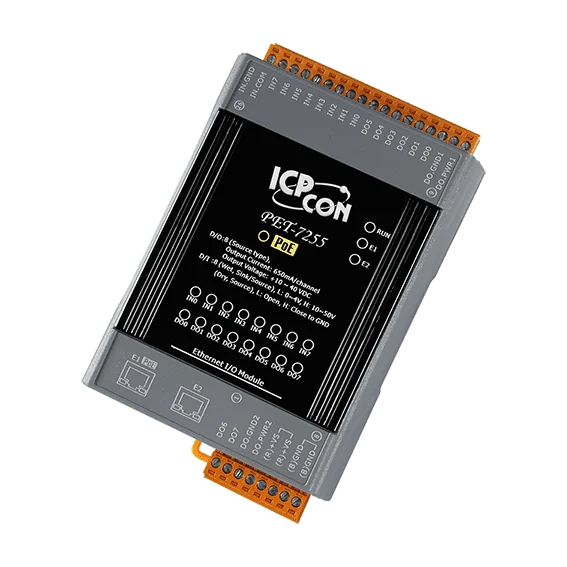

PET-7255 CR är en PoE Ethernet I/O-modul som kombinerar åtta digitala ingångar för torra/våta kontakter med åtta digitala utgångar av source-typ. Varje ingång kan konfigureras som en 32-bitars räknare, och varje utgångskanal kan driva upp till 650 mA per kanal vid 25°C, vilket gör modulen lämplig för direkt kopplings- och räkneuppgifter på en nätverksansluten I/O-nod.En inbyggd 2-portars 10/100 Base-TX-switch med LAN-bypass gör det möjligt att koppla enheter i serie längs en kabelsträcka, vilket minskar behovet av kopplingshårdvara vid varje punkt. Modulen erbjuder en inbyggd webbserver med Web HMI, stöd för Modbus TCP och Modbus UDP, åtkomstkontroll via ID, lösenord och IP-filter samt dubbel watchdog-skydd.Optisk isolering på 2500 VDC finns mellan I/O och systemet, men kanalerna är inte isolerade från varandra. Digitala utgångars power-on- och säkra värden är programmerbara, så utgångarna kan ställas i ett definierat läge vid uppstart eller vid bortfall av kommunikation.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
