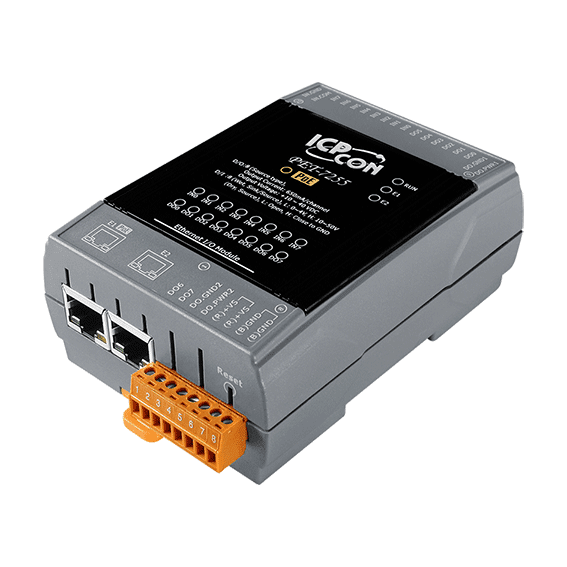

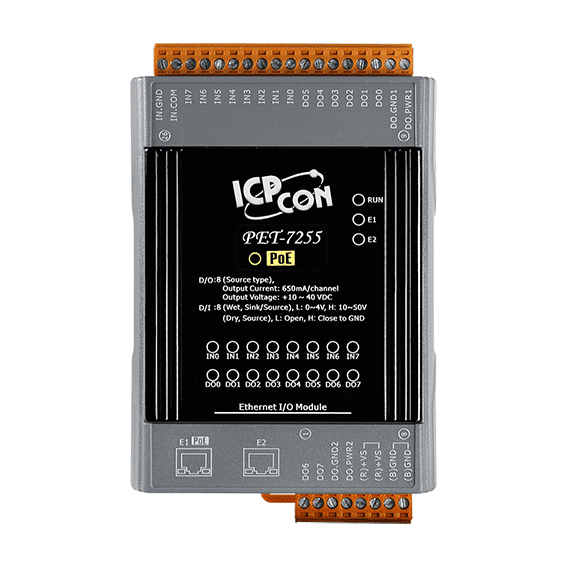

PET-7255 PoE Ethernet I/O-modul med 2-portsswitch, 8-kanaliga DI/DO
PoE Ethernet I/O-modul med 8 digitala ingångar (32-bitars räknare), 8 digitala utgångar av source-typ och en 2-portsswitch för seriekoppling, med stöd för Modbus TCP och Modbus UDP.
- 8 digitala ingångar för torra/våta kontakter, var och en användbar som 32-bitars räknare med en frekvensspecifikation på 100 Hz
- 8 digitala utgångar av source-typ, 650 mA per kanal, med kortslutningsskydd
- 2-portars 10/100 Base-TX-switch med LAN-bypass för daisy-chain-topologi
- PoE (IEEE 802.3af, Klass 1) eller +12 ~ +48 VDC matningsingång via plintblock
- Stöd för protokollen Modbus TCP och Modbus UDP med inbyggd webbserver och Web HMI
- Programmerbara power-on- och säkra värden för digitala utgångar
3 853,28 kr per st.
| 1-9 st. | 3 853,28 kr | |
|---|---|---|
| 10-30 st. | 3 666,65 kr | −5 % |
| 31+ st. | 3 469,05 kr | −10 % |
Produktinformation "PET-7255 PoE Ethernet I/O-modul med 2-portsswitch, 8-kanaliga DI/DO"
PET-7255 CR är en PoE Ethernet I/O-modul som kombinerar åtta digitala ingångar för torra/våta kontakter med åtta digitala utgångar av source-typ. Varje ingång kan konfigureras som en 32-bitars räknare, och varje utgångskanal kan driva upp till 650 mA per kanal vid 25°C, vilket gör modulen lämplig för direkt kopplings- och räkneuppgifter på en nätverksansluten I/O-nod.
En inbyggd 2-portars 10/100 Base-TX-switch med LAN-bypass gör det möjligt att koppla enheter i serie längs en kabelsträcka, vilket minskar behovet av kopplingshårdvara vid varje punkt. Modulen erbjuder en inbyggd webbserver med Web HMI, stöd för Modbus TCP och Modbus UDP, åtkomstkontroll via ID, lösenord och IP-filter samt dubbel watchdog-skydd.
Optisk isolering på 2500 VDC finns mellan I/O och systemet, men kanalerna är inte isolerade från varandra. Digitala utgångars power-on- och säkra värden är programmerbara, så utgångarna kan ställas i ett definierat läge vid uppstart eller vid bortfall av kommunikation.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Digitala ingångar: | 8 |
|---|---|
| Digitala utgångar: | 8 |
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet |
| Montering: | DIN-skena |
| Portar: | 2 |
| Produkttyp: | Ethernet I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Strömingång: | +12 ~ +48 VDC |
| PoE: | Ja |
| Isolation: | 2500 VDC |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±2 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O, PoE |
| Digital ingång/räknare | |
| Kanaler | 8 |
| Typ | Torr kontakt Våt kontakt |
| Sänk/Källa (NPN/PNP) | Torr: Källa Våt: Sänka/Källa |
| Spänningsnivå för TILL | Torr: Sluten till GND Våt: +10 ~ +50 VDC |
| Spänningsnivå för FRÅN | Torr: Öppen Våt: +4 VDC (max.) |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 100 Hz |
| Min. pulsbredd | 5 ms |
| Effektivt avstånd | 500 m (max.) |
| Ingångsimpedans | 10 kΩ |
| Överspänningsskydd | +70 VDC |
| Digital utgång | |
| Kanaler | 8 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Källa |
| Lastspänning | +10 ~ +40 VDC |
| Lastström | 650 mA/kanal vid 25°C |
| Överspänningsskydd | +47 VDC |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-TX, switchportar |
| PoE | Ja |
| LAN-bypass | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 4,0 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

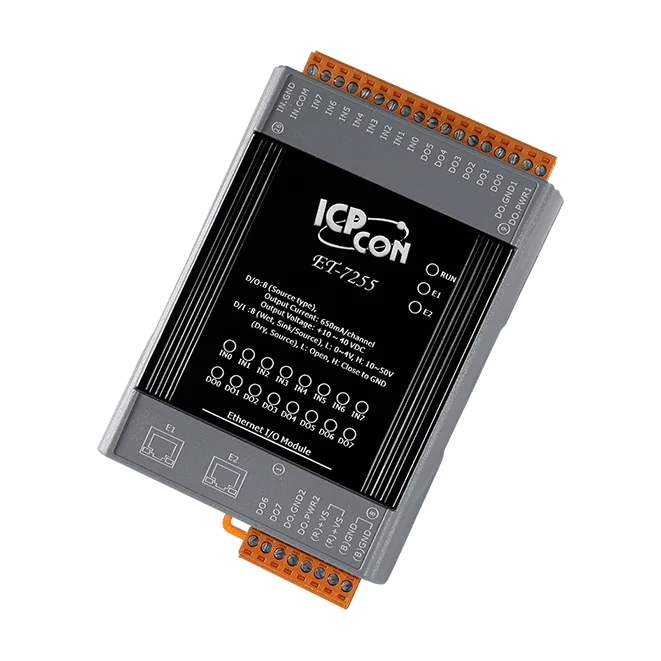

Den ET-7255 CR är en Ethernet I/O-modul som kombinerar 8 torra/våta digitala ingångar för kontakt, som var och en kan användas som 32-bitars räknare, med 8 digitala utgångar av source-typ. Den inbyggda 2-portars switchen med LAN-bypass gör att moduler kan kopplas i serie längs en linje utan separat switch, och modulen styrs via Modbus TCP eller Modbus UDP.Varje utgångskanal kan driva en last på 650 mA, och utgångarnas startvärden och säkerhetsvärden kan programmeras, så att modulen kan konfigureras att nå ett definierat tillstånd vid uppstart eller efter ett kommunikationsfel. Optisk isolering på 2500 VDC finns på I/O, och 1500 VDC på Ethernet-sidan. Källan anger att kanalerna inte är isolerade från varandra.Konfiguration och övervakning sker via den inbyggda webbservern och webb-HMI, med åtkomstkontroll genom ID, lösenord och IP-filter. Modulen är specificerad för -25 ~ +75 °C och monteras på DIN-skena.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
