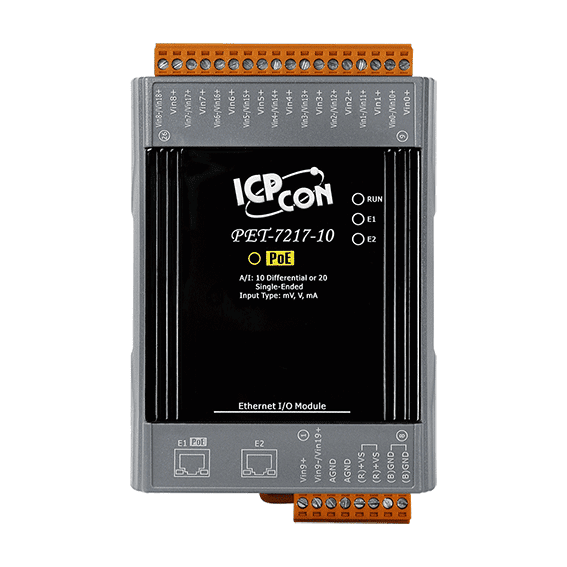

PET-7217-10 PoE Ethernet I/O-modul, 10/20-kanals analog ingång

ET-7017-10 är en Ethernet-ansluten analog ingångsmodul för ingenjörer som behöver föra in en blandning av spännings- och strömsignaler i ett nätverk utan separat datainsamlingsenhet. Varje analog kanal kan konfigureras med eget ingångsområde, och jumperinställningarna avgör om en kanal tar emot spänning eller ström, så en och samma modul kan betjäna flera sensortyper på samma panel.Samplingen kan köras i normalläge med 10 Hz över alla kanaler eller i snabbläge med 50 Hz över alla kanaler, vilket gör det möjligt att anpassa hastigheten efter applikationen. Modulen har en upplösning på 16 bitar, med en noggrannhet på ±0,1 % i normalläge och ±0,5 % eller bättre i snabbläge. Överspänningsskyddet är specificerat till 240 Vrms för differentiella ingångar och 150 Vrms för enkelpolade ingångar.Kommunikationen sker via en 10/100 Base-TX RJ-45-port som stöder Modbus TCP och Modbus UDP, med åtkomstkontroll via ID, lösenord och IP-filter. En inbyggd webbserver och webb-HMI samt dubbla watchdogs underlättar idrifttagning och övervakning. Modulen matas från ett +10 ~ +30 VDC plintblock och monteras på DIN-skena.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

Med ET-7217-10 CR förs analog signalinsamling över till Ethernet, med 10 differentiella eller 20 single-ended analoga ingångar som kan konfigureras kanal för kanal. Varje kanal ställs in för ett spännings- eller strömområde i mjukvaran, och motsvarande hårdvarubygel väljer spännings- eller strömingång, så att en och samma modul kan hantera en blandad uppsättning sensorsignaler.Systemintegratörer uppskattar den inbyggda 2-portars switchen med LAN-bypass, som gör det möjligt att kedja moduler i en linje utan separat switch. Modulen har en inbyggd webbserver med webb-HMI, Modbus TCP- och Modbus UDP-kommunikation samt kommunikationssäkerhet med åtkomstkontroll via ID, lösenord och IP-filter. Två samplingslägen låter dig välja mellan hastighet och noggrannhet, där normalläget är specificerat till 10 Hz och snabbläget till 50 Hz för alla kanaler.Skyddsfunktionerna omfattar 240 Vrms överspänningsskydd på differentiella ingångar, ±4 kV kontakt-ESD-skydd på varje terminal och isolation på 2500 VDC för I/O och 1500 VDC för Ethernet. Modulen drivs med +12 ~ +48 VDC, arbetar mellan -25 ~ +75 °C och monteras på DIN-skena.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

Den PET-7017-10 är en Ethernet-analogingångsmodul med PoE-matning, avsedd för ingenjörer som behöver spännings- eller strömmätning på en nätverksansluten I/O-nod. Ingångarna kan konfigureras i programvara som 10 differentiella eller 20 enkeländade kanaler, och varje kanal kan få sitt eget mätområde, vilket gör att en och samma modul kan hantera olika sensortyper på samma nätverk.Varje kanal erbjuder spänningsområden från ±150 mV till ±10 V och strömområden på ±20 mA, 0 ~ 20 mA och 4 ~ 20 mA, som väljs med jumprar. Upplösningen är 16 bitar och modulen har två samplingslägen: normalläge med 10 Hz totalt och snabbläge med 50 Hz totalt. Detektering av brott i givarledningen finns för 4 ~ 20 mA-ingångar, och differentiella kanaler är överspänningsskyddade för 240 Vrms.Konfiguration och övervakning sköts via en inbyggd webbserver med Web HMI, och modulen stöder Modbus TCP och Modbus UDP. Åtkomsten styrs med ID, lösenord och IP-filter. Enheten matas antingen via PoE (IEEE 802.3af, klass 1) eller från ett plintblock för +12 ~ +48 VDC, och den monteras på DIN-skena.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

Den PET-7217-A5 är en PoE-driven Ethernet I/O-modul som kombinerar åtta differentiella högspännings-analoga ingångar med fyra digitala utgångar. Varje ingång kan ställas in på antingen ±50 V eller ±150 V och konfigureras oberoende av varandra, så att en och samma modul kan betjäna blandade spänningsmätpunkter utan extra signalbehandling.En inbyggd 2-portars 10/100 Base-TX-switch med LAN-bypass möjliggör daisy-chain-kabling, medan den inbyggda webbservern och webb-HMI:n låter dig konfigurera modulen och övervaka den på distans. Modbus TCP och Modbus UDP stöds, och åtkomstkontrollen omfattar ID, lösenord och IP-filtrering.Beställningskoden PET-7217-A5 CR är märkt som RoHS-kompatibel. Välj den när du behöver högspännings-analog ingång och digital utgång på en Ethernet-nod med Modbus-anslutning till HMI-, SCADA- eller PLC-system.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
