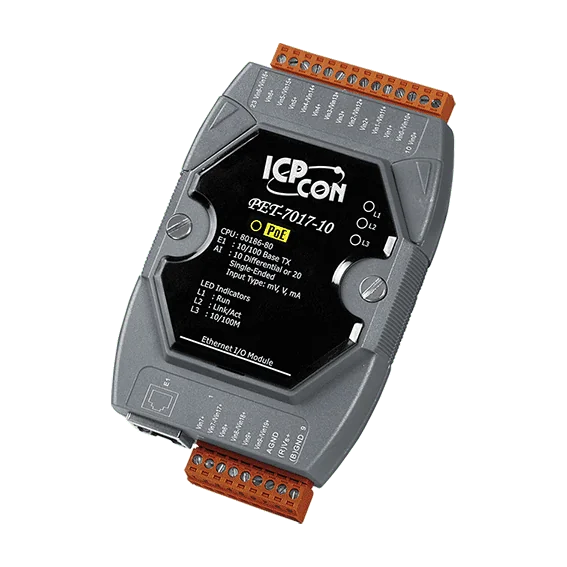

PET-7017-10 PoE Ethernet I/O-modul, analogingång 10/20 kanaler
PoE-matad modul för Modbus TCP och Modbus UDP med 10 differentiella eller 20 enkeländade analogingångar, individuellt programmerbara områden och 16-bitars upplösning.
- 10 differentiella eller 20 enkeländade analogingångar, väljs i programvara
- Individuell konfiguration av mätområde per kanal, med spännings- och strömområden som väljs med jumper
- 16-bitars upplösning; normalläge 10 Hz och snabbläge 50 Hz samplingshastighet (totalt för alla kanaler)
- Inbyggd webbserver med Web HMI för konfiguration
- Stöd för Modbus TCP och Modbus UDP
- Strömförsörjning via PoE (IEEE 802.3af, klass 1) eller plintblock för +12 ~ +48 VDC
3 145,86 kr per st.
| 1-9 st. | 3 145,86 kr | |
|---|---|---|
| 10-30 st. | 3 057,86 kr | −3 % |
| 31+ st. | 2 991,86 kr | −5 % |
Produktinformation "PET-7017-10 PoE Ethernet I/O-modul, analogingång 10/20 kanaler"
Den PET-7017-10 är en Ethernet-analogingångsmodul med PoE-matning, avsedd för ingenjörer som behöver spännings- eller strömmätning på en nätverksansluten I/O-nod. Ingångarna kan konfigureras i programvara som 10 differentiella eller 20 enkeländade kanaler, och varje kanal kan få sitt eget mätområde, vilket gör att en och samma modul kan hantera olika sensortyper på samma nätverk.
Varje kanal erbjuder spänningsområden från ±150 mV till ±10 V och strömområden på ±20 mA, 0 ~ 20 mA och 4 ~ 20 mA, som väljs med jumprar. Upplösningen är 16 bitar och modulen har två samplingslägen: normalläge med 10 Hz totalt och snabbläge med 50 Hz totalt. Detektering av brott i givarledningen finns för 4 ~ 20 mA-ingångar, och differentiella kanaler är överspänningsskyddade för 240 Vrms.
Konfiguration och övervakning sköts via en inbyggd webbserver med Web HMI, och modulen stöder Modbus TCP och Modbus UDP. Åtkomsten styrs med ID, lösenord och IP-filter. Enheten matas antingen via PoE (IEEE 802.3af, klass 1) eller från ett plintblock för +12 ~ +48 VDC, och den monteras på DIN-skena.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | PoE I/O module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Analog inputs: | 10 differential / 20 single-ended |
| PoE: | Ja |
| Isolation: | 2500 VDC |
| Power input: | PoE (IEEE 802.3af) / +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE |
| Analog ingång | |
| Kanaler | 10 differentiella eller 20 enkeländade (Not 1), programvaruval |
| Typ | Spänning Ström |
| Område | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper-väljbar) |
| Upplösning | 16-bit |
| Noggrannhet | Normalt läge: ±0,1 % Snabbt läge: ±0,5 % eller bättre |
| Samplingshastighet | Normalt läge: 10 Hz (totalt antal kanaler) Snabbt läge: 50 Hz (totalt antal kanaler) |
| Ingångsimpedans | Spänning: 2 MΩ (differentiell), 1MΩ (enkeländad) Ström: 125 Ω |
| Skydd mot gemensam spänning | ±200 VDC |
| Överspänningsskydd | Differentiell: 240 Vrms Enkel ändad: 150 Vrms |
| Överströmsskydd | 50 mA vid 110 VDC (max.) |
| Konfiguration per enskild kanal | Ja |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuell kanal till kanalisolering |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 3,3 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
