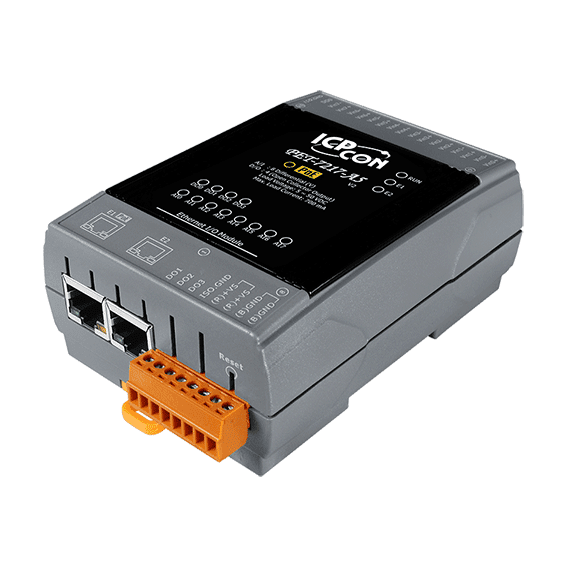

PET-7217-A5 PoE Ethernet I/O-modul, 8-kanals högspännings-AI, 4-kanals DO

Den ET-7217-A5 kombinerar åtta differentiella analoga högspänningsingångar och fyra digitala utgångar i en DIN-skenmonterad Ethernet-modul. Varje ingångskanal kan ställas in oberoende till ±50 V eller ±150 V, så att en och samma modul kan hantera blandade spänningssignaler utan extra signalbehandling. De digitala utgångarna är isolerade open-collector-utgångar av sänktyp (sink), dimensionerade för 700 mA per kanal.Nätverksanslutningen hanteras av en inbyggd 2-portars 10/100 Base-TX-switch med LAN-bypass, vilket gör att moduler kan kopplas i serie längs en linje. Modulen stöder Modbus TCP och Modbus UDP, och en inbyggd webbserver med webb-HMI gör det möjligt att konfigurera och övervaka modulen på distans från en webbläsare. Åtkomstkontrollen sker med ID, lösenord och IP-filter.Tillförlitlighetsfunktioner omfattar en dubbel watchdog som täcker både modulen och kommunikationen, programmerbara startvärden och säkra värden för de digitala utgångarna samt I/O-parkoppling. Isolationen är specificerad till 2500 VDC för I/O och 1500 VDC för Ethernet. Modulen arbetar inom temperaturområdet -25 ~ +75 °C.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

PET-7217-10 CR är en PoE-driven Ethernet I/O-modul som för analog mätning in i ett Modbus-nätverk. Den accepterar antingen 10 differentiella eller 20 enkeländade analoga ingångar, valbara i programvaran, och varje kanal kan konfigureras med eget ingångsområde. Spännings- eller strömingång väljs per kanal med hjälp av jumper.Modulen har en inbyggd 2-portars 10/100 Base-TX-switch med LAN-bypass, vilket gör att enheterna kan kopplas i serie längs en linje utan separat switch. Den har en inbyggd webbserver och webb-HMI för konfiguration och stöder både Modbus TCP och Modbus UDP. Åtkomstkontrollen sker med ID, lösenord och IP-filtrering, och dubbla watchdogs övervakar modulen och kommunikationen.Två samplingslägen finns: normalläge vid 10 Hz och snabbläge vid 50 Hz för alla kanaler. Modulen kan matas via PoE (IEEE 802.3af, Klass 1) eller från en skruvplint för +12 ~ +48 VDC, och monteras på DIN-skena.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

Den PET-7217 CR är en PoE-driven Ethernet I/O-modul med åtta differentiella analoga ingångar och fyra digitala utgångar, som kommunicerar via Modbus TCP eller Modbus UDP. Varje analog kanal kan ges sitt eget ingångsområde, och ingångstypen (spänning eller ström) väljs med jumper för respektive kanal.En inbyggd 2-portars 10/100 Base-TX-switch med LAN-bypass gör det möjligt att koppla moduler i serie längs en linje. Enheten kan matas från PoE (IEEE 802.3af, klass 1) eller från ett +12 ~ +48 VDC-plintblock, och har en inbyggd webbserver, Web HMI och dubbla watchdogs.De digitala utgångarna är isolerade open-collector-utgångar av sink-typ med kortslutnings- och överlastskydd, och både startvärden och säkerhetsvärden kan programmeras. Isolationen mellan modulens kretsar är klassad för 2500 VDC.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

PET-7217RMS är en PoE Ethernet I/O-modul för mätning av växelspänningssignaler som sanna RMS-värden. Dess åtta differentiella ingångar kan konfigureras individuellt för områden från +150 mVrms till +10 Vrms, och modulen beräknar det sanna RMS-värdet för komplexa, icke-sinusformade vågformer. Fyra isolerade open-collector-utgångar kompletterar den inbyggda I/O:n, så enheten kan både övervaka och styra en process från en och samma enhet.Modulen passar ingenjörer som behöver korrekt växelströmsmätning på fjärrplatser utan separat ström- eller kabelinfrastruktur. En tvåportars 10/100 Base-TX-switch med LAN-bypass gör det möjligt att kedja enheter i serie längs en nätverksledning, och modulen kan matas via Ethernet (IEEE 802.3af, Klass 1) eller från ett plintblock för +12 ~ +48 VDC. Kommunikationen sker via Modbus TCP eller Modbus UDP, med inbyggd webbserver och webb-HMI för konfiguration och övervakning.Skyddsfunktioner omfattar 2500 VDC isolation inom modulen, ±35 Vrms/±28 VDC överspänningsskydd på de analoga ingångarna samt en dubbel watchdog. Digitala utgångars startvärden och säkervärden är programmerbara, och åtkomstkontroll sker via ID, lösenord och IP-filterinställningar.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
