PCI-1002LU Universell PCI-multifunktions-DAQ-kort, 110 kS/s 32-kanaligt AI
Universellt PCI-multifunktions-DAQ-kort med 32 enkeländade eller 16 differentiella 12-bitars analoga ingångar vid upp till 110 kS/s, plus 16 digitala TTL-ingångar och -utgångar. Inkluderar D-Sub-kontakten CA-4002.
- Maximal samplingshastighet på 110 kS/s med lågförstärkningsvarianten PCI-1002LU
- 32 enkeländade eller 16 differentiella 12-bitars analoga ingångskanaler
- Förstärkningsinställningar på 1, 2, 4 och 8, med bipolära områden från ±10 V ner till ±1,25 V
- 16 digitala ingångs- och 16 digitala utgångskanaler, 5 V/TTL
- Pull-up- och pull-down-motstånd på de digitala ingångarna för förutbestämd status
- Universellt PCI-gränssnitt som stödjer 3,3 V och 5 V buss, 32-bit, 33 MHz
4 223,81 kr per st.
| 1-9 st. | 4 223,81 kr | |
|---|---|---|
| 10-30 st. | 4 014,82 kr | −5 % |
| 31+ st. | 3 805,83 kr | −10 % |
Produktinformation "PCI-1002LU Universell PCI-multifunktions-DAQ-kort, 110 kS/s 32-kanaligt AI"
PCI-1002LU CR är ett universellt PCI-datainsamlingskort för ingenjörer som behöver en 12-bitars analog ingångsdel med digital I/O på samma kort. Det stödjer både 3,3 V och 5 V PCI-buss och erbjuder 32 enkeländade eller 16 differentiella analoga ingångskanaler, samplade med upp till 110 kS/s i lågförstärkningsområdet.
Kortet har också 16 digitala ingångskanaler och 16 digitala utgångskanaler, alla 5 V/TTL. Pull-up- och pull-down-motstånden på de digitala ingångarna gör att status kan förutbestämmas när en kanal är frånkopplad eller avbruten, i stället för att vara flytande. Det erbjuds som en enkel ersättning för PCI-1002L/H, utan att befintlig programvara eller drivrutin behöver ändras.
Drivrutinsstödet omfattar Linux, DOS och Windows, med en DLL och en ActiveX-kontroll. Exempelprogram finns för ett antal miljöer, bland annat C/C++, Delphi, Visual Basic, C#.NET, Visual Basic.NET och LabVIEW. Denna beställningskod inkluderar en D-Sub-kontakt CA-4002.
Användningsområden
- Laboratorieautomation
- Produktionstest
- Sensorgränssnitt
| Analoga ingångar: | 32 enkeländade / 16 differentiella |
|---|---|
| Digitala ingångar: | 16 |
| Digitala utgångar: | 16 |
| Driftstemperatur: | 0 ~ +60 °C |
| Gränssnitt: | Universell PCI (3,3 V/5 V) |
| Produkttyp: | DAQ-multifunktionskort |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 20-polig boxlist x 2 |
| Analog ingång | |
| Kanaler | 32 enkelsidiga/16 differentiella |
| Område | PCI-1002LU： Förstärkning: 1, 2, 4, 8 Bipolärt område: ±10 V, ±5 V, ±2,5 V, ±1,25 V PCI-1002HU： Förstärkning: 1, 10, 100, 1000 Bipolärt område: ±10 V, ±1 V, ±0,1 V, ±0,01 V |
| Upplösning | 12-bit |
| Noggrannhet | 0,01 % av FSR ±1 LSB @ 25 °C, ±10 V |
| Samplingshastighet | PCI-1002LU：110 kS/s max. PCI-1002HU：44 kS/s max. |
| Ingångsimpedans | 10 MΩ/6 Pf |
| Överspänningsskydd | Kontinuerlig ±35 Vp-p |
| Nolldrift | ±4 ppm/°C av FSR |
| Utlösningsläge | Programvara, intern programmerbar pacer, extern (5 V/TTL) |
| Dataöverföring | Polling, avbrott |
| Digital ingång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 1,0 MHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 16 |
| Typ | 5 V/TTL |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,4 V max. Logisk 1: 2,4 V min. |
| Lastström | Sänk: 2,4 mA Källa: 0,8 mA |
| Svarshastighet | 1,0 MHz (typiskt) |
| Timer/räknare/frekvens | |
| Kanaler | 3 (oberoende x 1/intern pacer x 1/extern pacer x 1) |
| Typ | 5 V/TTL |
| Upplösning | 16-bit |
| Ingångsfrekvens | 10 MHz max. |
| Referensklocka | Intern: 4 MHz |
| PC-buss | |
| Typ | 3,3 V/5 V universal PCI, 32-bit, 33 MHz |
| Databuss | 16-bit |
| Ström | |
| Förbrukning | 960 mA @ +5 V |
| Mekanisk | |
| Mått (mm) | 105 x 188 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
2AB125R är ett DIP-motstånd på 125 ohm med en snäv toleransnivå på 0,1 % och en effekt på 1/4 W. Metallfilmskonstruktionen ger en temperaturkoefficient på 50 ppm/℃, vilket passar kretsar där ett stabilt och väldefinierat resistansvärde är viktigt.Ingenjörer väljer normalt denna komponent när ett exakt fast värde krävs på ett kretskort i DIP-format, och RoHS-certifieringen är relevant där RoHS-kompatibla komponenter är specificerade.Resistans: 125 ohmTolerans: 0,1 %Effekt: 1/4 WTemperaturkoefficient: 50 ppm/℃
Platt kabel, 20-pin, 20 cm (1 set med 2 kablar).
Platt kabel, 20-stift, 1 m.
Plattkabel, 20-polig, 2 m.
DB37-kabel hane till hane, 1 m.
DB37-hankontakt till hankontakt-kabel, tunn monolitisk design (höghastighet), 1,5 m.
DB37-hankontakt till DB37-hankontakt-kabel, tunn monolitisk design (höghastighet), 3 m.
The DB-16P CR is a 16-channel isolated digital input daughter board for the A-82X board, any 812pg, 711, 726 or 720 series board, and PCI-Bus multi-function boards. Each channel uses a bi-directional opto-coupler with a resistor for current sensing, so the board works with both DC and AC inputs.Use it to sense DC signals from TTL levels up to 24 V or a wide range of AC signals. Optical isolation protects the host computer from large common-mode voltages, ground loops and voltage spikes that are common in industrial environments.ON level: 2.8 VDC~24VDC (max), or 4 VAC~24VAC (max) at 1KHzOFF level: 1 VDC (max), or 1 VAC (max) at 1KHzResponse speed: 20us without filter / 2.2ms with filterPower consumption: 12V /0.53A ; 5V / 0.2AApplicationsIsolated digital input sensingEnergy managementTest automationProcess control

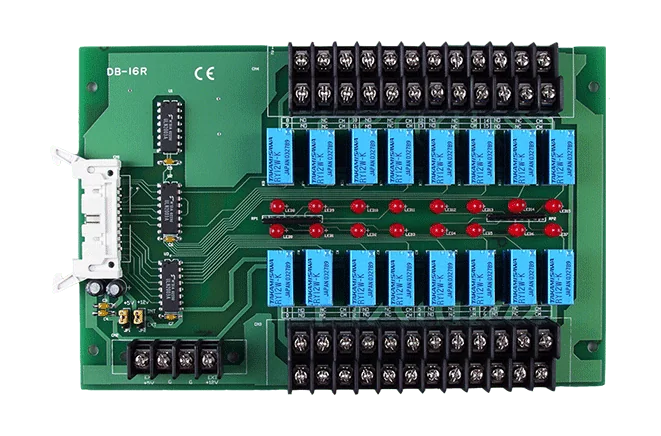

DB-16R är ett dotterkort med reläutgångar för 16 kanaler som gör det möjligt för en digital utgångsport att koppla 16 Form C-reläer. Varje relä aktiveras genom att en 5 V-signal läggs på dess kanal på den 20-poliga flatkabelkontakten, så kortet kan styras direkt från en A-82X, en DIO-64 eller valfri annan kompatibel digital utgångsport.Varje relä har en indikeringslampa som tänds när reläet är aktivt, vilket gör det enkelt att kontrollera kanalstatus vid idrifttagning och felsökning. Fältkablage görs via skruvplintar, och en separat skruvplintsingång för matning finns så att kortet inte tar sin försörjning från värddatorn.Reläkontaktens märkdata: 0,5 A vid 120 VAC eller 1 A vid 24 VDCOperate-tid 6 ms, release-tid 3 msInkluderar CA-2010 flatkabel, 20-polig, 1 mAnvändningsområdenTill/från-styrningEnergihanteringTestautomationProcesstyrning

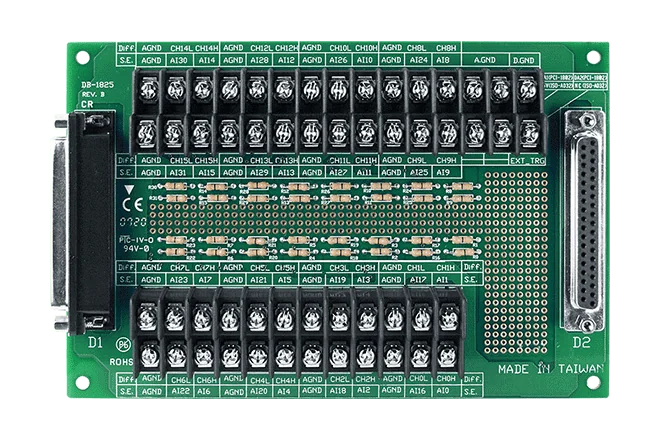

DB-1825 CR är ett DB37-honkontakt till skruvplintkort som ger ingenjörer ett praktiskt sätt att koppla fältsignaler till datainsamlingskorten PCI-1202U, PCI-1602U och PCI-1802U. Anslutningen görs via en enda 37-polig kabel, och plintarna ger 32 enkelända kanaler och 16 differentiella kanaler.Beställningskoden inkluderar en CA-3710-kabel (DB37 hane till hane, 45º, 1 m), så kortet kan anslutas direkt till DAQ-kortet ur kartongen. Kortet har även tomma lödpunkter för brottdetektering, lågpassfilter, strömshunt och spänningsdelare, som monteras genom manuell lödning vid behov.Kortet mäter 170 mm x 114 mm och är specificerat för en driftstemperatur på 0~ +60 °C, en lagringstemperatur på -30 ~ +80 °C och ett fuktighetsintervall på 10% ~ 90%, icke-kondenserande.AnvändningsområdenKoppling av fältsignaler till datainsamlingskorten PCI-1202U, PCI-1602U och PCI-1802UTillägg av användarmonterad signalbehandling såsom filtrering, strömshunt eller spänningsdelning på kortet
DN-20 CR är ett DIN-skenmonterat I/O-anslutningsblock som bryter ut två 20-stifts stiftlister till stift-till-stift skruvplintar, vilket ger ingenjörer ett praktiskt sätt att ansluta fältsignaler i en styrskåp i stället för att direkt terminera flatkablar.Varje 20-stifts stiftlist är kopplad till sin egen uppsättning skruvplintar med 5,08 mm stigning, så att kopplingarna kan kontrolleras och servas utan att kabelanslutningarna rubbas. Kortet levereras med två CA-2010 flatkablar, vardera 20-stifts och 1 m lång, för anslutning till stiftlistsidan.Kortet är specificerat för drift vid 0 ~ 60°C och har märkningarna CE, UKCA, FCC, RoHS och WEEE. Totalmåtten är 147 mm x 75 mm.AnvändningsområdenFältkoppling för I/O-anslutningar via 20-stifts stiftlistInstallation i styrskåp på DIN-skena
DN-20-381 är ett DAQ-dotterkort som bryter ut två 20-poliga stiftlister till skruvplintar med stift-till-stift-anslutning. Det ger ingenjörer ett praktiskt sätt att koppla I/O-signaler från en 20-polig stiftlist till fältanslutningar. Kortet är avsett för montering på DIN-skena i skåp och har en plintavstånd på 3,81 mm.Två platta CA-2010-kablar (20-poliga, 1 m) ingår, så kortet kan anslutas direkt till en kompatibel stiftlistkälla direkt ur förpackningen. Kortet mäter 103 mm x 86 mm och är godkänt för en drifttemperatur på 0 ~ 60 °C.DN-20-381 är märkt med CE, UKCA, FCC och WEEE. Kontrollera layouten på stiftlisten på ditt värdkort innan beställning, eftersom plintkortet är avsett för I/O via 20-polig stiftlist.AnvändningsområdenKoppling av fältsignaler från I/O på DAQ-dotterkort med 20-polig stiftlist till skruvplintarSkåpinstallationer med plintkopplingar monterade på DIN-skena
Liknande produkter

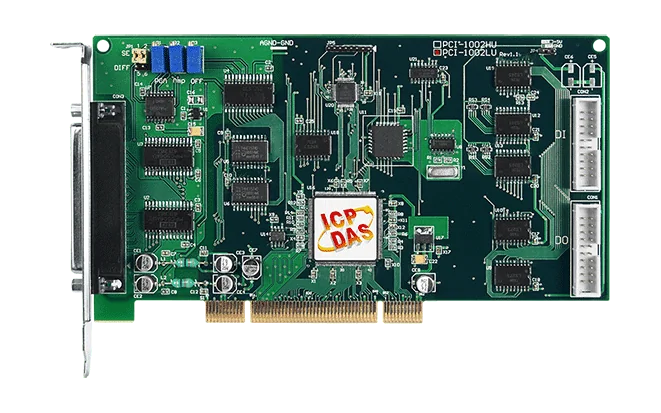

PCI-1002LU/S CR är ett universellt PCI-kort för multifunktionell datainsamling med 3,3 V/5 V, avsett för ingenjörer som behöver snabb analog ingång tillsammans med digital I/O i en PC. LU-varianten använder analog ingång med låg förstärkning med upp till 110 kS/s, och kortet positioneras som en direkt ersättning för PCI-1002L/H, utan några ändringar i mjukvara eller drivrutiner.Kortet har 32 enkeländade eller 16 differentiella 12-bitars analoga ingångskanaler, 16 digitala ingångar och 16 digitala utgångar, alla med 5 V/TTL-nivåer. Pull-up- och pull-down-motstånd på DI-kanalerna gör att ingångstillståndet blir definierat när en kanal är bortkopplad eller avbruten, i stället för att vara flytande.Denna artikel levereras med en D-Sub-kabel CA-3710. Drivrutiner och en DLL med ActiveX-kontroll finns för Linux, DOS och Windows, med exempelprogram för flera C/C++-, Delphi-, Visual Basic-, C#- och LabVIEW-miljöer.TillämpningarLaboratorieautomationProduktionstestningSensorgränssnitt

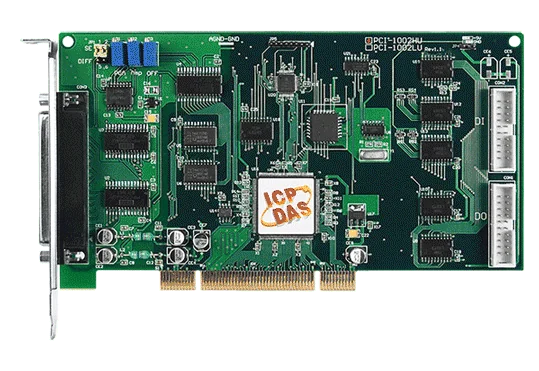

PCI-1002HU CR är den högförstärkande, 44 kS/s-varianten i PCI-1002-serien, ett universellt PCI-multifunktionskort för insamling av analoga signaler tillsammans med digital I/O i en PC. Dess universella PCI-gränssnitt för 3,3 V/5 V passar ett brett spektrum av värdsystem, och det stöder Card ID via en SMD-omkopplare för att identifiera kort i system med flera kort.Den analoga ingångsdelen erbjuder 32 enkeländade eller 16 differentiella kanaler med 12-bitars upplösning, med förstärkningar på 1, 10, 100 och 1000 och bipolära områden från ±10 V ner till ±0,01 V. Sexton digitala 5 V/TTL-ingångar med pull-up- och pull-down-motstånd gör det möjligt att ge en oansluten eller avbruten ingång ett definierat tillstånd, och sexton digitala 5 V/TTL-utgångar finns tillgängliga för styruppgifter. Kortet har en CA-4002 D-Sub-kontakt.Programvarustödet omfattar Linux, DOS och Windows, med en DLL, en ActiveX-kontroll och exempelprogram för ett flertal utvecklingsspråk, inklusive C#.NET, Visual Basic.NET och LabVIEW, för att hjälpa användare att bygga egna applikationer.TillämpningarLaboratorieautomationProduktionstestSensoranslutning
Kortet PCI-1002HU/S CR är ett universellt PCI-multifunktionskort för datainsamling, avsett för ingenjörer som behöver en 32-kanalig, 12-bitars analogingång med upp till 44 kS/s tillsammans med 16 digitala TTL-ingångar och 16 digitala TTL-utgångar. Kortet fungerar i både 3,3 V och 5 V PCI-platser, och dess ingång med hög förstärkning passar för signaler på lägre nivå. Denna variant levereras med en D-Sub-kabel CA-3710.Analogingångarna kan konfigureras som 32 enkeländade eller 16 differentiella kanaler, med förstärkningar på 1, 10, 100 och 1000 och bipolära områden från ±10 V ned till ±0,01 V. Triggning kan ske via programvara, en intern programmerbar pacer eller en extern 5 V/TTL-signal, och data kan överföras genom polling eller avbrott. De digitala ingångarna har pull-up- och pull-down-motstånd, så en kanal håller ett definierat tillstånd när den är frånkopplad eller bruten.Kortet stöds av en DLL, en ActiveX-kontroll och exempelprogram för flera språk och operativsystem, inklusive Linux, DOS och Windows. PCI-1002LU/HU är positionerad som ersättning för PCI-1002L/H utan ändringar i programvara eller drivrutiner. Driftstemperaturområdet är 0 ~ +60 °C.AnvändningsområdenLaboratorieautomationProduktionstestSensorgränssnitt

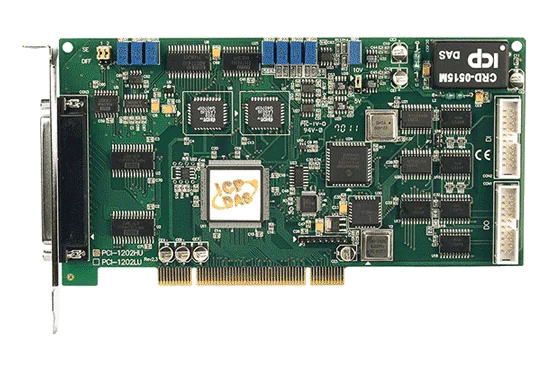

PCI-1202HU CR är ett universellt PCI-multifunktionskort för datainsamling, avsett för ingenjörer som behöver lückfri analog insamling med upp till 44 kS/s i en PC. Kortet har 32 enkelsidiga eller 16 differentiella 12-bitars analoga ingångar, två analoga utgångar samt 16 kanaler vardera för 5 V/TTL digital in- och utgång, allt på ett och samma kort.Denna HU-variant är 44 kS/s-modellen med 1K-ords FIFO. Jämfört med LU-versionen på 110 kS/s byter den samplingshastighet mot finare ingångsområden, ner till ±0,005 V fullskala i sina bipolära inställningar. Versionerna med 8K-FIFO är valet där buffring är viktigare än kostnaden för ett enda kort. Kortet stöder PCI-bussen på 3,3 V och 5 V och levereras med en D-Sub-kontakt CA-4002.Kortet erbjuder programvarustyrd insamling, intern pacer och extern 5 V/TTL-triggning, med en MagicScan-styrenhet och kontinuerlig insamling för krävande mätuppgifter. Digitala ingångar har pull-up- och pull-down-motstånd, och en 4-bitars Card ID-omkopplare underlättar identifiering av kort i system med flera kort.TillämpningarHöghastighetssystem för datainsamlingProcessövervakning och -styrningVibrationsanalysGenerering av digitala mönster från digitala I/O-portar
