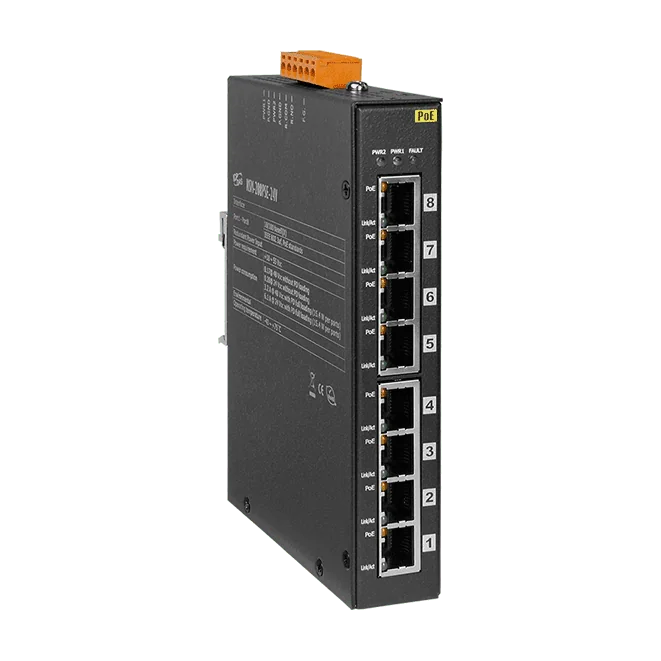

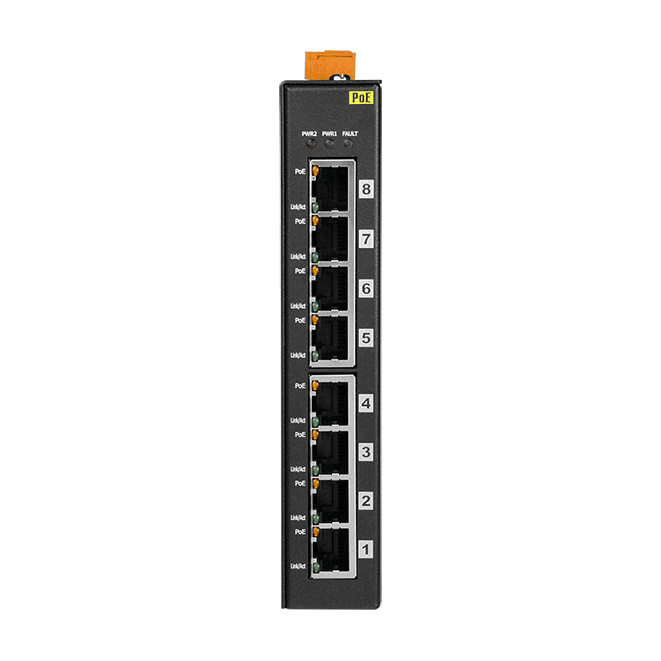

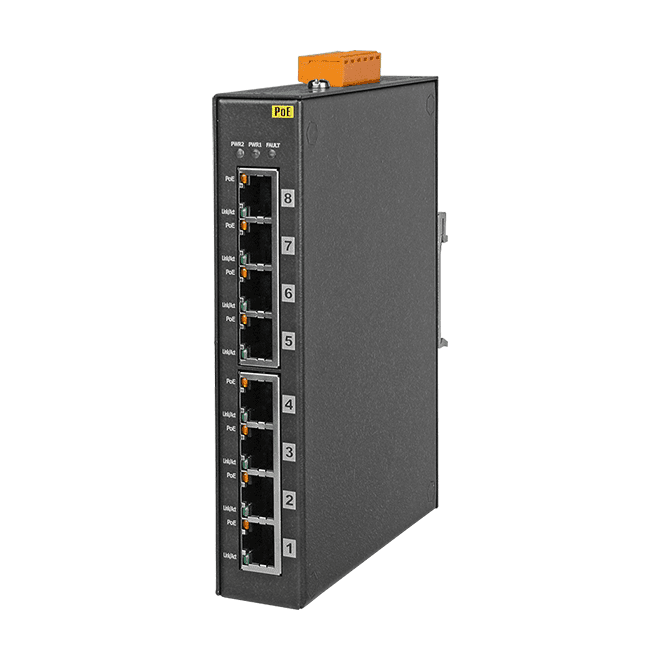

NSM-208PSE-24V Ohanterad 8-portars PoE (PSE) Ethernet-switch, +24 VDC-ingång
Ohanterad 8-portars 10/100 Mbit/s Ethernet-switch med åtta PoE PSE-portar, upp till 15,4 W per port, +24 VDC-ingång och metallhölje för DIN-skena eller väggmontering.
- Åtta RJ-45 10/100Base-TX-portar, där varje port fungerar som PoE PSE-källa
- Upp till 15,4 W per kanal, 100 % kompatibel med IEEE 802.3af
- Automatisk detektering av strömförsörjda enheter och effekthantering
- Detektering av övertemperatur, överström och över-/underspänning
- +18 VDC ~ +55 VDC ingångsområde med skydd mot omvänd polaritet
- Reläalarmutgång, 2 A @ 30 VDC
4 424,13 kr per st.
| 1-9 st. | 4 424,13 kr | |
|---|---|---|
| 10-30 st. | 4 204,57 kr | −5 % |
| 31+ st. | 3 985,01 kr | −10 % |
Produktinformation "NSM-208PSE-24V Ohanterad 8-portars PoE (PSE) Ethernet-switch, +24 VDC-ingång"
NSM-208PSE-24V CR är en ohanterad industriell Ethernet-switch som levererar ström till anslutna enheter via nätverkskabeln. Alla åtta RJ-45-portar fungerar som PoE-strömkällor (PSE), så en central strömförsörjning kan driva PoE-slutenheter tillsammans med deras datakopplingar.
Varje port levererar upp till 15,4 W och är 100 % kompatibel med IEEE 802.3af. Switchen detekterar strömförsörjda enheter automatiskt och hanterar effekten per port, med övertemperatur-, överström- och över-/underspänningsdetektering. Dess +24 VDC-ingång höjs till den +48 VDC som PoE kräver, vilket är användbart där en +48 VDC-försörjning inte finns tillgänglig.
Metallhöljet, DIN-skensmontering eller valfri väggmontering och IP30-klassning passar industriella installationer. Driftområdet är -40 °C ~ +75 °C, och en reläalarmutgång med märkdata 2 A @ 30 VDC finns.
Användningsområden
- Central strömförsörjning för PoE-matade Ethernet-enheter
| Driftstemperatur: | -40 ~ +75 °C |
|---|---|
| Gränssnitt: | RJ-45 |
| Hölje: | Metall |
| Montering: | DIN-skena, vägg |
| Portar: | 8 |
| Produkttyp: | Ethernetswitch |
| Strömingång: | +24 VDC (+18 ~ +55 VDC) |
| PoE: | PSE, 15,4 W per port |
| Isolation: | 1500 Vrms |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | Ström, Länk/Akt, 10/100M, strömenhet detekterad |
| Ethernet | |
| Portar | 8 x RJ-45, 10/100Base-TX |
| Standarder | IEEE 802.3, 802.3u, 802.3x ,802.3af (Power over Ethernet) |
| Bearbetningstyp | Store & forward; hastighetsväxling på wire-nivå |
| MAC-tabell | 1024 |
| Minnesbandbredd | 3,2 Gbps |
| Bildbuffertminne | 512 Kbit |
| Flödeskontroll | IEEE 802.3x flödeskontroll, bakåttrycksflödeskontroll |
| Isolation | 1500 Vrms 1 minut |
| PoE-teknik | |
| PoE-efterlevnad | 100 % kompatibel med IEEE 802.3af |
| PoE-effekt | Upp till 15,4 watt per kanal |
| PoE-drift | Automatisk detektering och strömhantering |
| PoE-stiftallokering | V+ (stift 1, 2), V- (stift 3, 6) |
| PoE-frånkopplingsläge | DC-frånkoppling |
| PoE-spänning | +48 VDC beroende på matningsingång |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +18 VDC ~ +55 VDC |
| Förbrukning | 0,28 A @ 24 VDC utan PD-belastning 6,1 A @ 24 VDC med PD full belastning |
| Larmutgång | Ja,relä 2 A @ 30 VDC |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | DIN-skenemontering: 28 x 160 x 119 (B x L x H) Väggmontering: 28 x 199 x 112 (B x L x H) |
| Installation | DIN-skenemontering eller väggmontering (tillval) |
| Skyddsklass (IP) | IP30 |
| Miljö | |
| Driftstemperatur | -40 °C ~ +75 °C |
| Lagringstemperatur | -40 °C ~ +85 °C |
| Luftfuktighet | 10 % ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
ASO-0015 är en valfri väggmonteringssats för moduler med metallkapsling och en kapslingsbredd på 28 mm. Den gör det möjligt att montera modulen på en vägg eller panel utan DIN-skena, vilket passar installationer där utrymmet på skenan är begränsat eller monteringsytan är plan.Satsen innehåller två väggmonteringsfästen och sex skruvar, så allt som behövs för fästningen levereras i ett paket. Fästets mått anges av tillverkaren i millimeter.Satsen är RoHS- och WEEE-certifierad. Kontrollera kapslingsbredden på din modul innan beställning, eftersom detta tillbehör endast är konstruerat för storleken 28 mm.AnvändningsområdenVäggmontering av moduler med metallkapsling på 28 mm bredd i styrskåp och panelerInstallationer där DIN-skensmontering inte är praktisk
Liknande produkter

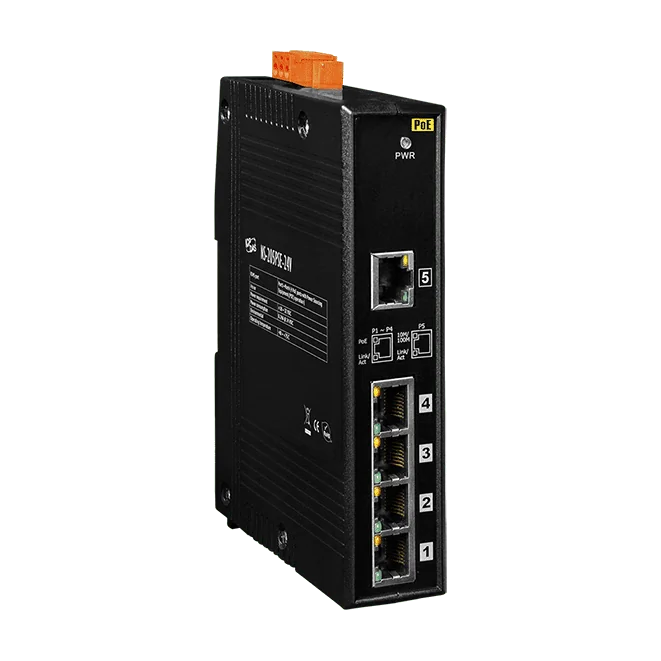

Centraliserad PoE-strömförsörjning för ett oadresserbart industriellt Ethernet-segment. NS-205PSE-24V CR växlar trafik mellan fem 10/100Base-TX-portar, och fyra av dessa portar fungerar som strömkällor (PSE) för att driva IEEE 802.3af/at-kompatibla PD-enheter. Varje PSE-port levererar upp till 15,4 W, så ett enda likströmsaggregat inom området +12 VDC till +32 VDC kan försörja fjärranslutna enheter utan separat lokal strömförsörjning vid varje enhet.Switchen passar installationer där ingen +48 VDC PoE-strömförsörjning finns tillgänglig. Store-and-forward-behandling, en MAC-tabell på 2K, en ramebuffert på 1 Mbit samt flödeskontroll enligt IEEE 802.3x och back pressure ger tillförlitlig vidarebefordran. Skydd mot omvänd polaritet och ett driftområde på -40 °C till +75 °C ger extra robusthet vid installation i skåp.Statuslysdioder visar ström, länk och aktivitet, 10/100M-hastighet samt PD-detektering, vilket förenklar driftsättning och felsökning. Plasthöljet monteras på DIN-skena och mäter 31 x 157 x 113 mm (B x L x H). Enheten är märkt med CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenFörsörjning av PoE-enheter på fjärrplatser i industriella Ethernet-nätverk från ett 24 VDC-aggregatCentraliserad PoE-strömfördelning där ingen +48 VDC PoE-strömförsörjning finns tillgänglig

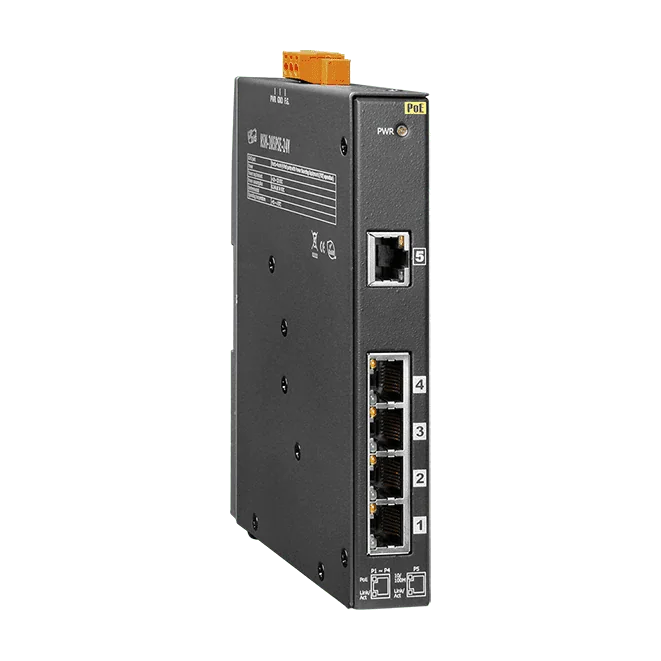

NSM-205PSE-24V CR är en ohanterad industriell Ethernet-switch med fem 10/100Base-TX RJ-45-portar, varav fyra fungerar som PoE PSE-portar (strömförsörjande utrustning) som försörjer anslutna strömmottagande enheter med ström via datakabeln. Varje PoE-port levererar upp till 15,4 W, vilket gör att ett enda 24 VDC-nätaggregat kan driva flera fjärrenheter från en central punkt.Switchen är avsedd för installationer där en 48 VDC-försörjning inte finns tillgänglig. Det inbyggda boost-steget gör att PoE-portarna kan matas från det breda ingångsområdet +12 VDC till +32 VDC, vilket håller strömarkitekturen enkel i skåp och på DIN-skenor.Metallhöljet, IP30-klassningen och driftområdet -40 °C till +75 °C passar krävande industriella miljöer. Store-and-forward-växling, IEEE 802.3x-flödeskontroll och 1500 Vrms isolation kompletterar specifikationen för pålitlig nätverkskommunikation på produktionsgolvet.AnvändningsområdenFörsörjning av PoE-enheter från ett centralt 24 VDC-nätaggregatIndustriella Ethernet-nätverk där en 48 VDC-försörjning inte finns tillgänglig

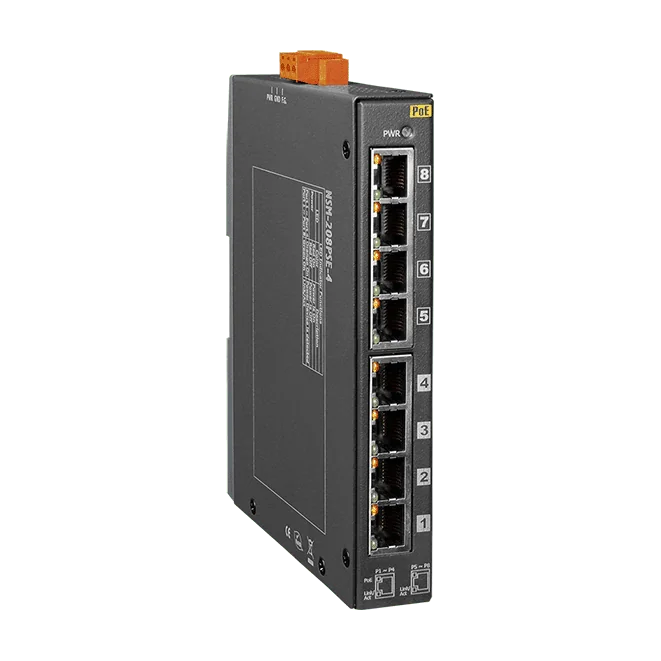

NSM-208PSE-4 CR är en ohanterad industriell Ethernet-switch med åtta RJ-45-portar, varav fyra fungerar som strömkällor (PSE) för PoE. Varje PoE-port kan leverera upp till 15,4 W, vilket innebär att IEEE 802.3af-kompatibla strömförsörjda enheter, till exempel IP-kameror, accesspunkter eller sensorer, kan matas över samma kabel som bär deras data. Separat strömdragning ut till fältenheterna behövs därmed inte.Varje port autoförhandlar mellan 10 och 100 Mbit/s och använder store-and-forward-växling. Enheten detekterar strömförsörjda enheter automatiskt och hanterar PoE-effekten per port. Den övervakar även övertemperatur, överström samt över- och undervolt. Metallhöljet är utformat för montering på DIN-skena i styrskåp.Switchen fungerar vid -40 °C till +75 °C och kan lagras vid -40 °C till +85 °C, med 10 % till 90 % relativ luftfuktighet, icke kondenserande. Den är märkt med CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenStrömförsörjning av IEEE 802.3af-kompatibla enheter över EthernetCentraliserad PoE-distribution till nätverksanslutna fältenheterIndustriella Ethernet-nätverk i DIN-skenemonterade styrskåp

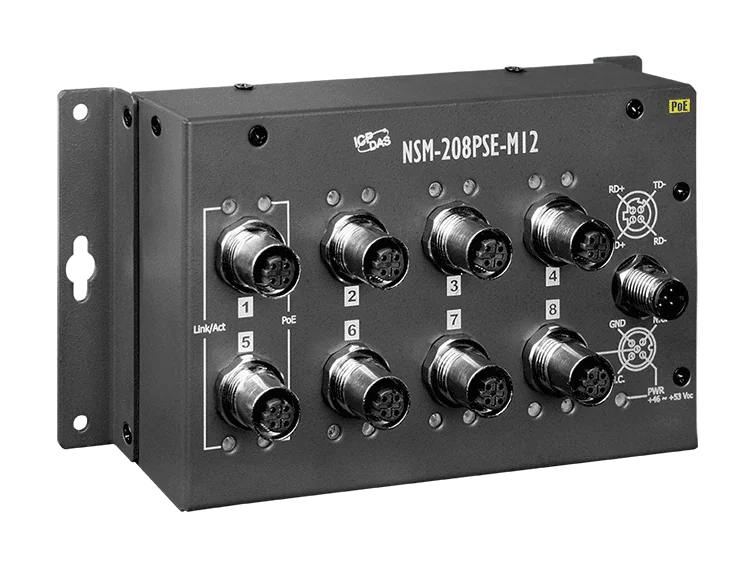

NSM-208PSE-M12 är en ohanterad Ethernet-switch för industriella nätverk där kontakterna måste sitta säkert under vibrationer och stötar. Vardera av de åtta M12-portarna fungerar som en strömkällsport (Power Sourcing Equipment, PSE) och levererar IEEE 802.3af-kompatibel PoE med upp till 15,4 W per port, så att strömförsörjda enheter kan anslutas utan separat matning vid varje nod.Switchen är byggd enligt järnvägsstandarden EN50155, med efterlevnad av EN50121-3-2 och EN50121-4, och uppfyller även NEMA TS2. Den accepterar en ingång på +46 VDC till +53 VDC med skydd mot omvänd polaritet och har 1500 Vrms isolation under en minut. Dess metallhölje är väggmonterat och klassat för drift från -40 °C till +75 °C.Denna produktlistning innehåller åtta M12D-4P-IP68-kontakter och åtta A-CAP-M12M-skydd, en M12A-5P-IP68-kontakt och ett A-CAP-M12F-skydd samt väggmonteringssatsen 4SIX1K0000003.AnvändningsområdenIndustriella Ethernet-nätverk i krävande miljöerInstallationer med hög vibration och stötpåverkanJärnvägsapplikationer som kräver EN50155-efterlevnadStrömförsörjning av IEEE 802.3af-kompatibla PoE-enheter från en enda switch
