NSM-208PSE-M12 8-portars M12 PoE Ethernet-switch, EN50155 ohanterad PSE
Ohanterad 8-portars M12 Ethernet-switch med IEEE 802.3af PSE PoE på varje port, upp till 15,4 W per port. EN50155- och NEMA TS2-kompatibel, med metallhölje och driftområde -40 ~ +75 °C.
- Åtta 10/100Base-TX M12-portar med autonegotiering och automatisk MDI/MDI-X
- Varje port fungerar som IEEE 802.3af-kompatibel PSE, upp till 15,4 W per port
- Store-and-forward-switchning med 1024 poster i MAC-tabellen och 512 Kbit buffertminne för ramar
- Uppfyller EN50155, EN50121-3-2, EN50121-4 och NEMA TS2
- Metallhölje med väggmontering och driftstemperatur -40 °C ~ +75 °C
- Strömingång på +46 VDC ~ +53 VDC med skydd mot omvänd polaritet
6 422,13 kr per st.
| 1-9 st. | 6 422,13 kr | |
|---|---|---|
| 10-30 st. | 6 103,77 kr | −5 % |
| 31+ st. | 5 774,43 kr | −10 % |
Produktinformation "NSM-208PSE-M12 8-portars M12 PoE Ethernet-switch, EN50155 ohanterad PSE"

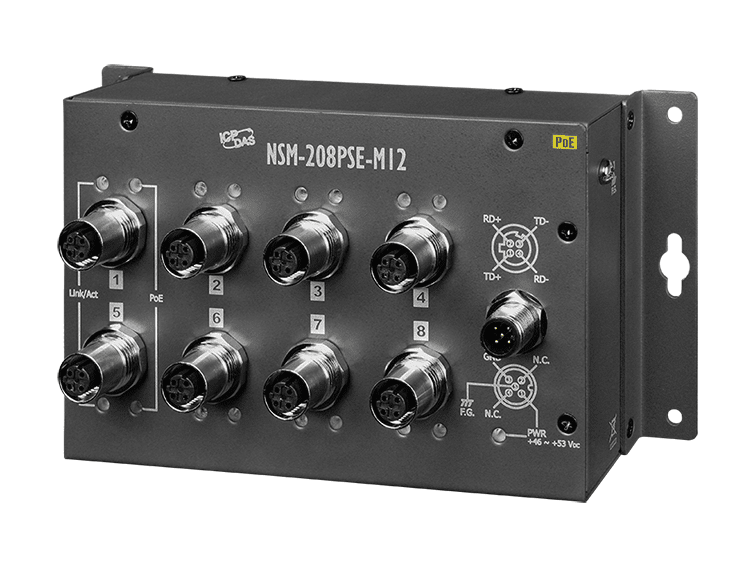

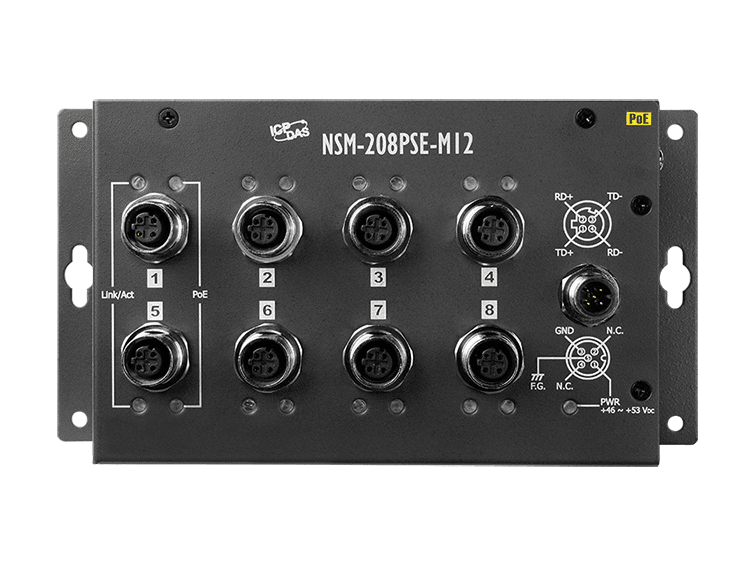

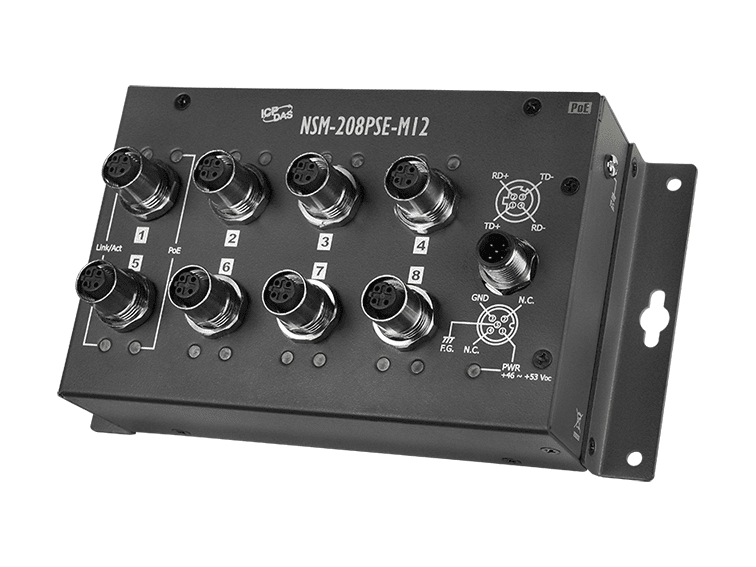

NSM-208PSE-M12 är en ohanterad Ethernet-switch för industriella nätverk där kontakterna måste sitta säkert under vibrationer och stötar. Vardera av de åtta M12-portarna fungerar som en strömkällsport (Power Sourcing Equipment, PSE) och levererar IEEE 802.3af-kompatibel PoE med upp till 15,4 W per port, så att strömförsörjda enheter kan anslutas utan separat matning vid varje nod.
Switchen är byggd enligt järnvägsstandarden EN50155, med efterlevnad av EN50121-3-2 och EN50121-4, och uppfyller även NEMA TS2. Den accepterar en ingång på +46 VDC till +53 VDC med skydd mot omvänd polaritet och har 1500 Vrms isolation under en minut. Dess metallhölje är väggmonterat och klassat för drift från -40 °C till +75 °C.

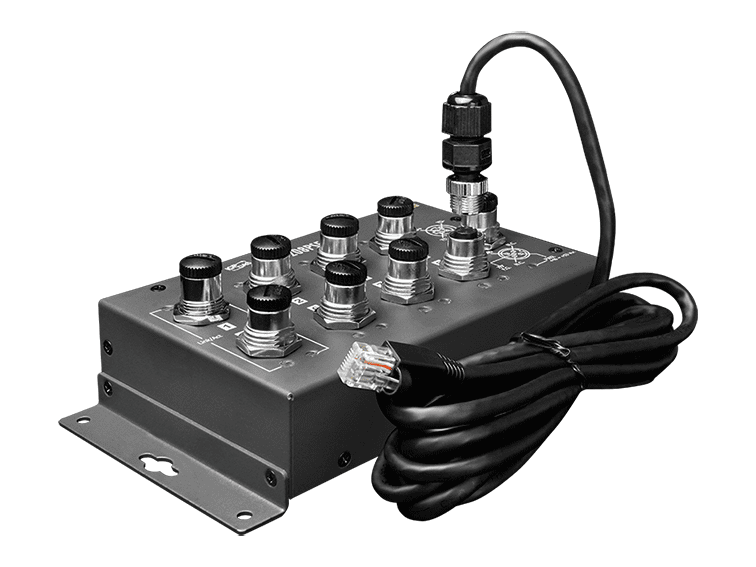

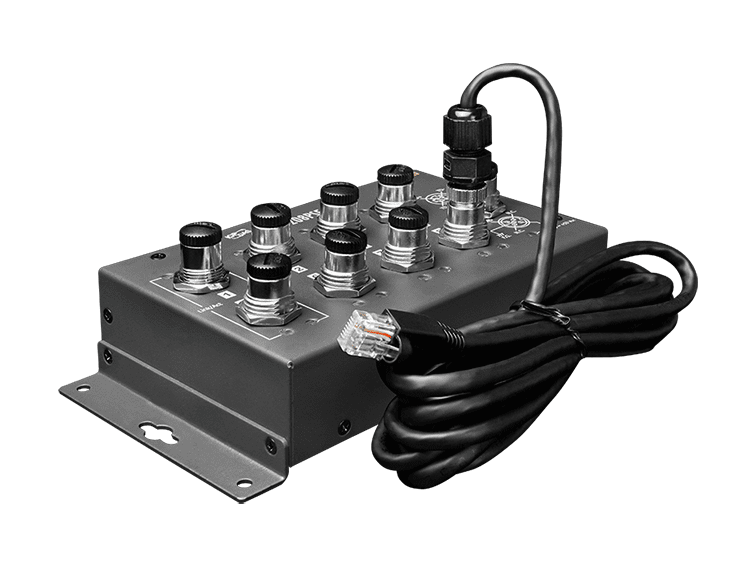

Denna produktlistning innehåller åtta M12D-4P-IP68-kontakter och åtta A-CAP-M12M-skydd, en M12A-5P-IP68-kontakt och ett A-CAP-M12F-skydd samt väggmonteringssatsen 4SIX1K0000003.
Användningsområden
- Industriella Ethernet-nätverk i krävande miljöer
- Installationer med hög vibration och stötpåverkan
- Järnvägsapplikationer som kräver EN50155-efterlevnad
- Strömförsörjning av IEEE 802.3af-kompatibla PoE-enheter från en enda switch
| Driftstemperatur: | -40 ~ +75 °C |
|---|---|
| Gränssnitt: | M12 |
| Hölje: | Metall |
| Montering: | Väggmontering |
| Portar: | 8 |
| Produkttyp: | Ethernetswitch |
| Strömingång: | +46 ~ +53 VDC |
| PoE: | 802.3af PSE, 15,4 W per port |
| Isolation: | 1500 Vrms |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | PWR, Länk/Akt, strömenhet detekterad |
| Ethernet | |
| Portar | 8 x M12-kontakt, 10/100Base-TX |
| Standarder | IEEE 802.3, 802.3u, 802.3x, 10/100 Base-T(X) autoförhandlingshastighet, F/H-duplexläge och automatisk MDI/MDI-X-anslutning |
| Bearbetningstyp | Store & forward |
| MAC-tabell | 1024 |
| Minnesbandbredd | 3,2 Gbps |
| Bildbuffertminne | 512 Kbit |
| Flödeskontroll | IEEE 802.3x flödeskontroll, bakåttrycksflödeskontroll |
| Isolation | 1500 Vrms 1 minut |
| Kontakt | Hon-kontakt 4-polig skärmad M12 D-kodad |
| PoE-teknik | |
| PoE-efterlevnad | 100 % kompatibel med IEEE 802.3af |
| PoE-effekt | Upp till 15,4 W per port |
| PoE-drift | Automatisk detektering och strömhantering |
| PoE-stiftallokering | V+ (stift 1, 2), V- (stift 3, 6) för RJ-45 |
| PoE-frånkopplingsläge | DC-frånkoppling |
| PoE-spänning | +46 ~ +48 VDC beroende på matningsingång |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +46 VDC ~ +53 VDC |
| Förbrukning | 0,12 A @ 48 VDC utan PD-belastning 3,0 A @ 48 VDC med PD full belastning |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 190 x 100 x 56 (W x L x H) |
| Installation | Väggmontering |
| Skyddsklass (IP) | IP40 |
| Miljö | |
| Driftstemperatur | -40 °C ~ +75 °C |
| Lagringstemperatur | -40 °C ~ +85 °C |
| Luftfuktighet | 10 % ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

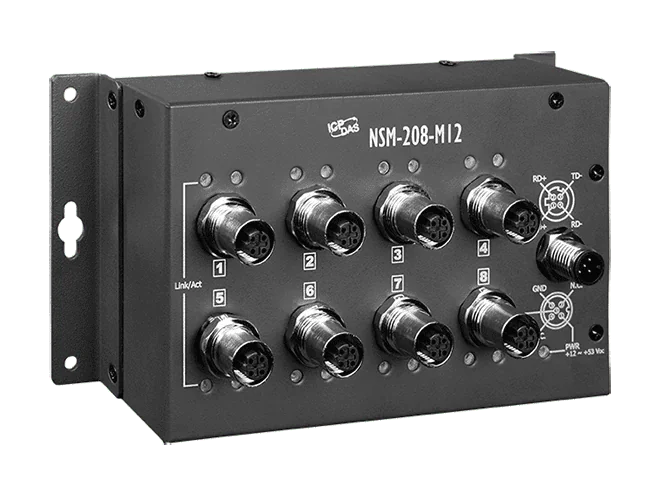

Den NSM-208-M12 är en ohanterad Ethernet-switch med store-and-forward-funktion och åtta M12-portar med D-kodning för 10/100 Mbps. Den passar ingenjörer som behöver en robust nätverksstomme som är plug-and-play utan konfigurationsarbete. Varje port förhandlar hastigheten automatiskt och hanterar MDI/MDI-X-korsning automatiskt.Switchen är kompatibel med EN50155, EN50121-3-2, EN50121-4 och NEMA TS2. Den breda ingången på 12 till 53 VDC accepterar vanliga industriella matningsspänningar utan extern omvandlare, vilket förenklar installationen. Den har skydd mot omvänd polaritet, och metallhöljet är klassat IP40 för väggmontering.Beställningskoden NSM-208-M12 CR innehåller åtta M12D-4P-IP68-kontakter, åtta A-CAP-M12M-skyddslock, en M12A-5P-IP68-kontakt och ett A-CAP-M12F-skyddslock.AnvändningsområdenIndustriella Ethernet-nätverk i tuffa miljöerInstallationer utsatta för kraftiga vibrationer och stötarIndustriella tillämpningar som kräver en DC-matning med brett ingångsområde
