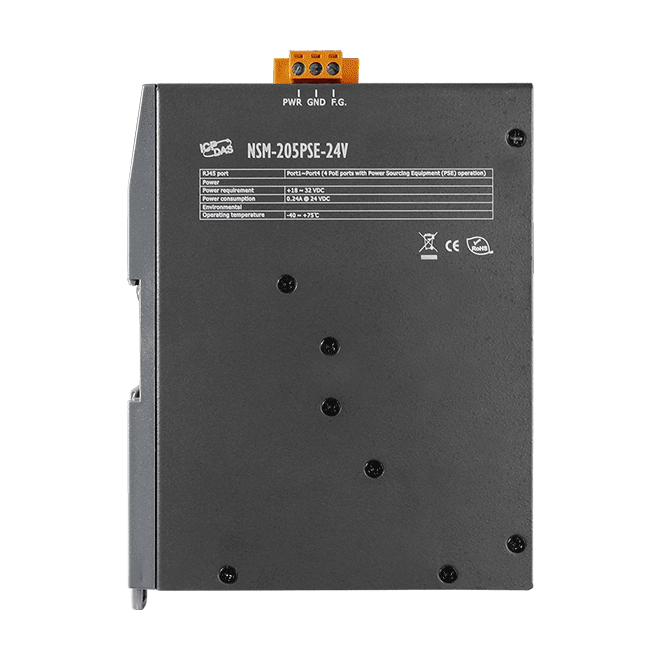

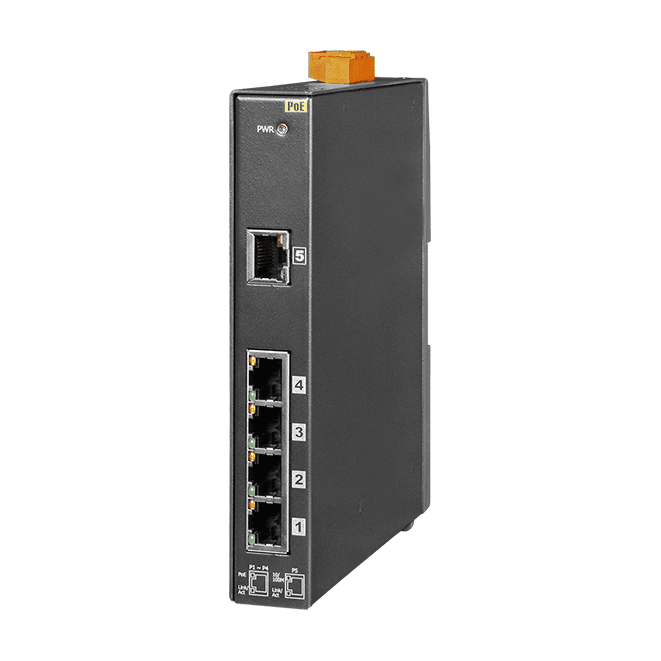

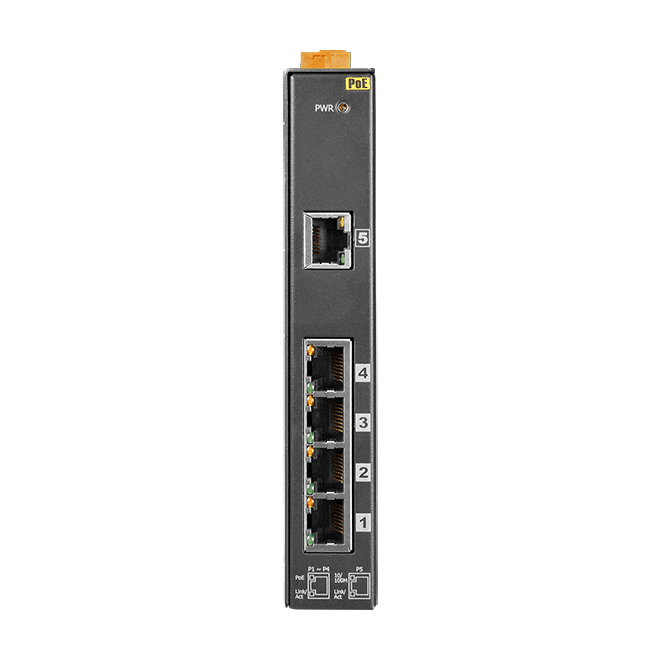

NSM-205PSE-24V Switch för PoE Ethernet, 5-portar Ohanterad 10/100 Mbps (PSE)
Ohanterad 5-portars Ethernet-switch 10/100 Mbps med fyra IEEE 802.3af/at PoE PSE-portar, metallhölje och +12 till +32 VDC ingång för DIN-skenmontage.
- Fyra IEEE 802.3af/at-kompatibla PoE PSE-portar plus en standard 10/100Base-TX-port
- Upp till 15,4 W per PoE-kanal
- Brett ingångsområde +12 VDC till +32 VDC med skydd mot omvänd polaritet
- Inbyggd boost för PoE där +48 VDC inte finns tillgänglig
- Store-and-forward-behandling med 2K MAC-tabell och 1 Mbit ramsbuffertminne
- IEEE 802.3x och back pressure-flödeskontroll
3 765,45 kr per st.
| 1-9 st. | 3 765,45 kr | |
|---|---|---|
| 10-30 st. | 3 578,83 kr | −5 % |
| 31+ st. | 3 392,20 kr | −10 % |
Produktinformation "NSM-205PSE-24V Switch för PoE Ethernet, 5-portar Ohanterad 10/100 Mbps (PSE)"
NSM-205PSE-24V CR är en ohanterad industriell Ethernet-switch med fem 10/100Base-TX RJ-45-portar, varav fyra fungerar som PoE PSE-portar (strömförsörjande utrustning) som försörjer anslutna strömmottagande enheter med ström via datakabeln. Varje PoE-port levererar upp till 15,4 W, vilket gör att ett enda 24 VDC-nätaggregat kan driva flera fjärrenheter från en central punkt.
Switchen är avsedd för installationer där en 48 VDC-försörjning inte finns tillgänglig. Det inbyggda boost-steget gör att PoE-portarna kan matas från det breda ingångsområdet +12 VDC till +32 VDC, vilket håller strömarkitekturen enkel i skåp och på DIN-skenor.
Metallhöljet, IP30-klassningen och driftområdet -40 °C till +75 °C passar krävande industriella miljöer. Store-and-forward-växling, IEEE 802.3x-flödeskontroll och 1500 Vrms isolation kompletterar specifikationen för pålitlig nätverkskommunikation på produktionsgolvet.
Användningsområden
- Försörjning av PoE-enheter från ett centralt 24 VDC-nätaggregat
- Industriella Ethernet-nätverk där en 48 VDC-försörjning inte finns tillgänglig
| Driftstemperatur: | -40 ~ +75 °C |
|---|---|
| Gränssnitt: | 10/100Base-TX |
| Hölje: | Metall |
| Montering: | DIN-skena |
| Portar: | 5 |
| Produkttyp: | Ethernetswitch |
| Strömingång: | +12 ~ +32 VDC |
| PoE: | 4 PSE (802.3af/at) |
| Isolation: | 1500 Vrms |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | Ström, Länk/Akt, 10/100M, strömenhet detekterad |
| Ethernet | |
| Portar | 5 x RJ-45, 10/100Base-TX |
| Standarder | IEEE 802.3, 802.3u, 802.3x ,802.3af (Power over Ethernet) |
| Bearbetningstyp | Store & forward |
| MAC-tabell | 2K |
| Bildbuffertminne | 1 Mbit |
| Flödeskontroll | IEEE 802.3x flödeskontroll, bakåttrycksflödeskontroll |
| Isolation | 1500 Vrms 1 minut |
| PoE-teknik | |
| PoE-efterlevnad | 100 % kompatibel med IEEE 802.3af |
| PoE-effekt | Upp till 15,4 watt per kanal |
| PoE-stiftallokering | V+ (stift 1, 2), V- (stift 3, 6) |
| PoE-spänning | +48 VDC |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +12 VDC ~ +32 VDC |
| Förbrukning | 0,24 A @ 24 VDC utan PD-belastning 3,2 A @ 24 VDC med PD full belastning |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 25 x 168 x 119 (W x L x H) |
| Installation | DIN-skenemontering |
| Skyddsklass (IP) | IP30 |
| Miljö | |
| Driftstemperatur | -40 °C ~ +75 °C |
| Lagringstemperatur | -40 °C ~ +85 °C |
| Luftfuktighet | 10 % ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter
Centraliserad PoE-strömförsörjning för ett oadresserbart industriellt Ethernet-segment. NS-205PSE-24V CR växlar trafik mellan fem 10/100Base-TX-portar, och fyra av dessa portar fungerar som strömkällor (PSE) för att driva IEEE 802.3af/at-kompatibla PD-enheter. Varje PSE-port levererar upp till 15,4 W, så ett enda likströmsaggregat inom området +12 VDC till +32 VDC kan försörja fjärranslutna enheter utan separat lokal strömförsörjning vid varje enhet.Switchen passar installationer där ingen +48 VDC PoE-strömförsörjning finns tillgänglig. Store-and-forward-behandling, en MAC-tabell på 2K, en ramebuffert på 1 Mbit samt flödeskontroll enligt IEEE 802.3x och back pressure ger tillförlitlig vidarebefordran. Skydd mot omvänd polaritet och ett driftområde på -40 °C till +75 °C ger extra robusthet vid installation i skåp.Statuslysdioder visar ström, länk och aktivitet, 10/100M-hastighet samt PD-detektering, vilket förenklar driftsättning och felsökning. Plasthöljet monteras på DIN-skena och mäter 31 x 157 x 113 mm (B x L x H). Enheten är märkt med CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenFörsörjning av PoE-enheter på fjärrplatser i industriella Ethernet-nätverk från ett 24 VDC-aggregatCentraliserad PoE-strömfördelning där ingen +48 VDC PoE-strömförsörjning finns tillgänglig
NSM-208PSE-24V CR är en ohanterad industriell Ethernet-switch som levererar ström till anslutna enheter via nätverkskabeln. Alla åtta RJ-45-portar fungerar som PoE-strömkällor (PSE), så en central strömförsörjning kan driva PoE-slutenheter tillsammans med deras datakopplingar.Varje port levererar upp till 15,4 W och är 100 % kompatibel med IEEE 802.3af. Switchen detekterar strömförsörjda enheter automatiskt och hanterar effekten per port, med övertemperatur-, överström- och över-/underspänningsdetektering. Dess +24 VDC-ingång höjs till den +48 VDC som PoE kräver, vilket är användbart där en +48 VDC-försörjning inte finns tillgänglig.Metallhöljet, DIN-skensmontering eller valfri väggmontering och IP30-klassning passar industriella installationer. Driftområdet är -40 °C ~ +75 °C, och en reläalarmutgång med märkdata 2 A @ 30 VDC finns.AnvändningsområdenCentral strömförsörjning för PoE-matade Ethernet-enheter

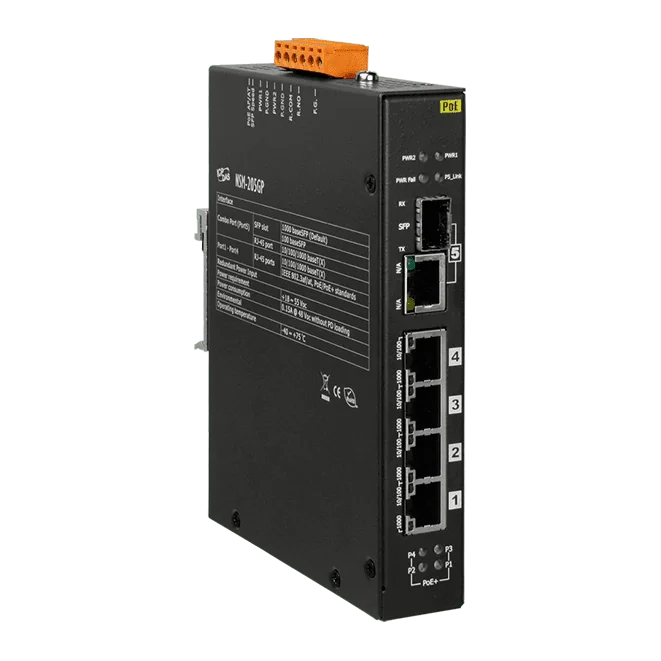

Den NSM-205GP är en oadministrerad Gigabit Ethernet-switch som kombinerar fyra PoE+-portar med en fiberredo uplink, så att en industriell nätdel kan förse närliggande enheter med både data och ström. Portarna 1 till 4 fungerar som strömkällutrustning (PSE) och levererar upp till 30 W per kanal till IEEE 802.3af/at-strömmatade enheter.Spänningsförstärkningsteknik är utformad för att hålla full PSE-spänning tillgänglig på varje PoE-port när switchen drivs från en industriell 24 V-källa, vilket hjälper när standardenheter placeras långt bort i ett skåp eller en maskin. Dubbla redundanta +18 ~ +55 VDC-ingångar med skydd mot omvänd polaritet och ett reläalarmutgång ökar robustheten på strömsidan av installationen.Lämplig för centraliserad PoE-distribution i kompakta styrskåp och maskinkapslingarStore-and-forward-switchning med en 8 K MAC-tabell och stöd för jumbo-ramar upp till 10 K vid 1000MAnvändningsområdenCentraliserad PoE-strömdistribution till IEEE 802.3af/at-strömmatade enheterIndustriella Ethernet-nätsegment i styrskåp och maskinkapslingarInstallationer som matas från industriell 24 V- eller 48 V DC-ström

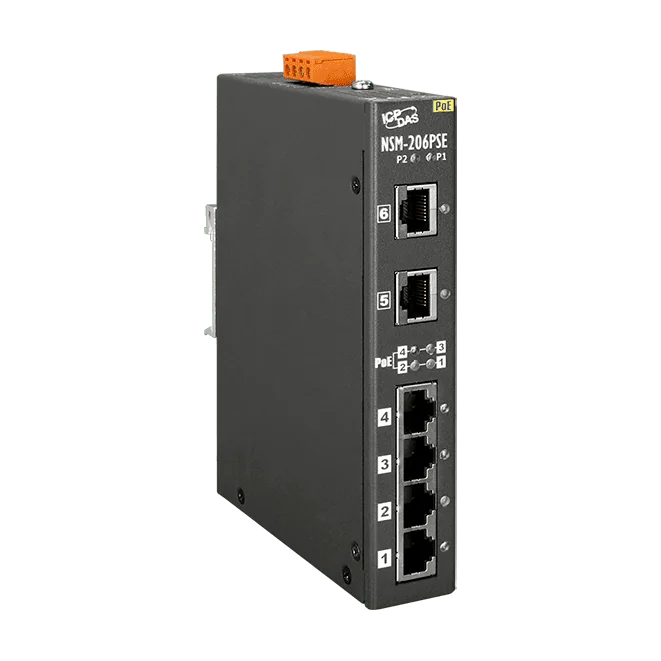

Den NSM-206PSE är en ohanterad Ethernet-switch med 6 portar som fungerar som strömkälla (Power Sourcing Equipment, PSE) på portarna 1 till 4. Den gör det möjligt att centralisera strömförsörjningen till anslutna enheter, så att enheter med PoE kan matas via samma kabel som dataanslutningen, med upp till 30 W per kanal.Portarna 1 till 4 uppfyller fullt ut IEEE 802.3af och 802.3at, med automatisk detektering och strömhantering. Enheten drivs från en redundant dubbel ingång på 12 till 57 VDC med skydd mot omvänd polaritet, och switcharkitekturen med store and forward arbetar i linjehastighet med autoförhandling 10/100 Mbps på varje port.Switchen har metallhölje och monteras på DIN-skena eller, som tillval, på vägg. Driftstemperaturen är -40 °C till +75 °C. Beställningskodsvarianten CR levereras med metallhölje och är RoHS-kompatibel.AnvändningsområdenCentraliserad strömfördelning till IEEE 802.3af/at-strömmatade enheter (PD)Industriella Ethernet-nätverk som kräver PoE från en DIN-skenmonterad switch
