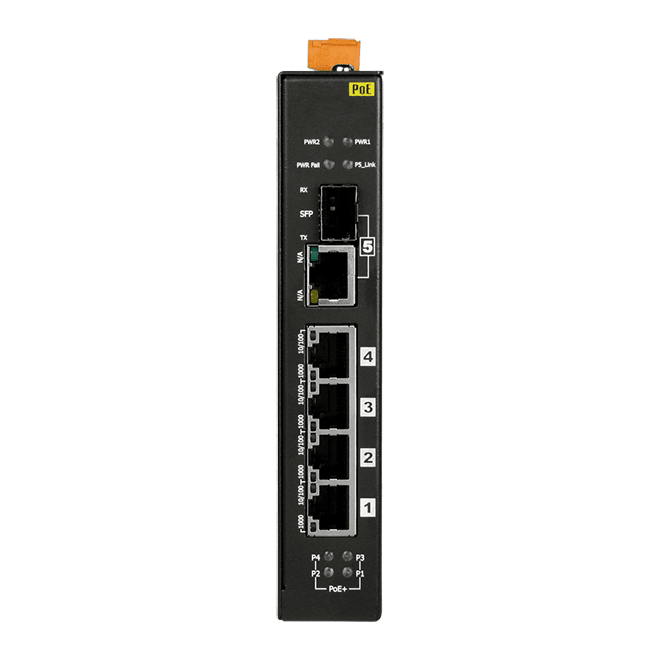

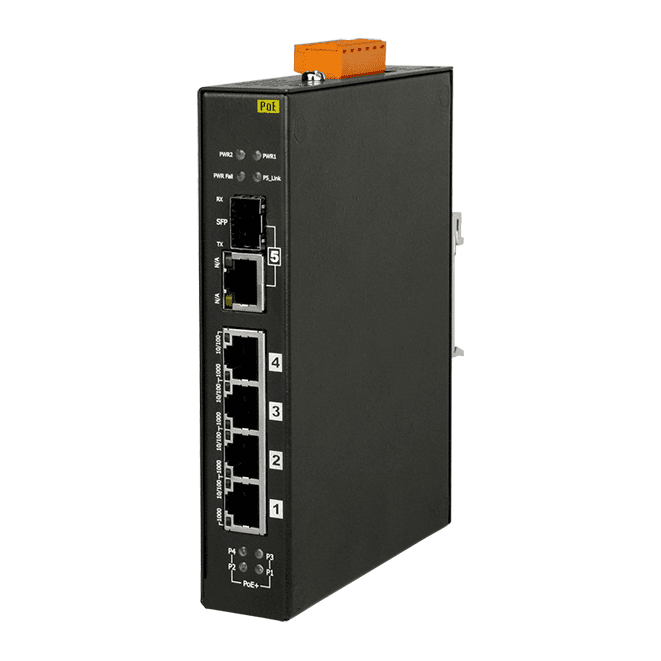

NSM-205GP PoE+ Gigabit oadministrerad Ethernet-switch, 4-portars PSE med SFP-combo
Oadministrerad 5-portars Gigabit Ethernet-switch med fyra IEEE 802.3af/at PoE+ PSE-portar, upp till 30 W per port, en RJ-45/SFP-combo-port och dubbla +18 ~ +55 VDC-strömingångar.
- Fyra PoE/PoE+ PSE-portar fullt kompatibla med IEEE 802.3af/at, upp till 30 W per kanal
- Spänningsförstärkningsteknik bibehåller full PSE-spänning på alla PoE-portar från industriella 24 V-strömkällor
- Fyra 10/100/1000Base-T RJ-45-portar plus en RJ-45/SFP-combo-port för fiber- eller kopparuplink
- Store-and-forward-switchning i wire-speed med 8 K MAC-tabell och 10 Gbps minnesbandbredd
- Jumbo-ramar upp till 10 K vid 1000M och IEEE 802.3x-flödeskontroll
- Redundanta +18 ~ +55 VDC-strömingångar med skydd mot omvänd polaritet och ett reläalarmutgång märkt 1 A @ 30 VDC
5 060,86 kr per st.
| 1-9 st. | 5 060,86 kr | |
|---|---|---|
| 10-30 st. | 4 808,36 kr | −5 % |
| 31+ st. | 4 555,87 kr | −10 % |
Produktinformation "NSM-205GP PoE+ Gigabit oadministrerad Ethernet-switch, 4-portars PSE med SFP-combo"
Den NSM-205GP är en oadministrerad Gigabit Ethernet-switch som kombinerar fyra PoE+-portar med en fiberredo uplink, så att en industriell nätdel kan förse närliggande enheter med både data och ström. Portarna 1 till 4 fungerar som strömkällutrustning (PSE) och levererar upp till 30 W per kanal till IEEE 802.3af/at-strömmatade enheter.
Spänningsförstärkningsteknik är utformad för att hålla full PSE-spänning tillgänglig på varje PoE-port när switchen drivs från en industriell 24 V-källa, vilket hjälper när standardenheter placeras långt bort i ett skåp eller en maskin. Dubbla redundanta +18 ~ +55 VDC-ingångar med skydd mot omvänd polaritet och ett reläalarmutgång ökar robustheten på strömsidan av installationen.
- Lämplig för centraliserad PoE-distribution i kompakta styrskåp och maskinkapslingar
- Store-and-forward-switchning med en 8 K MAC-tabell och stöd för jumbo-ramar upp till 10 K vid 1000M
Användningsområden
- Centraliserad PoE-strömdistribution till IEEE 802.3af/at-strömmatade enheter
- Industriella Ethernet-nätsegment i styrskåp och maskinkapslingar
- Installationer som matas från industriell 24 V- eller 48 V DC-ström
| Driftstemperatur: | -40 ~ +75 °C |
|---|---|
| Gränssnitt: | RJ-45 / SFP |
| Hölje: | Metall |
| Montering: | DIN-skena / vägg |
| Portar: | 5 |
| Produkttyp: | Ethernetswitch |
| Protokoll: | PoE (IEEE 802.3af/at) |
| Reläutgångar: | 1 |
| Strömingång: | +18 ~ +55 VDC |
| PoE: | 4 portar, upp till 30 W per port |
| Isolation: | 1500 Vrms |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | PWR1, PWR2, Strömfel, 10/100M, 1000M, Länk/Akt, strömenhet detekterad |
| Ethernet | |
| Portar | 4 x RJ-45, 10/100/1000Base-T 1 x RJ45 /SFP-plats combo, 10/100/1000Base-T |
| Standarder | IEEE 802.3 för 10Base-T IEEE 802.3u för 100Base-TX IEEE 802.3ab för 1000Base-T IEEE 802.3x för flödeskontroll IEEE 802.3af Power Over Ethernet IEEE 802.3at Power Over Ethernet Energy Efficient Ethernet (EEE) enligt 802.3az; ger energibesparing under inaktiv nätverksaktivitet |
| Bearbetningstyp | Store & forward, hastighetsväxling på wire-nivå |
| MAC-tabell | 8 K |
| Minnesbandbredd | 10 Gbps |
| Bildbuffertminne | 1 Mbit |
| Flödeskontroll | IEEE802.3x flödeskontroll, bakåttrycksflödeskontroll |
| Jumbo-ramar | 10 K för hastighet 1000M |
| Isolation | 1500 Vrms 1 minut |

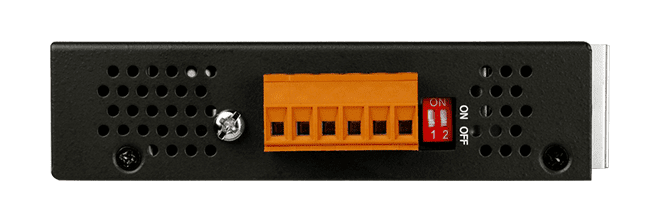

| DIP-omkopplare | 100BaseSFP/1000BaseSFP och PoE/PoE+-inställning |
| PoE-teknik | |
| PoE-efterlevnad | 100 % kompatibel med IEEE 802.3at |
| PoE-effekt | Upp till 30 watt per kanal |
| PoE-drift | Automatisk detektering och strömhantering |
| PoE-stiftallokering | V+ (stift 1, 2), V- (stift 3, 6) |
| PoE-frånkopplingsläge | DC-frånkoppling |
| Fiber | |
| Portar | 1 x 1000Base/100Base SFP-plats |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +18 ~ +55 VDC redundanta dubbla ingångar |
| Redundanta strömingångar | Ja |
| Förbrukning | 0,13 @ 48 VDC utan PD-belastning; 3,1 A @ 48 VDC med PD full belastning (30 W per port) 0,25 @ 24 VDC utan PD-belastning; 6,2 A @ 24 VDC med PD full belastning (30 W per port) |
| Larmutgång | Ja,relä 1 A @ 30 VDC |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | DIN-skenemontering: 28 x 160 x 121 (B x L x H) Väggmontering: 28 x 199 x 114 (B x L x H) |
| Installation | DIN-skenemontering eller väggmontering (tillval) |
| Skyddsklass (IP) | IP30 |
| Miljö | |
| Driftstemperatur | -40 °C ~ + 75 °C |
| Lagringstemperatur | -40 °C ~ + 85 °C |
| Luftfuktighet | 10 % ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
ASO-0015 är en valfri väggmonteringssats för moduler med metallkapsling och en kapslingsbredd på 28 mm. Den gör det möjligt att montera modulen på en vägg eller panel utan DIN-skena, vilket passar installationer där utrymmet på skenan är begränsat eller monteringsytan är plan.Satsen innehåller två väggmonteringsfästen och sex skruvar, så allt som behövs för fästningen levereras i ett paket. Fästets mått anges av tillverkaren i millimeter.Satsen är RoHS- och WEEE-certifierad. Kontrollera kapslingsbredden på din modul innan beställning, eftersom detta tillbehör endast är konstruerat för storleken 28 mm.AnvändningsområdenVäggmontering av moduler med metallkapsling på 28 mm bredd i styrskåp och panelerInstallationer där DIN-skensmontering inte är praktisk

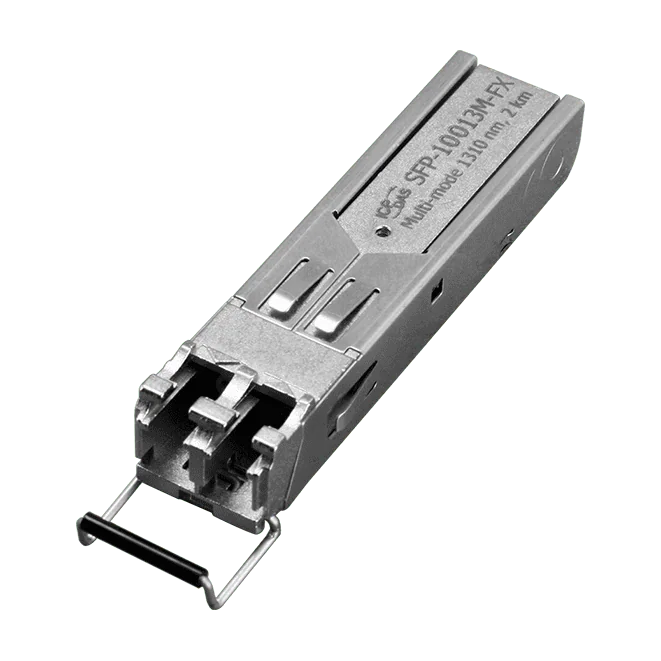

SFP-100M13M-FX är en 100Base-FX SFP-modul (small form-factor pluggable) för fiberswitchar. Den använder multimodfiber med 1310 nm våglängd och LC-kontakt för att föra Ethernet-länkar över avstånd på upp till 2 km.Eftersom modulen är hot-pluggbar kan den monteras eller bytas ut för att bygga ut en befintlig fiberswitchinstallation. Att flytta Ethernet-segmentet till fiber bidrar dessutom till att minska EMI och störningar, vilket passar anläggningar och skåp med kraftiga elektriska störningar.Välj denna beställningskod när du behöver multimod 100Base-FX med en räckvidd på 2 km vid 1310 nm och ett driftområde på -40 ~ +85 °C. Modulen är certifierad enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenUtbyggnad av Ethernet på fiberswitcharIndustriella länkar i elektriskt störiga miljöer

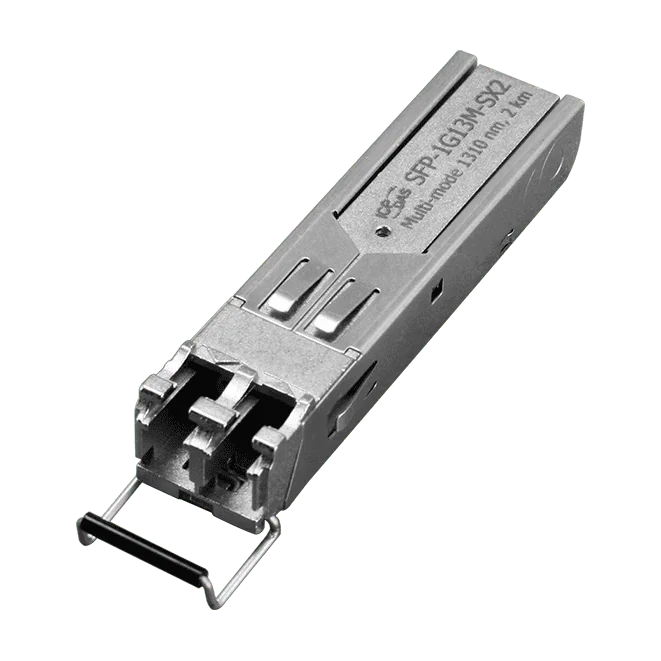

The SFP-1G13M-SX2 är en 1000Base-SX2 SFP-transceiver för multimodfiberlänkar med LC-kontakt. Den arbetar på 1310 nm och är dimensionerad för avstånd upp till 2 km, vilket gör den till ett praktiskt val när en fiberswitch behöver en extra gigabituppkoppling eller port.Eftersom modulen är hot-pluggbar kan den monteras eller bytas medan värdswitchen är i drift, vilket förenklar nätverksutbyggnad och underhåll. Enligt tillverkaren minskar även övergången till fiber för Ethernet-anslutningen EMI och brusstörningar jämfört med kopparkabel.Beställningskoden SFP-1G13M-SX2 CR är den artikel som säljs här. Dess driftstemperaturintervall på -40 ~ +85 °C passar krävande industriella skåp. Modulen är märkt med CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenUtökning av Ethernet-anslutningar på fiberswitcharGigabit-fiberuppkopplingar och länkar inom industriella nätverk

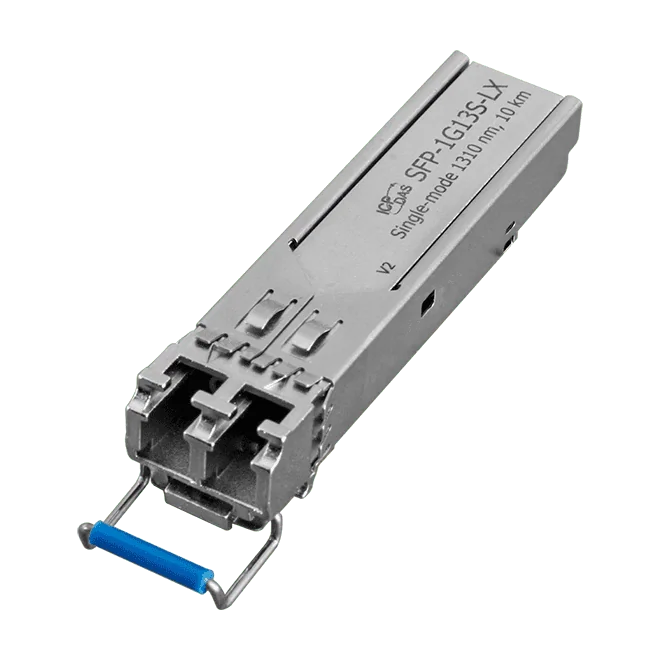

SFP-1G13S-LX är en SFP-modul (small form-factor pluggable) för 1000Base-LX avsedd för fiberswitchar. Den använder ett singlemode-optiskt gränssnitt på 1310 nm med LC-kontakt och är specificerad för en räckvidd på 10 km, vilket gör den lämplig för att utöka Ethernet-länkar över fiber.Modulen stöder hot plugging, vilket innebär att den kan monteras eller bytas i en fiberswitch i drift utan att värdenheten stängs av. ICP DAS positionerar SFP-moduler som ett sätt att förlänga Ethernet-kabeldragning och samtidigt bidra till att minska EMI och störningar.Beställningskoden SFP-1G13S-LX CR är listad med certifieringarna CE, UKCA, FCC, RoHS och WEEE samt ett driftstemperaturområde på -40 ~ +85 °C.AnvändningsområdenFörlängning av Ethernet-länkar över singlemode-fiber i installationer med fiberswitcharFiberuppkopplingar för industriella Ethernet-switchar med SFP-platser

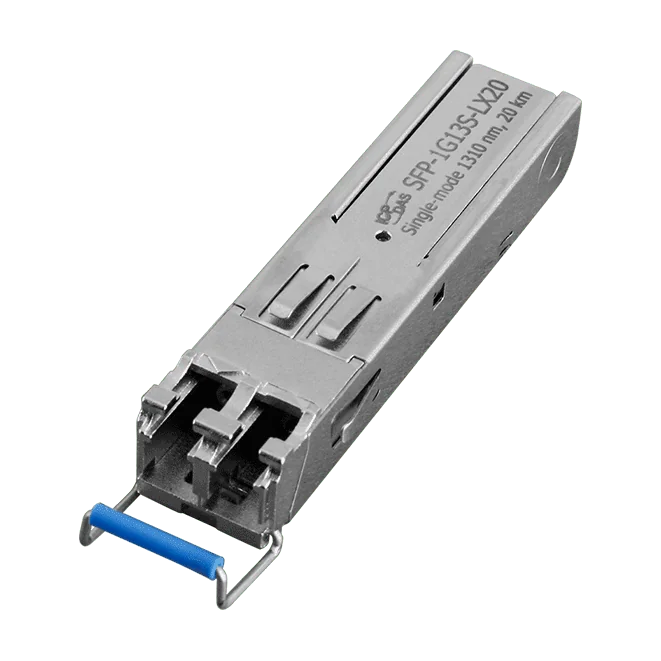

Den SFP-1G13S-LX20 CR är en 1000Base-LX20 SFP-modul (small form-factor pluggable) för singelmodfiberlänkar på upp till 20 km. Modulen arbetar på våglängden 1310 nm och har en LC-kontakt. Den är avsedd för användning med fiberswitchar där gigabitanslutning över lång räckvidd behövs utan kopparkablage.Eftersom modulen stöder hot plugging kan den monteras eller bytas medan utrustningen är i drift, vilket förenklar nätverksutbyggnad och underhåll. Genom att flytta länken till fiber minskar även störningar från EMI och brus på Ethernetkablaget.Viktiga specifikationer enligt tillverkarens data:Hastighet: 1000Base-LX20Läge: Singelmod, LC-kontaktVåglängd: 1310 nmRäckvidd: 20 kmDriftstemperatur: -40 ~ +85 °CAnvändningsområdenGigabituplänkar och förlängningar för fiberswitcharEthernetlänkar över lång sträcka i singelmod i industriella nätverk

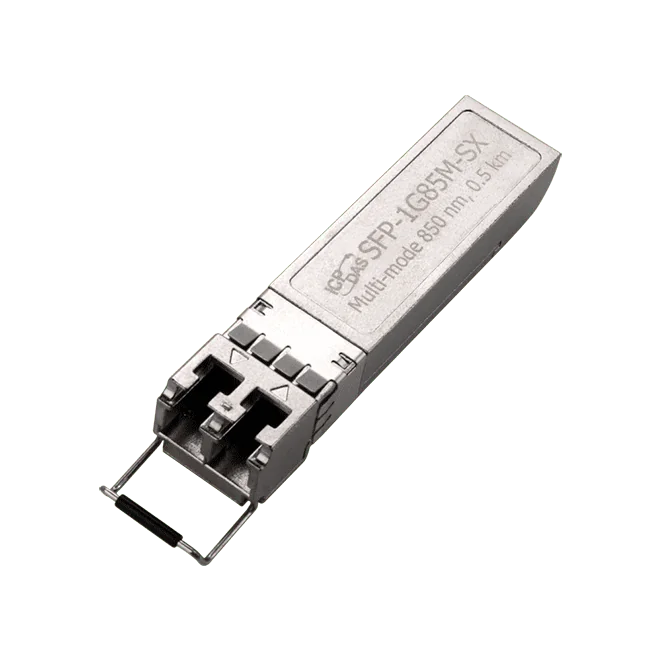

SFP-1G85M-SX CR är en 1000Base-SX SFP-modul för multimodfiberlänkar på 850 nm, med LC-kontakt och en specificerad räckvidd på 0,5 km. Den är avsedd för fiberswitchar som stöder SFP-moduler och ger gigabitfiberanslutning där en port behöver uppgraderas eller en länk behöver förlängas.Eftersom modulen stöder hot-plugging kan den sättas in eller tas ur medan utrustningen är i drift, vilket förenklar underhåll och framtida portändringar. Att använda fiber i stället för koppar för länken bidrar också till att minska EMI och brusstörningar, enligt tillverkaren.Modulen är specificerad för driftstemperaturen -40 ~ +85 °C och har CE-, UKCA-, FCC-, RoHS- och WEEE-märkning. Kontrollera att din värdswitch är kompatibel med SFP-moduler innan beställning.AnvändningsområdenGigabit multimodfiberuplänkar i fiberswitchar med SFP-portarFörlängning av Ethernet-anslutningar över fiber där EMI och brus är ett problem
