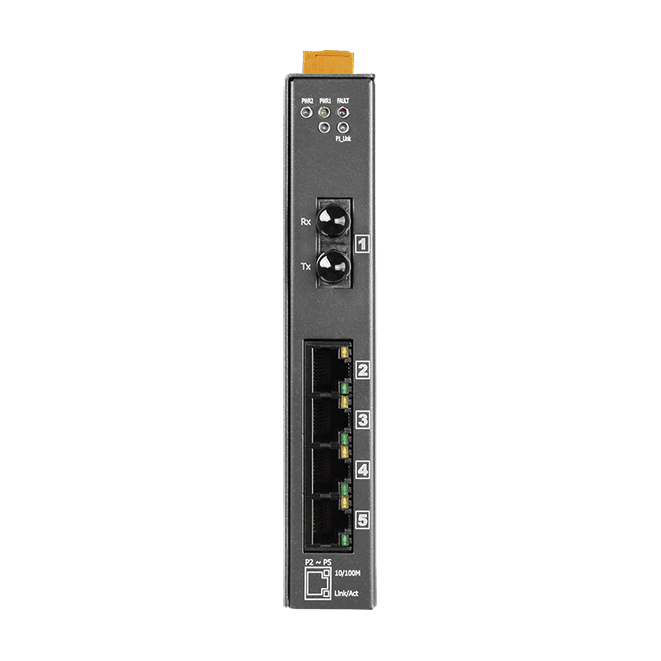

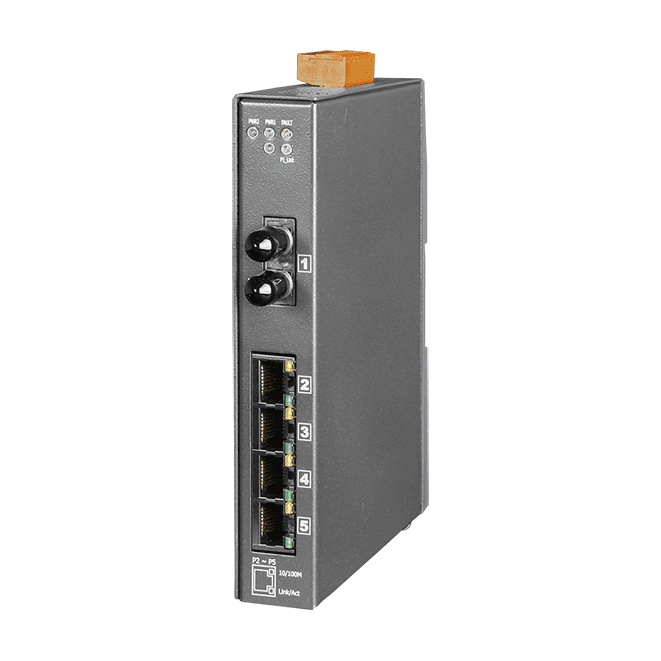

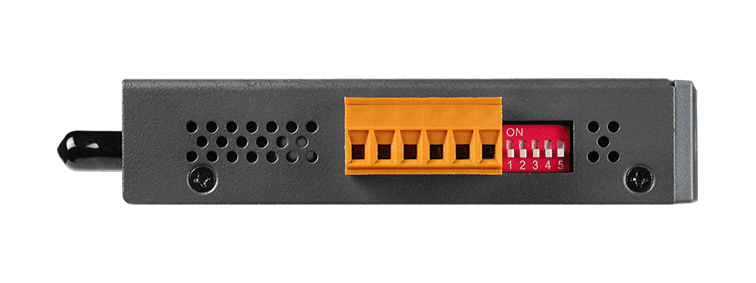

NSM-205AFT-T Ohanterad Ethernet-switch, 4-port 10/100 + 1 multimode ST-fiber

NS-205AFT-T är en oohanterad Ethernet-switch som kombinerar fyra 10/100Base-TX RJ-45-portar med en enda 100Base-FX multimode-fiberport med ST-kontakt. Fiberuplänken överför 100 Mbps över avstånd på upp till 2 km, och eftersom länken är optisk kopplas inte elektriskt brus från produktionsgolvet in i signalvägen.Enheten accepterar en bred likspänningsmatning på +12 till +48 VDC via redundanta spänningsingångar, så den kan drivas från de vanliga likspänningar som används inom industriell automation utan extern omvandlare. Skydd mot omvänd polaritet och ett reläalarmutgång med märkdata 2 A @ 30 VDC möjliggör enkel övervakning av matning och fel. Skydd mot broadcast-storm ingår.Montering sker på DIN-skena. Huset är av plast och det angivna driftsområdet är -30 °C till +75 °C, med förvaring mellan -40 °C och +85 °C. För fiberlänken rekommenderar databladet kabel 62,5/125 µm för fullduplexdrift.AnvändningsområdenEthernet-nätverk för industriell automationFiberbaserade länkar mellan segment i industriella nätverk

NS-205AFC-T CR är en ohanterad Ethernet-switch som kombinerar fyra 10/100Base-TX RJ-45-portar med en 100Base-FX-multimodfiberport med SC-kontakt. Fiberlänken håller elektriskt brus borta från signalvägen och ger en räckvidd på upp till 2 km i full duplex, vilket passar förbindelser mellan skåp eller byggnader där koppar inte skulle vara tillförlitlig.Switchen accepterar redundanta matningar på +12 till +48 VDC, så den kan köras direkt från vanliga industriella DC-skenor utan extern omvandlare. Skydd mot omvänd polaritet och ett reläalarmutgång på 2 A @ 30 VDC underlättar felövervakning på plats.Store-and-forward-bearbetning, IEEE 802.3x-flödeskontroll och skydd mot broadcast-stormar stödjer stabil drift i små industriella Ethernet-segment. Montering sker på DIN-skena, och driftområdet är -30 °C till +75 °C.AnvändningsområdenIndustriella Ethernet-segment som kräver en fiberlänk för brusimmunitetFiberuppkopplingar mellan skåp eller byggnader för Ethernet-anslutna enheterInstallationer med 12 till 48 VDC matning och utan extern omvandlare

The NS-205AFCS-T CR är en oohanterad Ethernet-switch som ansluter fyra RJ-45-kopparportar (10/100Base-TX) till en singelmods-fiberport (100Base-FX, SC-kontakt). Fiber håller elektriskt brus borta från länken och stödjer avstånd upp till 30 km, där 9/125 μm fiber rekommenderas för fullduplexdrift.Strömmen matas via redundanta dubbla ingångar för +12 till +48 VDC med skydd mot omvänd polaritet, så switchen kan drivas från vanliga industriella matningsspänningar utan extern omvandlare. En reläalarmutgång (2 A @ 30 VDC) och statuslysdioder underlättar övervakningen.Plasthöljet monteras på en DIN-skena och är specificerat för ett driftområde på -30 °C till +75 °C. Denna beställningskod är singelmodsvarianten för 30 km med SC-kontakt i NS-205-serien.AnvändningsområdenNätverk för industriell automationLångdistans-Ethernetlänkar över singelmodsfiberElektriskt brusiga miljöer

Den NS-205AFCS-60T är en oövervakad Ethernet-switch som kombinerar fyra RJ-45-kopparportar med en 100Base-FX-fiberport för enkelmod. Den passar ingenjörer som behöver förlänga ett 10/100 Mbps-segment över långa avstånd samtidigt som elektriskt brus hålls borta från länken.Fiberporten använder SC-kontakt och klarar upp till 60 km, där 9/125 μm fiber rekommenderas för fullduplexdrift. Redundanta dubbla +12 till +48 VDC-ingångar med skydd mot omvänd polaritet gör att switchen kan drivas från vanliga industriella matningsspänningar utan extern omvandlare, och ett reläalarmutgång rapporterar strömfel.Store-and-forward-behandling med en MAC-tabell på 2048 poster och 1 Mbit ramminneDIN-skensmontering i ett plasthölje på 31 x 157 x 123 mm (B x L x H)Driftområde på -30 °C till +75 °C, lämpligt för krävande skåpmiljöerAnvändningsområden10/100 Mbps Ethernet-länkar över långa avstånd mellan byggnader eller fjärrplacerade maskinplatserElektriskt bullriga industrimiljöer där fiber isolerar länkenIndustriella automationspaneler som drivs från 12 till 48 VDC-matningar

NSM-205AFC-T är en ohanterad switch som kombinerar fyra RJ-45-portar för 10/100Base-TX med en multimode-fiberport för 100Base-FX som använder SC-kontakt. Fiberuplänken överför 100 Mbps i full duplex över sträckor på upp till 2 km, och den är betydligt mindre känslig för elektriskt brus än kopparkablar, vilket gör den lämplig för bullriga industrimiljöer.Strömmatningen sker via redundanta ingångar på +12 ~ +48 VDC med skydd mot omvänd polaritet, så enheten kan drivas från flera vanliga industriella DC-källor. Ett reläalarmutgång och PWR_Fault-indikering hjälper till att signalera strömproblem, och skydd mot broadcast storm bidrar till att hålla nätverket stabilt vid hög broadcast-trafik.Metallhöljet är konstruerat för DIN-skenmontage i styrskåp och har skyddsklass IP30, med driftstemperatur på -30 °C ~ +75 °C och lagringstemperatur på -40 °C ~ +85 °C. Stödda standarder är IEEE 802.3, 802.3u och 802.3x, med 1500 Vrms isolation mellan portarna i en minut.AnvändningsområdenFörlängning av Ethernet-segment över multimode-fiber på upp till 2 kmAnslutning av enheter i elektriskt bullriga industriområden där kopparsträckor är problematiskaNätverk i styrskåp som matas från redundanta DC-källor

Den NSM-205AFCS-T CR är en oövervakad Ethernet-switch som kombinerar fyra 10/100Base-TX RJ-45-portar med en 100Base-FX-port för enkelmodfiber. Fiberoptiska länkar är immuna mot elektriskt brus och kan spänna över upp till 30 km vid 100 Mbps, vilket gör switchen till ett praktiskt val för att utöka industriella Ethernet-segment över stora anläggningar.Strömmen tillförs via två redundanta ingångar som accepterar +12 till +48 VDC, med skydd mot omvänd polaritet. Detta breda spänningsområde täcker vanliga industriella matningsspänningar utan extern omvandlare, och en reläalarmutgång rapporterar strömfel till styrsystemet. Metallhöljet med DIN-skenmontage och IP30-klassning passar för installation i styrskåp.Store-and-forward-behandling, IEEE 802.3x-flödeskontroll och skydd mot broadcast-stormar bidrar till att hålla trafiken under kontroll i nätverket. Enheten är klassad för drift mellan -30 °C och +75 °C och är CE-, UKCA-, FCC-, RoHS- och WEEE-märkt.AnvändningsområdenLångdistanslänkar för Ethernet i industriella automationsnätAnslutning av fjärrplacerade maskiner eller styrskåp över enkelmodfiberBrusutsatta industriella miljöer där fiberisolering föredras

NSM-205AFCS-60T CR kombinerar fyra 10/100Base-TX RJ-45-portar med en enda 100Base-FX-fiberport med SC-kontakt, som arbetar i singlemode för länkar på upp till 60 km. Som ohanterad switch med store-and-forward är den lämplig för att förlänga ett Ethernet-segment över fiber utan ett hanteringslager att konfigurera.Fiberöverföring håller elektriskt brus borta från länken, och Ethernet-portarna är klassade för 1500 Vrms isolation under en minut. Skydd mot broadcast-stormar och IEEE 802.3x-flödeskontroll bidrar till att hålla trafiken igång, medan MAC-tabellen på 2048 och bufferminnet för ramar på 1 Mbit stödjer switchningen.Strömmen kommer från redundanta ingångar på +12 till +48 VDC med skydd mot omvänd polaritet, och ett reläalarmutgång på 2 A vid 30 VDC finns. Metallhöljet har IP30-klassning för DIN-skenmontering och enheten arbetar mellan -30 °C och +75 °C. Den är certifierad för CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenEthernet-nätverk för industriell automationEthernet-länkar över långa avstånd upp till 60 kmElektriskt bullriga miljöer där fiber håller länken fri från störningar
