NSM-205AFCS-T Oövervakad Ethernet-switch, 4 RJ-45 + 1 SC enkelmod-fiber

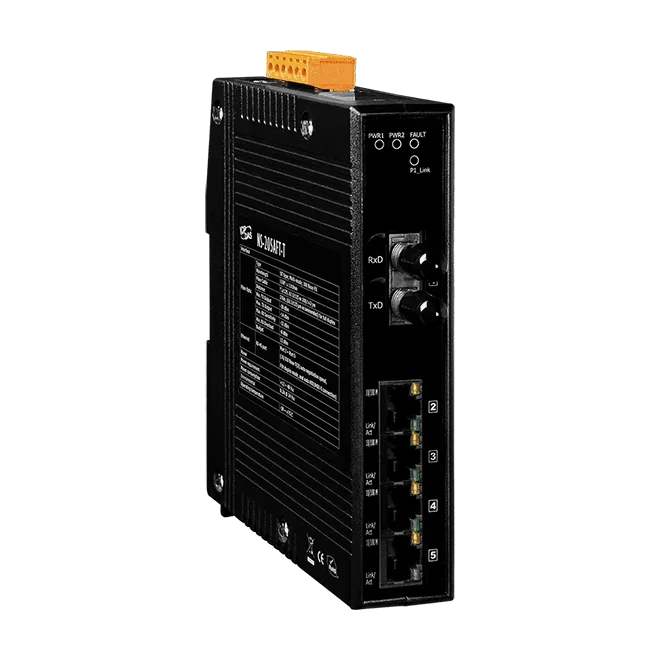

NS-205AFT-T är en oohanterad Ethernet-switch som kombinerar fyra 10/100Base-TX RJ-45-portar med en enda 100Base-FX multimode-fiberport med ST-kontakt. Fiberuplänken överför 100 Mbps över avstånd på upp till 2 km, och eftersom länken är optisk kopplas inte elektriskt brus från produktionsgolvet in i signalvägen.Enheten accepterar en bred likspänningsmatning på +12 till +48 VDC via redundanta spänningsingångar, så den kan drivas från de vanliga likspänningar som används inom industriell automation utan extern omvandlare. Skydd mot omvänd polaritet och ett reläalarmutgång med märkdata 2 A @ 30 VDC möjliggör enkel övervakning av matning och fel. Skydd mot broadcast-storm ingår.Montering sker på DIN-skena. Huset är av plast och det angivna driftsområdet är -30 °C till +75 °C, med förvaring mellan -40 °C och +85 °C. För fiberlänken rekommenderar databladet kabel 62,5/125 µm för fullduplexdrift.AnvändningsområdenEthernet-nätverk för industriell automationFiberbaserade länkar mellan segment i industriella nätverk

NS-205AFC-T CR är en ohanterad Ethernet-switch som kombinerar fyra 10/100Base-TX RJ-45-portar med en 100Base-FX-multimodfiberport med SC-kontakt. Fiberlänken håller elektriskt brus borta från signalvägen och ger en räckvidd på upp till 2 km i full duplex, vilket passar förbindelser mellan skåp eller byggnader där koppar inte skulle vara tillförlitlig.Switchen accepterar redundanta matningar på +12 till +48 VDC, så den kan köras direkt från vanliga industriella DC-skenor utan extern omvandlare. Skydd mot omvänd polaritet och ett reläalarmutgång på 2 A @ 30 VDC underlättar felövervakning på plats.Store-and-forward-bearbetning, IEEE 802.3x-flödeskontroll och skydd mot broadcast-stormar stödjer stabil drift i små industriella Ethernet-segment. Montering sker på DIN-skena, och driftområdet är -30 °C till +75 °C.AnvändningsområdenIndustriella Ethernet-segment som kräver en fiberlänk för brusimmunitetFiberuppkopplingar mellan skåp eller byggnader för Ethernet-anslutna enheterInstallationer med 12 till 48 VDC matning och utan extern omvandlare

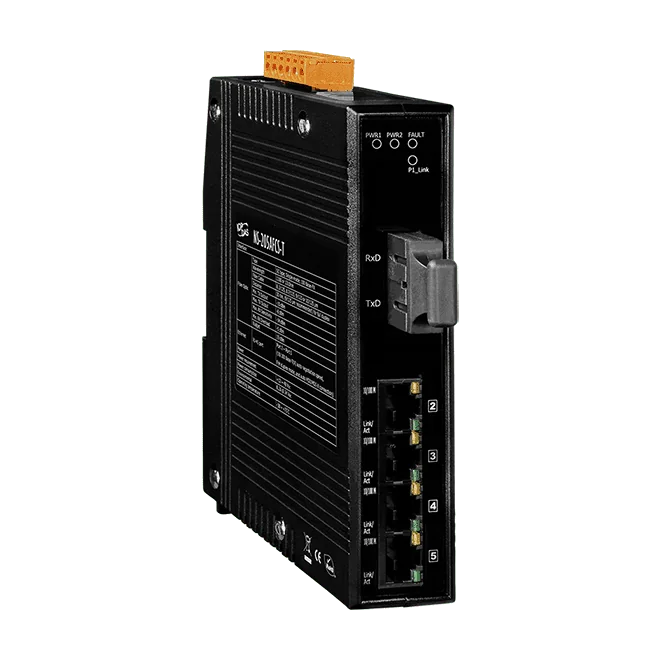

The NS-205AFCS-T CR är en oohanterad Ethernet-switch som ansluter fyra RJ-45-kopparportar (10/100Base-TX) till en singelmods-fiberport (100Base-FX, SC-kontakt). Fiber håller elektriskt brus borta från länken och stödjer avstånd upp till 30 km, där 9/125 μm fiber rekommenderas för fullduplexdrift.Strömmen matas via redundanta dubbla ingångar för +12 till +48 VDC med skydd mot omvänd polaritet, så switchen kan drivas från vanliga industriella matningsspänningar utan extern omvandlare. En reläalarmutgång (2 A @ 30 VDC) och statuslysdioder underlättar övervakningen.Plasthöljet monteras på en DIN-skena och är specificerat för ett driftområde på -30 °C till +75 °C. Denna beställningskod är singelmodsvarianten för 30 km med SC-kontakt i NS-205-serien.AnvändningsområdenNätverk för industriell automationLångdistans-Ethernetlänkar över singelmodsfiberElektriskt brusiga miljöer

Den NS-205AFCS-60T är en oövervakad Ethernet-switch som kombinerar fyra RJ-45-kopparportar med en 100Base-FX-fiberport för enkelmod. Den passar ingenjörer som behöver förlänga ett 10/100 Mbps-segment över långa avstånd samtidigt som elektriskt brus hålls borta från länken.Fiberporten använder SC-kontakt och klarar upp till 60 km, där 9/125 μm fiber rekommenderas för fullduplexdrift. Redundanta dubbla +12 till +48 VDC-ingångar med skydd mot omvänd polaritet gör att switchen kan drivas från vanliga industriella matningsspänningar utan extern omvandlare, och ett reläalarmutgång rapporterar strömfel.Store-and-forward-behandling med en MAC-tabell på 2048 poster och 1 Mbit ramminneDIN-skensmontering i ett plasthölje på 31 x 157 x 123 mm (B x L x H)Driftområde på -30 °C till +75 °C, lämpligt för krävande skåpmiljöerAnvändningsområden10/100 Mbps Ethernet-länkar över långa avstånd mellan byggnader eller fjärrplacerade maskinplatserElektriskt bullriga industrimiljöer där fiber isolerar länkenIndustriella automationspaneler som drivs från 12 till 48 VDC-matningar

NSM-205AFT-T är en ohanterad Ethernet-switch med fyra 10/100Base-TX RJ-45-portar och en multimode-fiberport för 100Base-FX med ST-kontakt. Den passar konstruktioner som behöver föra Ethernet-trafik över fiber, vilket ger en länk som är isolerad från elektriskt brus och stödjer överföringssträckor på upp till 2 km vid fullduplexdrift.Enheten accepterar ett brett ingångsspänningsområde på +12 till +48 VDC med redundanta strömingångar och skydd mot omvänd polaritet, så den kan matas från vanliga industriella försörjningsspänningar utan extern omvandlare. Ett reläalarmutgång samt statuslampor för ström, strömfel, länkaktivitet och 10/100M-hastighet underlättar övervakning i fält.Metallhöljet har klass IP30 och monteras på DIN-skena. Den är specificerad för en driftstemperatur på -30 °C till +75 °C och är CE-, UKCA-, FCC-, RoHS- och WEEE-deklarerad, vilket gör den till ett praktiskt val för kompakta industriskåp.AnvändningsområdenEthernet-nätverk för industriell automationFiberlänkar över sträckor på upp till 2 kmElektriskt bullriga installationer där fiberisolering krävsKompakta DIN-skenskåp med DC-matning

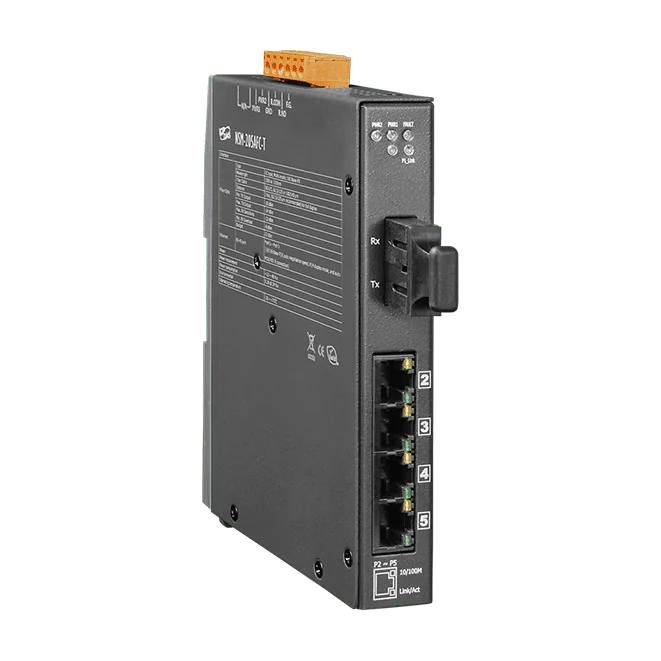

NSM-205AFC-T är en ohanterad switch som kombinerar fyra RJ-45-portar för 10/100Base-TX med en multimode-fiberport för 100Base-FX som använder SC-kontakt. Fiberuplänken överför 100 Mbps i full duplex över sträckor på upp till 2 km, och den är betydligt mindre känslig för elektriskt brus än kopparkablar, vilket gör den lämplig för bullriga industrimiljöer.Strömmatningen sker via redundanta ingångar på +12 ~ +48 VDC med skydd mot omvänd polaritet, så enheten kan drivas från flera vanliga industriella DC-källor. Ett reläalarmutgång och PWR_Fault-indikering hjälper till att signalera strömproblem, och skydd mot broadcast storm bidrar till att hålla nätverket stabilt vid hög broadcast-trafik.Metallhöljet är konstruerat för DIN-skenmontage i styrskåp och har skyddsklass IP30, med driftstemperatur på -30 °C ~ +75 °C och lagringstemperatur på -40 °C ~ +85 °C. Stödda standarder är IEEE 802.3, 802.3u och 802.3x, med 1500 Vrms isolation mellan portarna i en minut.AnvändningsområdenFörlängning av Ethernet-segment över multimode-fiber på upp till 2 kmAnslutning av enheter i elektriskt bullriga industriområden där kopparsträckor är problematiskaNätverk i styrskåp som matas från redundanta DC-källor

NSM-205AFCS-60T CR kombinerar fyra 10/100Base-TX RJ-45-portar med en enda 100Base-FX-fiberport med SC-kontakt, som arbetar i singlemode för länkar på upp till 60 km. Som ohanterad switch med store-and-forward är den lämplig för att förlänga ett Ethernet-segment över fiber utan ett hanteringslager att konfigurera.Fiberöverföring håller elektriskt brus borta från länken, och Ethernet-portarna är klassade för 1500 Vrms isolation under en minut. Skydd mot broadcast-stormar och IEEE 802.3x-flödeskontroll bidrar till att hålla trafiken igång, medan MAC-tabellen på 2048 och bufferminnet för ramar på 1 Mbit stödjer switchningen.Strömmen kommer från redundanta ingångar på +12 till +48 VDC med skydd mot omvänd polaritet, och ett reläalarmutgång på 2 A vid 30 VDC finns. Metallhöljet har IP30-klassning för DIN-skenmontering och enheten arbetar mellan -30 °C och +75 °C. Den är certifierad för CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenEthernet-nätverk för industriell automationEthernet-länkar över långa avstånd upp till 60 kmElektriskt bullriga miljöer där fiber håller länken fri från störningar
