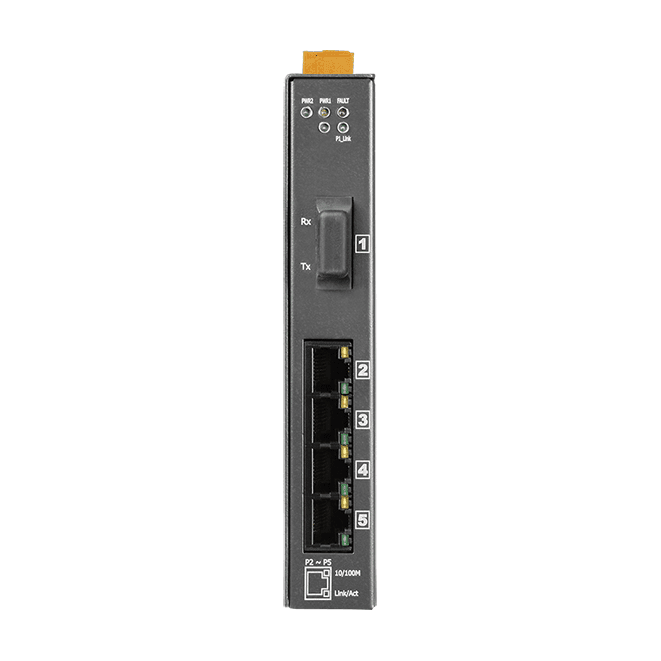

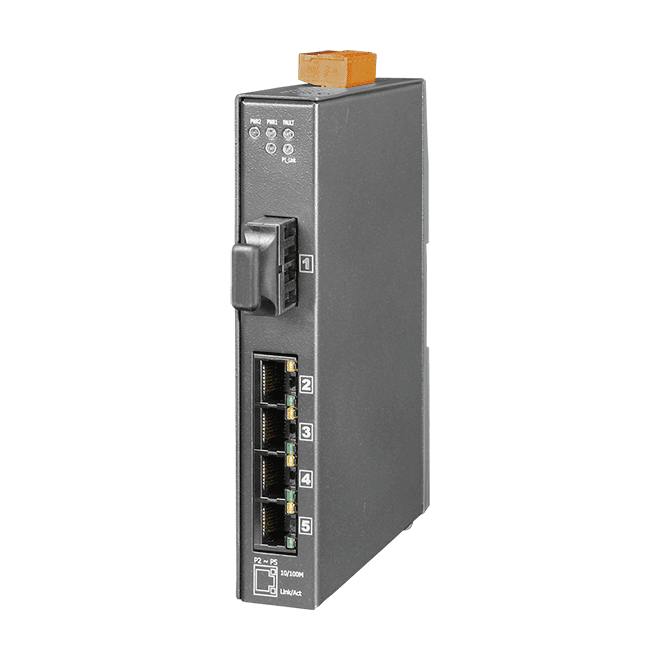

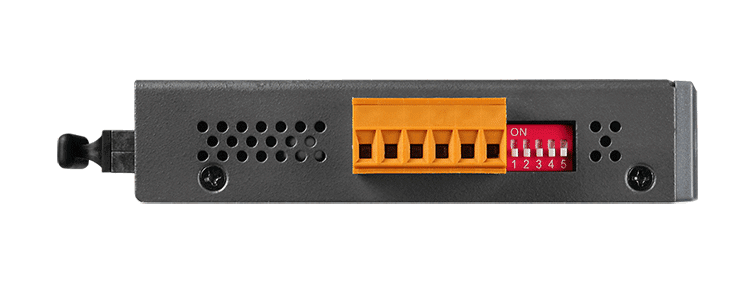

NSM-205AFC-T Ohanterad Ethernet-switch, 4 x 10/100M + 1 x Multimode SC-fiber
Ohanterad Ethernet-switch med fyra kopparportar för 10/100 Mbps och en multimode SC-fiberport för länkar upp till 2 km, med redundanta strömingångar på 12 till 48 VDC för DIN-skenmontage.
- En 100Base-FX-fiberport för multimode med SC-kontakt, som stödjer full duplex-länkar upp till 2 km
- Fyra RJ-45-portar för 10/100Base-TX med IEEE 802.3x-flödeskontroll
- Redundanta dubbla strömingångar på +12 ~ +48 VDC med skydd mot omvänd polaritet
- Reläalarmutgång på 2 A @ 30 VDC och PWR_Fault-indikering
- Skydd mot broadcast storm
- Store-and-forward-behandling med en MAC-tabell på 2048 poster och 1 Mbit bufferminne för ramar
3 222,85 kr per st.
| 1-9 st. | 3 222,85 kr | |
|---|---|---|
| 10-30 st. | 3 068,86 kr | −5 % |
| 31+ st. | 2 903,87 kr | −10 % |
Produktinformation "NSM-205AFC-T Ohanterad Ethernet-switch, 4 x 10/100M + 1 x Multimode SC-fiber"
NSM-205AFC-T är en ohanterad switch som kombinerar fyra RJ-45-portar för 10/100Base-TX med en multimode-fiberport för 100Base-FX som använder SC-kontakt. Fiberuplänken överför 100 Mbps i full duplex över sträckor på upp till 2 km, och den är betydligt mindre känslig för elektriskt brus än kopparkablar, vilket gör den lämplig för bullriga industrimiljöer.
Strömmatningen sker via redundanta ingångar på +12 ~ +48 VDC med skydd mot omvänd polaritet, så enheten kan drivas från flera vanliga industriella DC-källor. Ett reläalarmutgång och PWR_Fault-indikering hjälper till att signalera strömproblem, och skydd mot broadcast storm bidrar till att hålla nätverket stabilt vid hög broadcast-trafik.
Metallhöljet är konstruerat för DIN-skenmontage i styrskåp och har skyddsklass IP30, med driftstemperatur på -30 °C ~ +75 °C och lagringstemperatur på -40 °C ~ +85 °C. Stödda standarder är IEEE 802.3, 802.3u och 802.3x, med 1500 Vrms isolation mellan portarna i en minut.
Användningsområden
- Förlängning av Ethernet-segment över multimode-fiber på upp till 2 km
- Anslutning av enheter i elektriskt bullriga industriområden där kopparsträckor är problematiska
- Nätverk i styrskåp som matas från redundanta DC-källor
| Driftstemperatur: | -30 ~ +75 °C |
|---|---|
| Gränssnitt: | 1 x SC-fiber, 4 x RJ-45 |
| Hölje: | Metall |
| Montering: | DIN-skena |
| Portar: | 5 |
| Produkttyp: | Ethernetswitch |
| Reläutgångar: | 1 |
| Strömingång: | +12 ~ +48 VDC |
| Isolation: | 1500 Vrms |
Specifikationer
| EMS-skydd | |
|---|---|
| ESD (IEC 61000-4-2) | ± 4 kV kontakt |
| LED-indikatorer | |
| Status | PWR1, PWR2, PWR_Fault, Länk/Akt, 10/100M |
| Ethernet | |
| Portar | 4 x RJ-45, 10/100Base-TX |
| Standarder | IEEE 802.3, 802.3u, 802.3x |
| Bearbetningstyp | Store & forward |
| MAC-tabell | 2048 |
| Bildbuffertminne | 1 Mbit |
| Flödeskontroll | IEEE 802.3x flödeskontroll |
| Isolation | 1500 Vrms 1 minut |
| Fiber | |
| Portar | 1 x 100Base-FX, SC-kontakt |
| Läge | Multimode |
| Fiberkabel | 50/125, 62.5/125 or 100/140 μm |
| Avstånd | 2 km (62,5/125 µm rekommenderas) för full duplex |
| Våglängd | 1300 or 1310nm |
| TX-utgång | -20 dBm min. -14 dBm max. |
| RX-känslighet | -32 dBm |
| RX-överbelastning | -8 dBm |
| Budget | 12 dBm |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +12 ~ +48 VDC (redundant ingång) |
| Redundanta strömingångar | Ja |
| Förbrukning | 0,2 A @ 24 VDC |
| Larmutgång | Ja,relä 2 A @ 30 VDC |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 25 x 168 x 131 (W x L x H) |
| Installation | DIN-skenemontering |
| Skyddsklass (IP) | IP30 |
| Miljö | |
| Driftstemperatur | -30 °C ~ +75 °C |
| Lagringstemperatur | -40 °C ~ +85 °C |
| Luftfuktighet | 10 % ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
