I-7017RC 8-ch strömingångsmodul med högspänningsskydd (DCON)

I-7017Z-G är en DIN-skensmonterad analogingångsmodul för ingenjörer som behöver mäta spännings- eller strömsignaler på en bullrig eller högspänningssida. Den erbjuder 10 differentiella eller 20 enkeländade kanaler, där kanalläget väljs i programvara. Varje kanal kan ges sitt eget ingångsområde, så att olika signaltyper kan samsas i en och samma modul.Ingångsskydd är en av modulens största styrkor. Modulen tål 240 Vrms överspänning och ±200 VDC gemensam spänning, och begränsar överström till 50 mA vid 110 VDC. Spännings- eller strömingång väljs med hoppare, och öppen ledningsdetektering per kanal finns för 4 ~ 20 mA-slingor. 16-bitarsomvandlaren kan köras i normalläge vid 10 Hz för högre noggrannhet (±0,1 % av FSR) eller i snabbläge vid 60 Hz (±0,5 % av FSR).Kommunikationen sker över en enda RS-485-port med DCON-protokollet vid 1200 ~ 115200 bps (N, 8, 1). Isoleringen är specificerad till 3000 VDC inom modulen, och den inbyggda dubbla watchdogen övervakar både modulen och kommunikationen. Enheten matas från +10 ~ +30 VDC och är specificerad för drift vid -25 ~ +75 °C.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

Den I-7017R CR är en 8-kanalig analog ingångsmodul för RS-485-nätverk som använder DCON-protokollet. Den tar emot både spännings- och strömsignaler och är konstruerad för att tåla fel som skulle skada vanliga ingångar, med överspänningsskydd upp till 240 Vrms och ett gemensamt spänningsskydd på ±200 VDC.Varje kanal har 16 bitar och differentiella ingångar. Ingenjörer kan välja mellan normalläge med 10 Hz och ±0,1 % av FSR i noggrannhet, eller snabbläge med 60 Hz och ±0,5 % av FSR i noggrannhet, beroende på om mätprecision eller uppdateringshastighet är viktigast. Konfiguration av enskilda kanaler och detektering av brott i 4 ~ 20 mA-slingan finns på denna modell.Lämplig för bygg-, fabriks- och maskinautomation, fjärrunderhåll och diagnostik samt testutrustning.Stöder 3000 VDC isolering inom modulen och ±4 kV ESD-skydd på varje anslutning.Matas från +10 ~ +30 VDC med skydd mot omvänd polaritet och monteras på DIN-skena.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

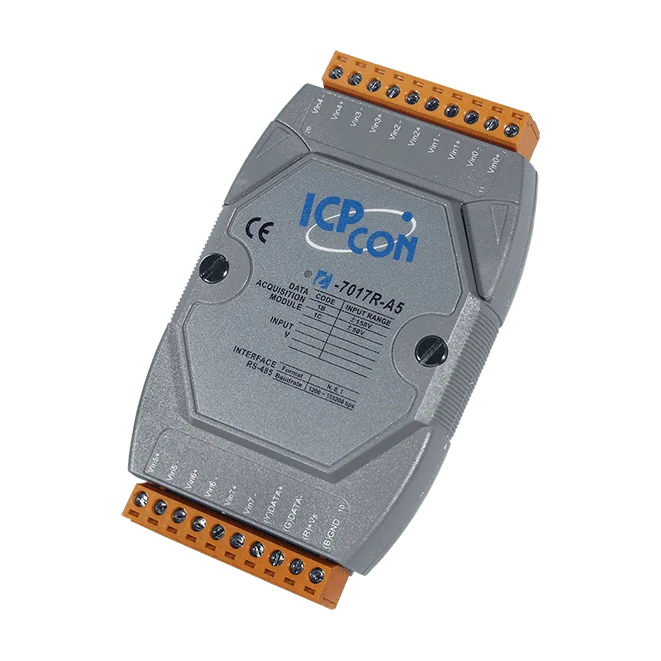

I-7017R-A5-G CR är en analog ingångsmodul för DIN-skena avsedd för ingenjörer som behöver mäta högspänningssignaler över RS-485. Den tar emot ±50 V eller ±150 V på åtta differentiella kanaler, med 16-bitars upplösning och en ingångsimpedans på 290 kΩ på spänningsområdena.Denna variant med grått hölje är utformad för signaler som skulle överbelasta standardmoduler för lågspänning. Överspännings- och gemensamspänningsskydd är klassade för ±200 VDC, och modulen har ±4 kV ESD-kontaktskydd på varje anslutning. Samplingen kan växlas mellan Normal Mode vid 10 Hz och Fast Mode vid 50 Hz, med noggrannheten ±0,1 % av FSR respektive ±0,5 % av FSR.Kommunikationen sker via en RS-485-port med DCON-protokollet vid 1200 ~ 115200 bps, dataformat (N, 8, 1). Modulen matas från +10 ~ +30 VDC med skydd mot omvänd polaritet och är klassad för drift vid -25 ~ +75 °C.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

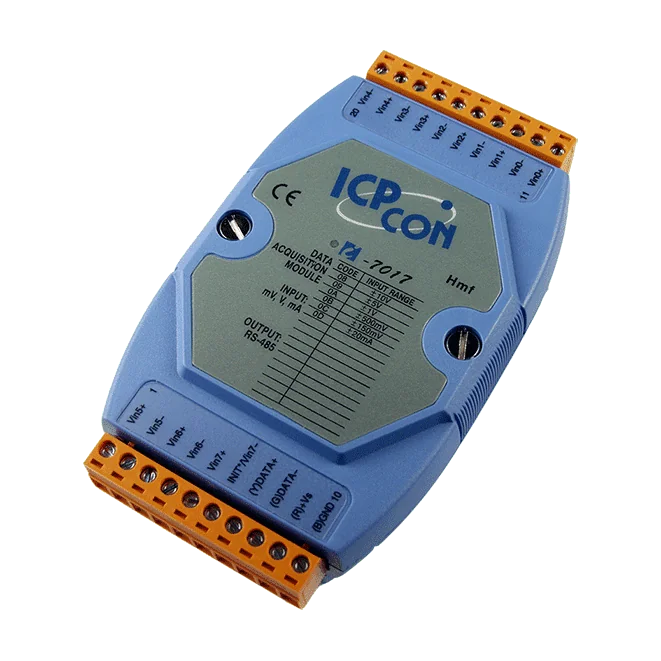

I-7017 är en RS-485-analogingångsmodul för ingenjörer som behöver mäta spännings- eller strömsignaler över åtta kanaler. Kanalerna kan konfigureras som åtta differentiella ingångar, eller som sex differentiella och två enkeländade ingångar, med hjälp av en jumper. Alla kanaler delar samma valda ingångsområde, och 4 ~ 20 mA-ingångar kräver ett valfritt externt motstånd på 125 Ω.Modulen har 16-bitars upplösning och ett normalt samplingsläge på 10 Hz. Detektering av brutna ledningar för 4 ~ 20 mA-ingångar hjälper till att identifiera felaktig sensorkabling, och en inbyggd dubbel watchdog stödjer tillförlitlig drift i obevakade system. Isolation inom modulen på 3000 VDC och överspänningsskydd på ±120 VDC ger ökad robusthet på ingångssidan.Denna version med blått hölje kommunicerar över en enda RS-485-port med DCON-protokollet, med överföringshastigheter från 1200 till 115200 bps. Den lämpar sig för byggnads-, fabriks- och maskinautomation samt för utrustning för fjärrunderhåll, diagnostik och testning.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
