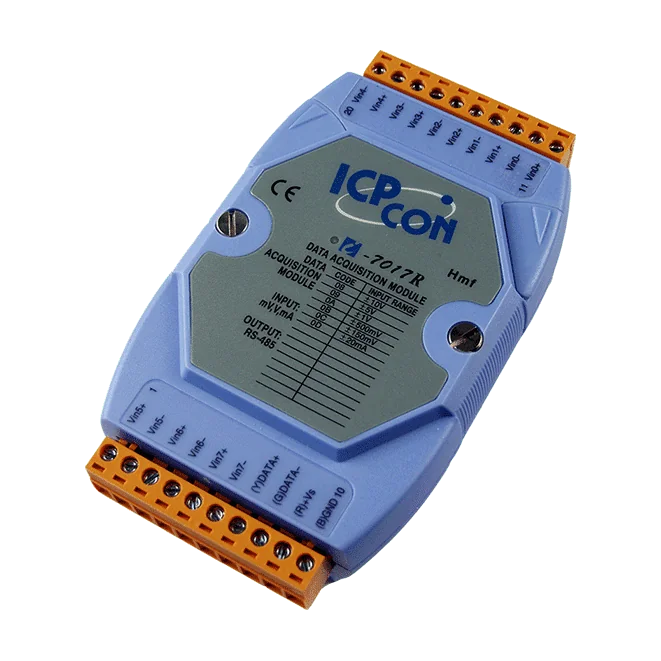

I-7017R 8-ch analog ingångsmodul med högspänningsskydd, DCON
8-kanalig RS-485 analog ingångsmodul för spännings- och strömsignaler, med 16-bitars upplösning, 240 Vrms överspänningsskydd och valbart snabb- eller normalläge för samplingen.
- 8 differentiella analoga ingångar, 16-bitars upplösning
- Spännings- och strömingångar: ±150 mV till ±10 V, ±20 mA, 0 ~ 20 mA och 4 ~ 20 mA (extern 125 Ω resistor krävs för 4 ~ 20 mA)
- Högt överspänningsskydd upp till 240 Vrms och gemensamt spänningsskydd på ±200 VDC
- Justerbar samplingshastighet: 10 Hz normalläge eller 60 Hz snabbläge
- Individuell konfiguration av kanaler och detektering av brott i 4 ~ 20 mA-slingan
- 1 x RS-485-port, 1200 ~ 115200 bps, DCON-protokoll
2 496,89 kr per st.
| 1-9 st. | 2 496,89 kr | |
|---|---|---|
| 10-30 st. | 2 419,89 kr | −3 % |
| 31+ st. | 2 364,89 kr | −5 % |
Produktinformation "I-7017R 8-ch analog ingångsmodul med högspänningsskydd, DCON"
Den I-7017R CR är en 8-kanalig analog ingångsmodul för RS-485-nätverk som använder DCON-protokollet. Den tar emot både spännings- och strömsignaler och är konstruerad för att tåla fel som skulle skada vanliga ingångar, med överspänningsskydd upp till 240 Vrms och ett gemensamt spänningsskydd på ±200 VDC.
Varje kanal har 16 bitar och differentiella ingångar. Ingenjörer kan välja mellan normalläge med 10 Hz och ±0,1 % av FSR i noggrannhet, eller snabbläge med 60 Hz och ±0,5 % av FSR i noggrannhet, beroende på om mätprecision eller uppdateringshastighet är viktigast. Konfiguration av enskilda kanaler och detektering av brott i 4 ~ 20 mA-slingan finns på denna modell.
- Lämplig för bygg-, fabriks- och maskinautomation, fjärrunderhåll och diagnostik samt testutrustning.
- Stöder 3000 VDC isolering inom modulen och ±4 kV ESD-skydd på varje anslutning.
- Matas från +10 ~ +30 VDC med skydd mot omvänd polaritet och monteras på DIN-skena.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 8 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Blue cover |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 8 differentiella |
| Typ | Spänning/ström |
| Område | I-7017R(-G): ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (kräver ett externt motstånd på 125 Ω, tillval) I-7017R-A5: ±50 V, ±150 V |
| Upplösning | 16-bit |
| Noggrannhet | Normalt läge: ±0,1 % av FSR Snabbt läge: ±0,5 % av FSR |
| Samplingshastighet | I-7017R(-G): Normalt läge: 10 Hz / Snabbt läge: 60 Hz I-7017R-A5: Normalt läge: 10 Hz / Snabbt läge: 50 Hz |
| Ingångsimpedans | Spänning: I-7017R(-G): 2 MΩ I-7017R-A5: 290 kΩ |
| Skydd mot gemensam spänning | ±200 VDC |
| Överspänningsskydd | I-7017R(-G): 240 Vrms I-7017R-A5: ±200 VDC |
| Konfiguration per enskild kanal | Ja, endast för I-7017R(-G) |
| Detektering av öppen ledning | 4 ~ 20 mA, endast för I-7017R(-G) |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | I-7017R(-G): 1.3 W I-7017R-A5: 1.6 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
