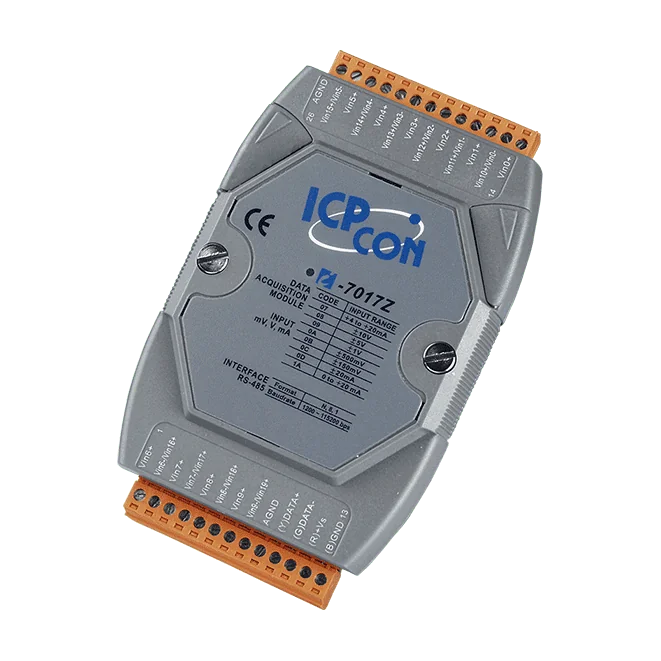

I-7017Z-G 10/20-kanals analogingång med högspänningsskydd, DCON
I-7017Z-G analogingångsmodul med 10 differentiella eller 20 enkeländade kanaler, 240 Vrms överspänningsskydd, spännings- eller strömingång som väljs med hoppare och RS-485 DCON-kommunikation.
- 10 differentiella eller 20 enkeländade analogingångar, väljs i programvara
- Spännings- eller strömingång som väljs med hoppare, med individuell områdeskonfiguration per kanal
- 240 Vrms överspänningsskydd, ±200 VDC gemensamt spänningsskydd och 50 mA överströmsskydd vid 110 VDC
- 16-bitars upplösning med valbar normal (10 Hz) eller snabb (60 Hz) samplingshastighet
- Öppen ledningsdetektering per kanal för 4 ~ 20 mA-ingångar
- 3000 VDC isolering inom modulen och ±4 kV ESD-skydd på varje klämma
2 496,89 kr per st.
| 1-9 st. | 2 496,89 kr | |
|---|---|---|
| 10-30 st. | 2 419,89 kr | −3 % |
| 31+ st. | 2 364,89 kr | −5 % |
Produktinformation "I-7017Z-G 10/20-kanals analogingång med högspänningsskydd, DCON"
I-7017Z-G är en DIN-skensmonterad analogingångsmodul för ingenjörer som behöver mäta spännings- eller strömsignaler på en bullrig eller högspänningssida. Den erbjuder 10 differentiella eller 20 enkeländade kanaler, där kanalläget väljs i programvara. Varje kanal kan ges sitt eget ingångsområde, så att olika signaltyper kan samsas i en och samma modul.
Ingångsskydd är en av modulens största styrkor. Modulen tål 240 Vrms överspänning och ±200 VDC gemensam spänning, och begränsar överström till 50 mA vid 110 VDC. Spännings- eller strömingång väljs med hoppare, och öppen ledningsdetektering per kanal finns för 4 ~ 20 mA-slingor. 16-bitarsomvandlaren kan köras i normalläge vid 10 Hz för högre noggrannhet (±0,1 % av FSR) eller i snabbläge vid 60 Hz (±0,5 % av FSR).
Kommunikationen sker över en enda RS-485-port med DCON-protokollet vid 1200 ~ 115200 bps (N, 8, 1). Isoleringen är specificerad till 3000 VDC inom modulen, och den inbyggda dubbla watchdogen övervakar både modulen och kommunikationen. Enheten matas från +10 ~ +30 VDC och är specificerad för drift vid -25 ~ +75 °C.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 10 differential / 20 single-ended |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Gray cover |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 10 differentiella eller 20 enkeländade (programvaruval, *Not1) |
| Typ | Spänning Ström |
| Område | Spänning: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Ström: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (Jumper-väljbar) |
| Upplösning | 16-bit |
| Noggrannhet | Normalt läge: ±0,1 % av FSR Snabbt läge: ±0,5 % av FSR |
| Samplingshastighet | Normalt läge: 10 Hz Snabbt läge: 60 Hz |
| Ingångsimpedans | Spänning: 2 MΩ (differentiell) Ström: 125 Ω (differentiell) |
| Skydd mot gemensam spänning | ±200 VDC |
| Överspänningsskydd | 240 Vrms |
| Överströmsskydd | 50 mA vid 110 VDC |
| Konfiguration per enskild kanal | Ja |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | 2.0 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
