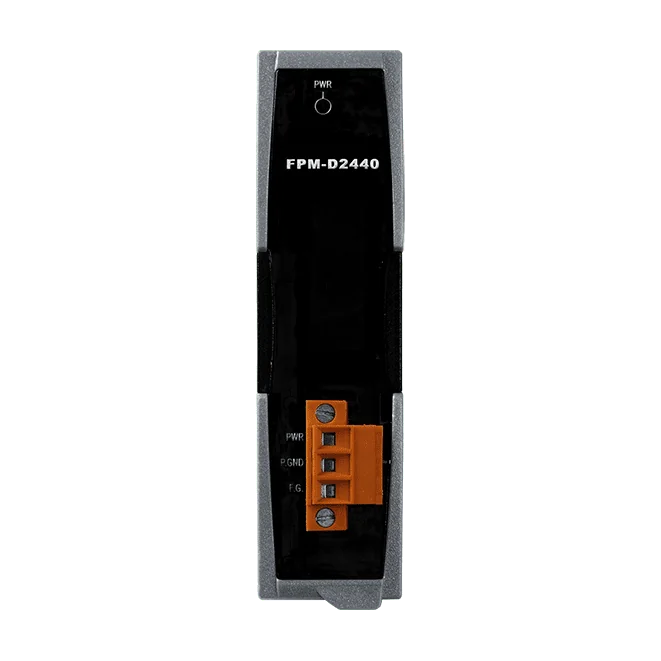

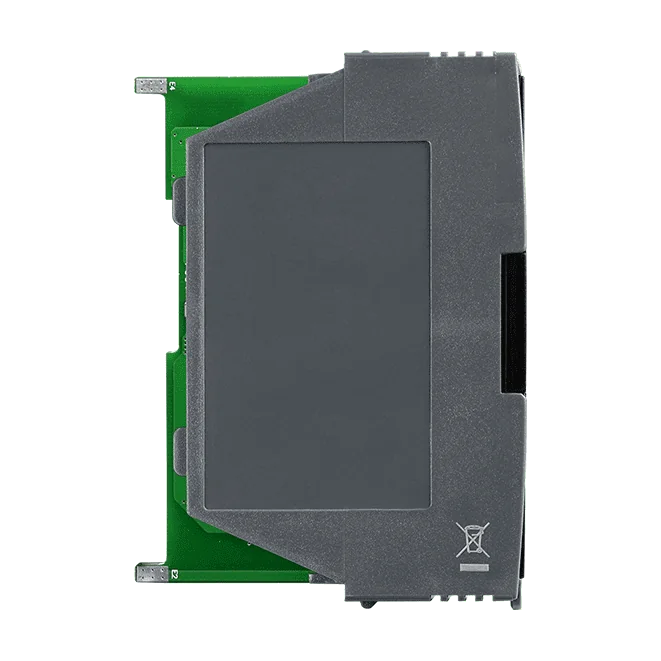

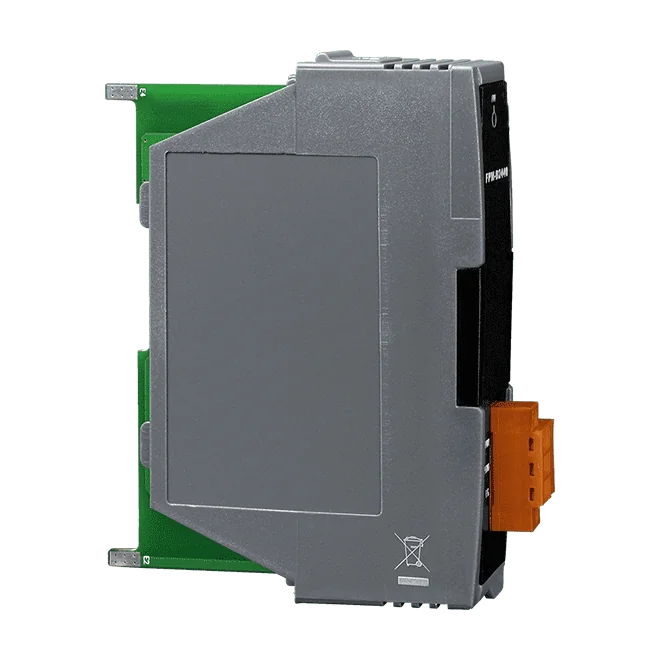

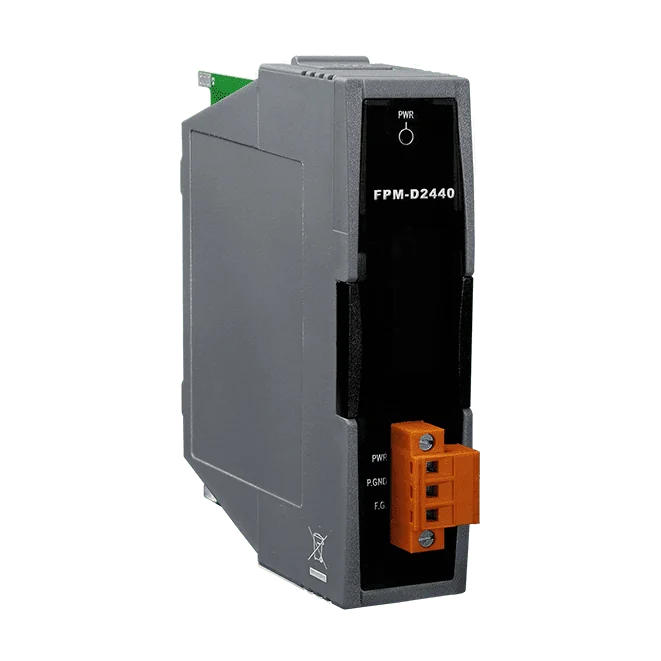

FPM-D2440 Fältströmmodul, 24 VDC-ingång för iDCS-8000-system
Strömmodul med 24 VDC-ingång för iDCS-8000-systemet, som ger isolerad 5 V-ström upp till 40 W och icke isolerad 24 V-utgång med säkringsbegränsning på 5 A.
- 24 VDC-ingång för strömmodul till iDCS-8000-systemet
- Isolerad 5 V-utgång, högst 40 W till iDCS-8000-systemet
- Icke isolerad 24 V-utgång med säkringsbegränsning på 5 A
- 1000 VDC isolation mellan kanaler och backplanebuss
- Skydd mot omvänd polaritet
- Skydd mot EFT (IEC 61000-4-4) och ESD (IEC 61000-4-2)
4 446,09 kr per st.
| 1-9 st. | 4 446,09 kr | |
|---|---|---|
| 10-30 st. | 4 226,53 kr | −5 % |
| 31+ st. | 4 006,97 kr | −10 % |
Produktinformation "FPM-D2440 Fältströmmodul, 24 VDC-ingång för iDCS-8000-system"
FPM-D2440 CR matar iDCS-8000-systemet med ström från en 24 VDC-ingång. Den levererar en galvaniskt isolerad 5 V-utgång på högst 40 W till systemet, samt en icke isolerad 24 V-utgång som skyddas av en säkringsbegränsning på 5 A.
Galvanisk isolation på 1000 VDC finns mellan kanalerna och backplanebussen. Om ett högspännings- eller överströmsfel drabbar en kanal skärmas backplanen, övriga moduler och styrenheten från felet. En lokal LED visar strömstatus, och modulen har skydd mot omvänd polaritet.
Typiska användningsområden är bygg-, fabriks- och maskinautomation samt fjärrunderhåll, fjärrdiagnostik och testutrustning. Specificerad immunitet mot EFT och ESD enligt IEC 61000-4-4 och IEC 61000-4-2 ger tillförlitlig drift i elektriskt brusiga miljöer.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Produkttyp: | Effektmodul |
| Strömingång: | 24 VDC |
| Isolation: | 1000 VDC |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| LED-indikatorer | |
| Status | 1 x Matning |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Mekanisk | |
| Mått (mm) | 30 x 85 x 115 |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
