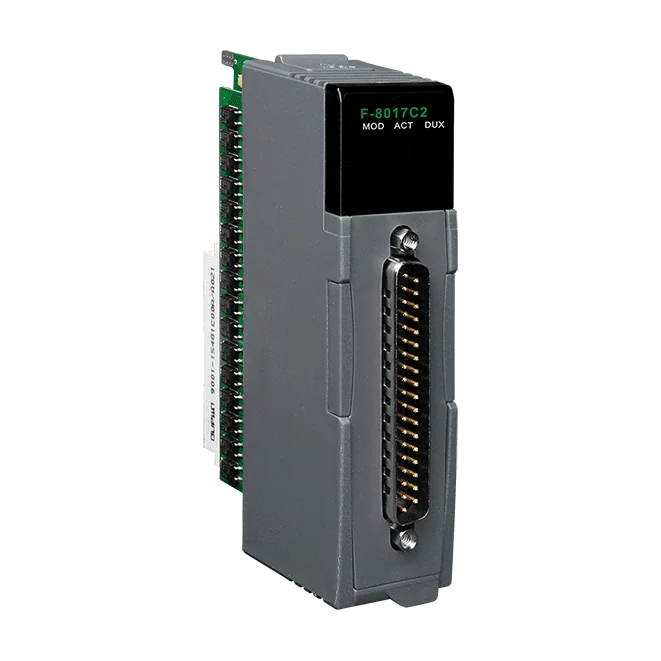

F-8017C2 Isolerad 16-kanalig strömingång med redundans, 4 ~ 20 mA
Isolerad analog ingångsmodul med 16 kanaler för 4 ~ 20 mA, med redundans, 16-bitars upplösning och 1 kHz total sampling, för iDCS-8000-system.
- 16 isolerade strömingångskanaler för 4 ~ 20 mA-signaler
- 16-bitars upplösning med noggrannhet på ±0,05 % FSR
- 1k sampel/sek total samplingshastighet över alla kanaler
- 25 % övermätning (noggrannheten garanteras inte)
- 3000 VDC isolation från ingång till backplane och till chassijord
- Redundans med omkopplingstid under 100 us
6 225,72 kr per st.
| 1-9 st. | 6 225,72 kr | |
|---|---|---|
| 10-30 st. | 6 038,73 kr | −3 % |
| 31+ st. | 5 906,73 kr | −5 % |
Produktinformation "F-8017C2 Isolerad 16-kanalig strömingång med redundans, 4 ~ 20 mA"
Den F-8017C2 CR är en analog differentiell ingångsmodul med 16 kanaler för strömslingor. Den mäter 4 ~ 20 mA-signaler med 16-bitars upplösning och en noggrannhet på ±0,05 % FSR, och den kan rapportera värden upp till 25 % över mätområdet, men noggrannheten garanteras inte i det området.
Modulen är utformad för iDCS-8000-systemet och erbjuder redundans med en snabb omkopplingstid under 100 us. Varje ingång är isolerad, med 3000 VDC mellan kanalerna och backplanebussen, så ett högspännings- eller överströmsfel på en kanal bör inte påverka andra komponenter i systemet.
Den som väljer den här varianten får 16 kanaler som delar en total samplingshastighet på 1 kHz, överströmsskydd och ett driftområde på -25 °C ~ +75 °C. Modulen passar för övervaknings- och styrningsuppgifter inom byggnads-, fabriks- och maskinautomation, samt för fjärrunderhåll, fjärrdiagnostik och testutrustning.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Product type: | Analog Input Module |
|---|---|
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| LED-indikatorer | |
| Status | 1 x RUN, 1 x ACT, 1 x DUX och kommunikation (32 som kanal 0~31-status) |
| Analog ingång | |
| Kanaler | 16 |
| Typ | 4 ~ 20 mA (stöder ±25 % överskridning) |
| Område | -2500 ~ 12500 (0~24mA) |
| Upplösning | 16 bit |
| Noggrannhet | ±0,05 % FSR |
| Samplingshastighet | 1 k samplingar/s (totalt) |
| Ingångsimpedans | 230 Ω |
| Common Mode-undertryckning | 86 dB |
| Normalt läge för common mode-förkastning | 100 dB |
| Överströmsskydd | Ja |
| Nolldrift | ±20 μV/°C |
| Isolation | 3000 VDC |
| I/O-expansion | |
| I/O-typ | DN-AIO-M |
| Ström | |
| Förbrukning | 1.5 W |
| Mekanisk | |
| Mått (mm) | 30 x 85 x 115 |
| Miljö | |
| Driftstemperatur | -25 °C ~ +75 °C |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
