F-8017CH Redundant 8-kanals isolerad strömingångsmodul med HART-master

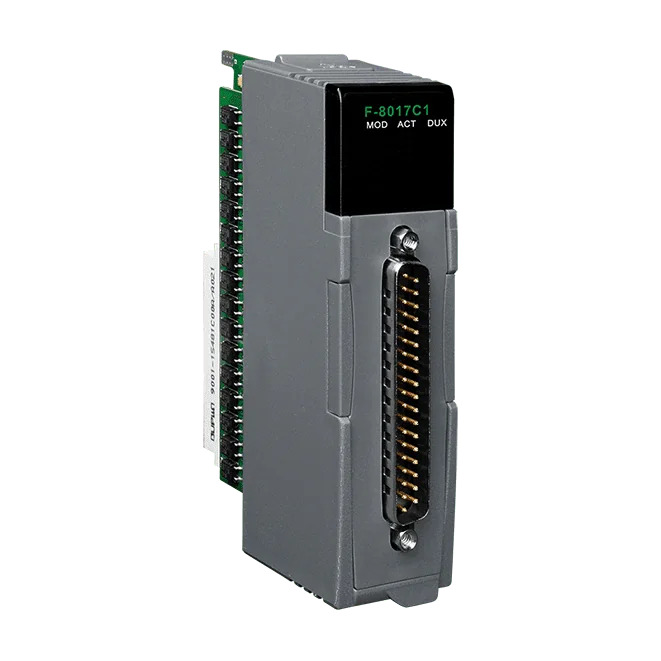

The F-8017C1 CR är en 16-bitars analog ingångsmodul med åtta differentiella strömkanaler, utformad för 4~20 mA-givare i iDCS-8000-installationer som kräver redundans. Varje kanal är isolerad, så att ett fel på en ingång hålls borta från bakplanet och de övriga modulerna i systemet.Strömingångar kan läsas upp till 25 % över mätområdet, men noggrannheten garanteras inte i överskridningsområdet. Inom normalt område anges modulens noggrannhet till ±0,05 % FSR, och den stöder en total samplingshastighet på 500 sampel per sekund. Redundant växling slutförs på under 100 µs, vilket hjälper till att hålla mätningarna kontinuerliga vid en omkoppling.Lämplig för byggnads-, fabriks- och maskinautomation, fjärrunderhåll och diagnostik samt testutrustning.Välj beställningskoden med suffixet CR för den RoHS-kompatibla versionen som beskrivs här.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

Den F-8017C2 CR är en analog differentiell ingångsmodul med 16 kanaler för strömslingor. Den mäter 4 ~ 20 mA-signaler med 16-bitars upplösning och en noggrannhet på ±0,05 % FSR, och den kan rapportera värden upp till 25 % över mätområdet, men noggrannheten garanteras inte i det området.Modulen är utformad för iDCS-8000-systemet och erbjuder redundans med en snabb omkopplingstid under 100 us. Varje ingång är isolerad, med 3000 VDC mellan kanalerna och backplanebussen, så ett högspännings- eller överströmsfel på en kanal bör inte påverka andra komponenter i systemet.Den som väljer den här varianten får 16 kanaler som delar en total samplingshastighet på 1 kHz, överströmsskydd och ett driftområde på -25 °C ~ +75 °C. Modulen passar för övervaknings- och styrningsuppgifter inom byggnads-, fabriks- och maskinautomation, samt för fjärrunderhåll, fjärrdiagnostik och testutrustning.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

F-8015 CR är en RTD-ingångsmodul med 8 kanaler för iDCS-8000-systemet. Den accepterar Pt100-, JPt100- och Pt1000-givare, med 16 bitars upplösning och användardefinierbar upp-/nedskalning på varje kanal, så att mätområdet kan anpassas till mätningen.Modulen passar tillämpningar där mätnoggrannhet och felisolering är viktiga. Varje ingång är isolerad med 3000 VDC från både bakplanet och chassijord, så att ett hög­spännings- eller strömfel på en kanal inte bör spridas till andra komponenter i iDCS-8000-systemet. Detektering av öppen ledning signalerar brutna givaranslutningar.Stöd för redundans med en snabb omkopplingstid under 100 µs gör F-8015 CR till ett alternativ för konstruktioner som kräver kontinuerlig temperaturövervakning. Den används typiskt inom byggnads-, fabriks- och maskinautomation, samt för fjärrdiagnos och underhåll och för test- och mätutrustning.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning

Modulen F-8019 CR är en 16-bitars analog ingångsmodul med 8 kanaler för mätning av termoelement och spänning. Varje kanal har ett eget programmerbart ingångsområde som täcker millivolt, spänning och termoelementtyperna J, K, T, E, R, S, B, N och C, så att en och samma modul kan hantera blandade sensortyper i ett iDCS-8000-system.Modulen är konstruerad för mätsäkerhet och stöder extern kallpunktskompensation (CJC) för korrekta temperaturavläsningar. Den har en noggrannhet på ±0,05 % av FSR. Detektering av brutna givarledningar hjälper till att identifiera avbrott i sensoranslutningarna, och 3000 VDC isolation mellan kanalerna och backplanet samt mellan utgången och ramjord förhindrar att fel på fältsidan sprider sig till resten av systemet.Redundansfunktionen, med en omkopplingstid under 100 µs, passar tillämpningar där kontinuerlig datainsamling är viktig. Typiska användningsområden är byggnadsautomation, fabriks- och maskinautomation, testutrustning samt fjärrunderhåll och fjärrdiagnostik.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
