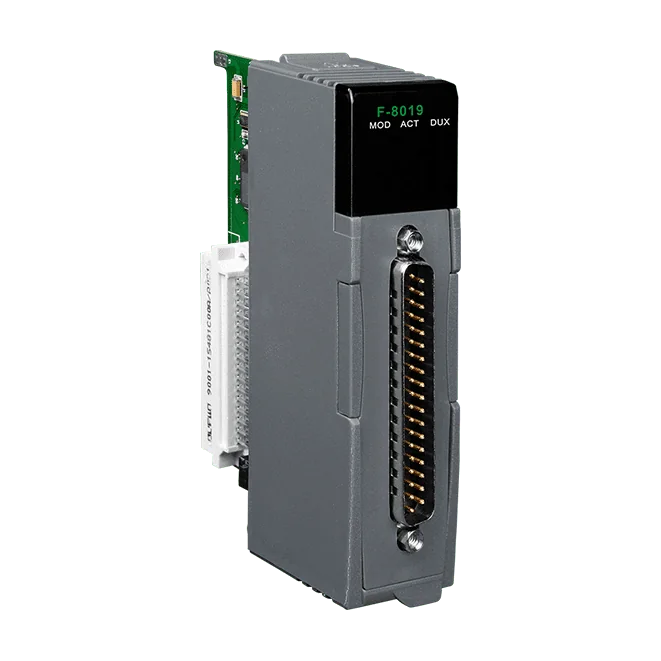

F-8019 8-ch Isolerad termoelementingång, redundant modul
16-bitars isolerad ingångsmodul med 8 kanaler för termoelement och spänning, med redundans, detektering av brutna ledningar och 3000 VDC isolation för installationer i iDCS-8000-system.
- 8 ingångskanaler för termoelement och spänning med 16-bitars upplösning
- Programmerbart ingångsområde på varje kanal, med användardefinierad upp-/nedskalning
- Termoelementtyperna J, K, T, E, R, S, B, N och C, samt millivolt- och spänningsområden
- Stöd för extern CJC för korrekt temperaturmätning
- ±0,05 % FSR noggrannhet med detektering av brutna givarledningar
- 3000 VDC isolation mellan kanalerna och backplanet samt mellan utgången och ramjord
5 290,76 kr per st.
| 1-9 st. | 5 290,76 kr | |
|---|---|---|
| 10-30 st. | 5 125,77 kr | −3 % |
| 31+ st. | 5 026,77 kr | −5 % |
Produktinformation "F-8019 8-ch Isolerad termoelementingång, redundant modul"
Modulen F-8019 CR är en 16-bitars analog ingångsmodul med 8 kanaler för mätning av termoelement och spänning. Varje kanal har ett eget programmerbart ingångsområde som täcker millivolt, spänning och termoelementtyperna J, K, T, E, R, S, B, N och C, så att en och samma modul kan hantera blandade sensortyper i ett iDCS-8000-system.
Modulen är konstruerad för mätsäkerhet och stöder extern kallpunktskompensation (CJC) för korrekta temperaturavläsningar. Den har en noggrannhet på ±0,05 % av FSR. Detektering av brutna givarledningar hjälper till att identifiera avbrott i sensoranslutningarna, och 3000 VDC isolation mellan kanalerna och backplanet samt mellan utgången och ramjord förhindrar att fel på fältsidan sprider sig till resten av systemet.
Redundansfunktionen, med en omkopplingstid under 100 µs, passar tillämpningar där kontinuerlig datainsamling är viktig. Typiska användningsområden är byggnadsautomation, fabriks- och maskinautomation, testutrustning samt fjärrunderhåll och fjärrdiagnostik.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Product type: | Analog Input Module |
|---|---|
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| LED-indikatorer | |
| Status | 1 x RUN, 1 x ACT, 1 x DUX och kommunikation (32 som kanal 0~31-status) |
| Analog ingång | |
| Kanaler | 8 |
| Typ | Spänning, termoelement |
| Sensortyp | Typ J, K, T, E, R, S, B, N, C |
| Område | Spänning: ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2,5 V, ±5 V, ±10 V Termoelement: J: -210 ~ +1200 °C K: -270 ~ +1372 °C T: -270 ~ +400 °C E: -270 ~ +1000 °C R: -50 ~ +1765 °C S: -50 ~ +1765 °C B: 0 ~ +1820 °C N: -270 ~ +1300 °C C: 0 ~ +2320 °C |
| Upplösning | 16 bit |
| Noggrannhet | ±0,05 % FSR |
| Samplingshastighet | 8 samples/s (totalt) |
| Ingångsimpedans | 10 MΩ |
| Common Mode-undertryckning | 106 dB |
| Normalt läge för common mode-förkastning | 90 dB |
| Överspänningsskydd | Ja |
| Nolldrift | ±0.5 μV/°C |
| Spandrift | ±20 ppm/°C |
| Isolation | 3000 VDC |
| Analog utgång | |
| Detektering av öppen ledning | Ja |
| I/O-expansion | |
| I/O-typ | DN-TC-M |
| Ström | |
| Förbrukning | 1.3 W |
| Mekanisk | |
| Mått (mm) | 30 x 85 x 115 |
| Miljö | |
| Driftstemperatur | -25 °C ~ +75 °C |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
