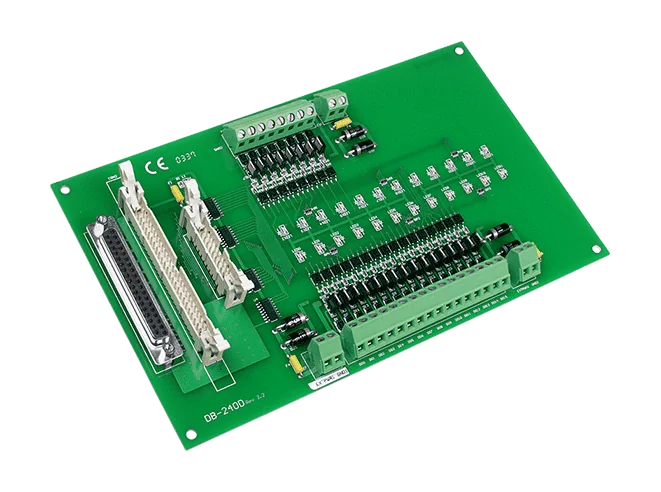

DB-24OD/DIN 24-kanals digital utgångskort med öppen dräneringsutgång, DIN-skena
DIN-skenmonterat digitalt utgångskort med 24 kanaler, optisk isolation, upp till 400 mA per kanal och lastspänningsområde 10 ~ 24 VDC.
- 24 optiskt isolerade digitala utgångar med öppen dränering (MOSFET) i fyra isolerade grupper
- Upp till 400 mA per kanal med lastspänningsområde 10 ~ 24 VDC
- 3750 Vrms isolation mellan kanaler och värdgränssnittet
- DIN-skenmontage med skruvplintar för enkel fältkoppling
- OPTO-22-kompatibel kontakt, 37-polig D-sub och 20-polig kontakt för flexibel anslutning
- LED-indikatorer på kortet
2 360,27 kr per st.
| 1-9 st. | 2 360,27 kr | |
|---|---|---|
| 10-30 st. | 2 239,51 kr | −5 % |
| 31+ st. | 2 118,75 kr | −10 % |
Produktinformation "DB-24OD/DIN 24-kanals digital utgångskort med öppen dräneringsutgång, DIN-skena"
DB-24OD/DIN är ett DAQ-dotterkort med 24 optiskt isolerade digitala utgångar, indelade i fyra isolerade grupper. Varje utgångskanal med öppen dränering (MOSFET) kan driva en last på upp till 400 mA vid 10 ~ 24 VDC, vilket passar ingenjörer som behöver koppla fältlaster från en kompakt DAQ-baserad uppställning.
DIN-skenevarianten är avsedd för panel- och skåpsinstallationer. Skruvplintar förenklar fältkopplingen, och kortet har LED-indikatorer. Anslutningen sker via en OPTO-22-kompatibel kontakt, en 37-polig D-sub-kontakt och en 20-polig kontakt.
Kortet levereras med en kabel CA-3710 DB37 hane-hane (45º, 1 m). Isoleringen är specificerad till 3750 Vrms, och kortet arbetar vid 0 ~ 60°C.
Användningsområden
- Till/från-styrning
- Energihantering
- Testautomation
- Processtyrning
| Digitala utgångar: | 24 |
|---|---|
| Driftstemperatur: | 0 ~ 60°C |
| Gränssnitt: | 20-stift, 37-pin D-sub, OPTO-22-kompatibel |
| Montering: | DIN-skena |
| Produkttyp: | DAQ-dotterkort |
| Isolation: | 3750 Vrms |
Specifikationer
| Digital utgång | |
|---|---|
| Kanaler | 24 |
| Typ | MOSFET |
| Lastspänning | 10 ~ 24 VDC |
| Lastström | 400mA |
| Isolation | 3750 Vrms |
| Ström | |
| Förbrukning | 400 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 223.5 mm x 135.5 mm |
| Miljö | |
| Driftstemperatur | 0 ~ 60°C |
| Lagringstemperatur | -20 ~ 70°C |
| Luftfuktighet | 5 % till 90 % icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
