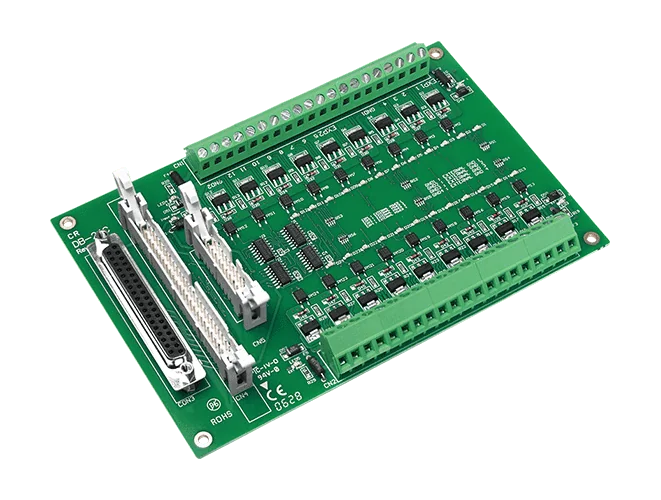

DB-24C/D/DIN CR 24-kanaliga öppen kollektor-utgångskort, DIN-skenmontage
24-kanaligt NPN-dotterkort för digitala utgångar med öppen kollektor och optisk isolering, montage på DIN-skena och CA-3710 DB37-kabel ingår.
- 24 NPN-digitala utgångar med öppen kollektor i fyra isolerade grupper
- Laststrom på 100 mA/30 VDC på 16 kanaler och 600 mA/30 VDC på 8 kanaler
- Maximal lastspänning på 30 VDC
- 3750 Vrms isolation
- Lysdiodsindikering av utgångsstatus
- Skruvplintar för enkel fältanslutning
2 250,49 kr per st.
| 1-9 st. | 2 250,49 kr | |
|---|---|---|
| 10-30 st. | 2 129,73 kr | −5 % |
| 31+ st. | 2 019,95 kr | −10 % |
Produktinformation "DB-24C/D/DIN CR 24-kanaliga öppen kollektor-utgångskort, DIN-skenmontage"
DB-24C/D/DIN CR har 24 NPN-digitala utgångar med öppen kollektor, fördelade på fyra galvaniskt separerade grupper för isolering. Den passar ingenjörer som behöver koppla laster såsom reläer, indikatorer eller solenoider från ett DAQ-system, där varje kanals status visas med en lysdiod.
Den här varianten levereras för montage på DIN-skena och levereras med en CA-3710 DB37-kabel hane till hane (45°, 1 m). Fältanslutningen görs via skruvplintar, och kortet är klassat för en isolationsnivå på 3750 Vrms och en maximal lastspänning på 30 VDC.
Välj den här varianten när du vill montera utgångskortet på en DIN-skena i stället för standardkonfigurationen DB-24C, som levereras med en 50-polig plattkabel.
Användningsområden
- Av/på-styrning
- Energihantering
- Testautomation
- Processtyrning
| Digitala utgångar: | 24 |
|---|---|
| Driftstemperatur: | 0 ~ 60 °C |
| Montering: | DIN-skena |
| Produkttyp: | DAQ-dotterkort |
| Isolation: | 3750 Vrms |
Specifikationer
| Digital utgång | |
|---|---|
| Kanaler | 24 |
| Typ | Öppen kollektor |
| Lastström | (100 mA/30 VDC) x16; (600 mA/30 VDC) x8 |
| Svarshastighet | 1 kHz (typiskt) |
| Isolation | 3750 Vrms |
| Ström | |
| Förbrukning | 400 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 170 mm x 114 mm |
| Miljö | |
| Driftstemperatur | 0 ~ 60°C |
| Lagringstemperatur | -20 ~ 70°C |
| Luftfuktighet | 5 % till 90 % icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
