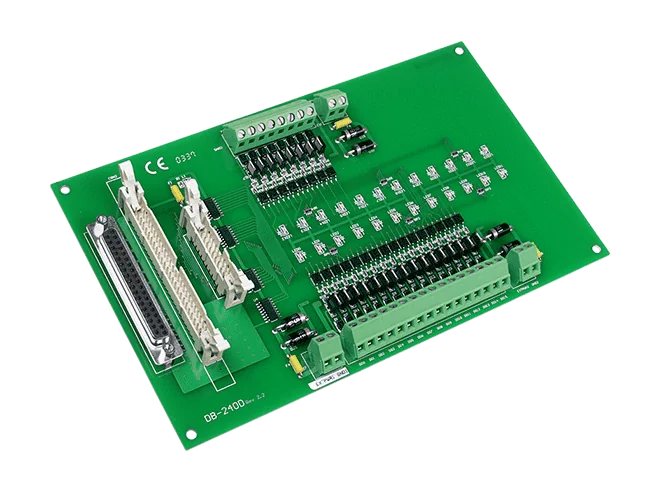

DB-24OD 24-kanals öppen-drain-utgångsdotterkort, 400 mA per kanal
24-kanals optiskt isolerat digitalt utgångsdotterkort med öppen drain i fyra isolerade block, specificerat för 10 ~ 24 VDC och 400 mA per kanal, levereras med DB37-kabel.
- 24 optiskt isolerade utgångar med öppen drain i fyra isolerade block
- Maximal belastning på 400 mA per kanal
- Lastspänning 10 ~ 24 VDC
- OPTO-22-kompatibel, 37-polig D-sub- och 20-polig kontakt
- Skruvplintar för enkel fältkoppling
- Lysdioder visar reläets status
2 272,45 kr per st.
| 1-9 st. | 2 272,45 kr | |
|---|---|---|
| 10-30 st. | 2 151,69 kr | −5 % |
| 31+ st. | 2 041,91 kr | −10 % |
Produktinformation "DB-24OD 24-kanals öppen-drain-utgångsdotterkort, 400 mA per kanal"
DB-24OD är ett DAQ-dotterkort som ger 24 optiskt isolerade digitala utgångar med öppen drain, grupperade i fyra isolerade block. Varje kanal klarar en maximal belastning på 400 mA vid 10 ~ 24 VDC, vilket gör kortet lämpligt för att koppla laster från ett DAQ-system.
Kortet har tre anslutningsalternativ: en OPTO-22-kompatibel kontakt, en 37-polig D-sub-kontakt och en 20-polig kontakt. Skruvplintar förenklar fältkopplingen, och lysdioder visar reläets status. Förpackningen innehåller en CA-3710 DB37-kabel hane-hane (45º, 1 m).
Typiska användningsområden är på/av-styrning, energihantering, testautomation och processtyrning. Kortet är specificerat för drift vid 0 ~ 60 °C och har en isolationsspänning på 3750 Vrms.
Användningsområden
- På/av-styrning
- Energihantering
- Testautomation
- Processtyrning
| Digitala utgångar: | 24 |
|---|---|
| Driftstemperatur: | 0 ~ 60 °C |
| Gränssnitt: | 20-stift, 37-pin D-sub, OPTO-22 |
| Produkttyp: | DAQ-dotterkort |
| Isolation: | 3750 Vrms |
Specifikationer
| Digital utgång | |
|---|---|
| Kanaler | 24 |
| Typ | MOSFET |
| Lastspänning | 10 ~ 24 VDC |
| Lastström | 400mA |
| Isolation | 3750 Vrms |
| Ström | |
| Förbrukning | 400 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 223.5 mm x 135.5 mm |
| Miljö | |
| Driftstemperatur | 0 ~ 60°C |
| Lagringstemperatur | -20 ~ 70°C |
| Luftfuktighet | 5 % till 90 % icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Logga in
Liknande produkter

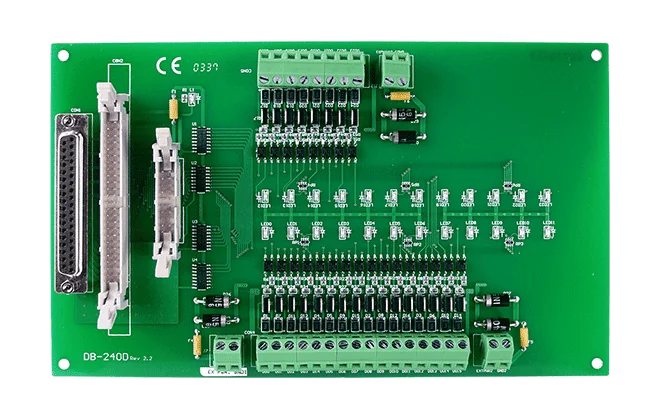

DB-24OD/DIN är ett DAQ-dotterkort med 24 optiskt isolerade digitala utgångar, indelade i fyra isolerade grupper. Varje utgångskanal med öppen dränering (MOSFET) kan driva en last på upp till 400 mA vid 10 ~ 24 VDC, vilket passar ingenjörer som behöver koppla fältlaster från en kompakt DAQ-baserad uppställning.DIN-skenevarianten är avsedd för panel- och skåpsinstallationer. Skruvplintar förenklar fältkopplingen, och kortet har LED-indikatorer. Anslutningen sker via en OPTO-22-kompatibel kontakt, en 37-polig D-sub-kontakt och en 20-polig kontakt.Kortet levereras med en kabel CA-3710 DB37 hane-hane (45º, 1 m). Isoleringen är specificerad till 3750 Vrms, och kortet arbetar vid 0 ~ 60°C.AnvändningsområdenTill/från-styrningEnergihanteringTestautomationProcesstyrning
