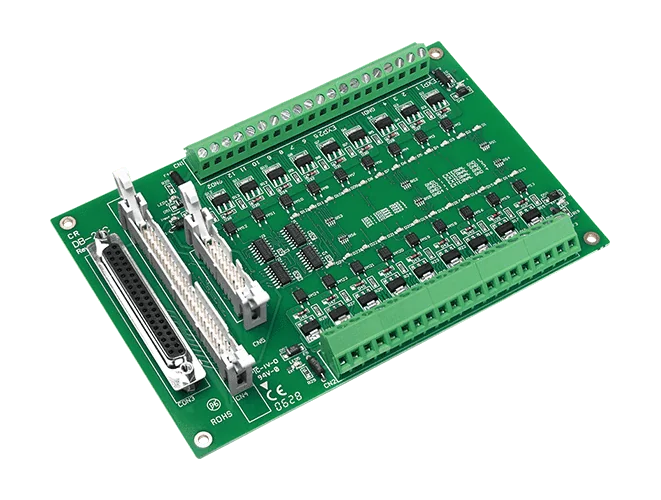

DB-24C/DIN DAQ-dotterkort, 24-kanalers digital utgång med öppen kollektor
24-kanals digitalt utgångskort med NPN-utgångar med öppen kollektor, 3750 Vrms isolation, DIN-skenmontage och 1,5 m platt kabel medföljer. Ansluts direkt till OPTO-22-kompatibla kort.
- 24 optiskt isolerade digitala NPN-utgångar med öppen kollektor i fyra isolerade block
- Belastning per kanal: 100 mA vid 30 VDC på 16 kanaler och 600 mA vid 30 VDC på 8 kanaler
- Ansluts direkt till OPTO-22-kompatibla kort via OPTO-22-kontakt, 37-polig D-sub och 20-polig kontakt
- 3750 Vrms isolation och typisk svarstid på 1 kHz
- Lysdiodsindikering av utgångsstatus och skruvplintar för fältkablage
- Montage på DIN-skena, med platt kabel CA-5015 (50-polig, 1,5 m) ingående
2 250,49 kr per st.
| 1-9 st. | 2 250,49 kr | |
|---|---|---|
| 10-30 st. | 2 129,73 kr | −5 % |
| 31+ st. | 2 019,95 kr | −10 % |
Produktinformation "DB-24C/DIN DAQ-dotterkort, 24-kanalers digital utgång med öppen kollektor"
DB-24C/DIN har 24 NPN-utgångar med öppen kollektor, optiskt isolerade och grupperade i fyra isolerade block. Den är avsedd för att koppla laster från OPTO-22-kompatibla datainsamlingskort, och DIN-skensvarianten passar för paneímontage.
Kanalstatus visas med lysdioder, och fältkablage görs på skruvplintar. Kortet har en blandning av 100 mA och 600 mA belastningsgränser per kanal vid 30 VDC, så att det kan anpassas till lasten på varje utgång. Platta kabeln CA-5015 (50-polig, 1,5 m) ingår i denna beställningskod.
Typiska användningsområden är på/av-styrning, energihantering, testautomation och processtyrning. Kortet är RoHS- och WEEE-certifierat och är konstruerat för drift vid 0 ~ 60 °C.
Tillämpningar
- På/av-styrning
- Energihantering
- Testautomation
- Processtyrning
| Digitala utgångar: | 24 |
|---|---|
| Driftstemperatur: | 0 ~ 60 °C |
| Gränssnitt: | 20-stift, 37-pin D-sub, OPTO-22 |
| Montering: | DIN-skena |
| Produkttyp: | DAQ-dotterkort |
| Isolation: | 3750 Vrms |
Specifikationer
| Digital utgång | |
|---|---|
| Kanaler | 24 |
| Typ | Öppen kollektor |
| Lastström | (100 mA/30 VDC) x16; (600 mA/30 VDC) x8 |
| Svarshastighet | 1 kHz (typiskt) |
| Isolation | 3750 Vrms |
| Ström | |
| Förbrukning | 400 mA @ 5 V |
| Mekanisk | |
| Mått (mm) | 170 mm x 114 mm |
| Miljö | |
| Driftstemperatur | 0 ~ 60°C |
| Lagringstemperatur | -20 ~ 70°C |
| Luftfuktighet | 5 % till 90 % icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Logga in
Liknande produkter

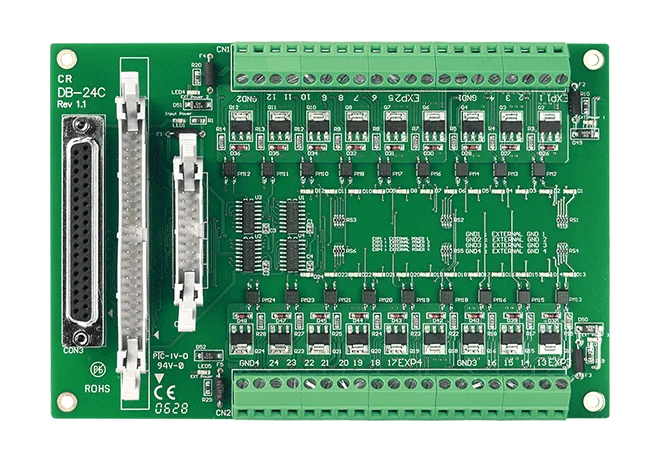

DB-24C/D/DIN CR har 24 NPN-digitala utgångar med öppen kollektor, fördelade på fyra galvaniskt separerade grupper för isolering. Den passar ingenjörer som behöver koppla laster såsom reläer, indikatorer eller solenoider från ett DAQ-system, där varje kanals status visas med en lysdiod.Den här varianten levereras för montage på DIN-skena och levereras med en CA-3710 DB37-kabel hane till hane (45°, 1 m). Fältanslutningen görs via skruvplintar, och kortet är klassat för en isolationsnivå på 3750 Vrms och en maximal lastspänning på 30 VDC.Välj den här varianten när du vill montera utgångskortet på en DIN-skena i stället för standardkonfigurationen DB-24C, som levereras med en 50-polig plattkabel.AnvändningsområdenAv/på-styrningEnergihanteringTestautomationProcesstyrning
Kortet DB-24C/D CR ger 24 optiskt isolerade digitala utgångar, uppdelade i fyra isolerade grupper, för omkoppling av laster från ett OPTO-22-kompatibelt kort eller annan DAQ-installation.Varje kanal använder en NPN-utgång med öppen kollektor. Sexton kanaler är dimensionerade för 100 mA och åtta för 600 mA, båda vid 30 VDC. Isolationen är 3750 Vrms och den typiska svarstiden är 1 kHz. Utgångarnas status visas med lysdioder, och fältanslutningen görs via skruvplintar.Kortet ansluts direkt till OPTO-22-kompatibla kort och har en OPTO-22-kompatibel kontakt, en 37-polig D-sub-kontakt och en 20-polig kontakt. Denna /D-variant levereras med kabeln CA-3710 DB37 hane-till-hane (45°, 1 m), medan DB-24C CR levereras med 50-polig flatkabel CA-5015 (1,5 m). Kortet har ett driftområde på 0 ~ 60 °C.AnvändningsområdenTill/från-styrningEnergihanteringTestautomationProcesstyrning
Med DB-24C CR får ett datainsamlingssystem 24 digitala NPN-utgångar med öppen kollektor. Utgångarna är uppdelade i fyra separat isolerade grupper, vilket hjälper till att hålla fältkablagen åtskild från värdsystemet och lämpar sig för kopplingsuppgifter som on/off-styrning och processtyrning.Strömvärdena skiljer sig mellan kanalgrupperna: 16 kanaler är dimensionerade för 100 mA och 8 kanaler för 600 mA, båda vid 30 Vdc. Varje utgång har en LED-statusindikator, och skruvplintarna förenklar fältkablagen. Kortet ansluts direkt till OPTO-22-kompatibla kort via OPTO-22-kontakten, och det har även en 37-polig D-sub och en 20-polig kontakt.Beställningskoden CR inkluderar en platt kabel CA-5015 (50-polig, 1,5 m). Typiska användningsområden är energihantering och testautomation. Modulen är RoHS- och WEEE-certifierad.TillämpningarOn/off-styrningEnergihanteringTestautomationProcesstyrning

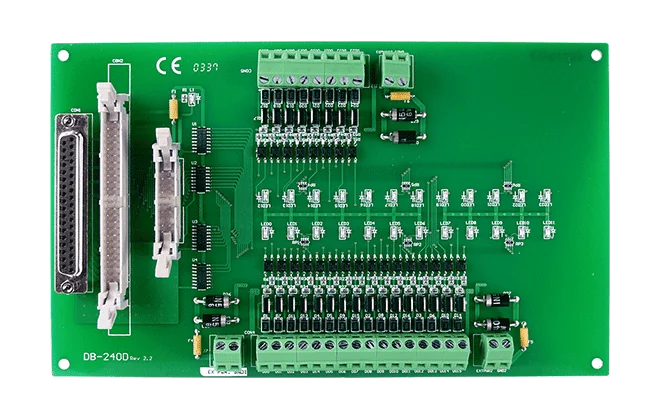

DB-24OD är ett DAQ-dotterkort som ger 24 optiskt isolerade digitala utgångar med öppen drain, grupperade i fyra isolerade block. Varje kanal klarar en maximal belastning på 400 mA vid 10 ~ 24 VDC, vilket gör kortet lämpligt för att koppla laster från ett DAQ-system.Kortet har tre anslutningsalternativ: en OPTO-22-kompatibel kontakt, en 37-polig D-sub-kontakt och en 20-polig kontakt. Skruvplintar förenklar fältkopplingen, och lysdioder visar reläets status. Förpackningen innehåller en CA-3710 DB37-kabel hane-hane (45º, 1 m).Typiska användningsområden är på/av-styrning, energihantering, testautomation och processtyrning. Kortet är specificerat för drift vid 0 ~ 60 °C och har en isolationsspänning på 3750 Vrms.AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning
