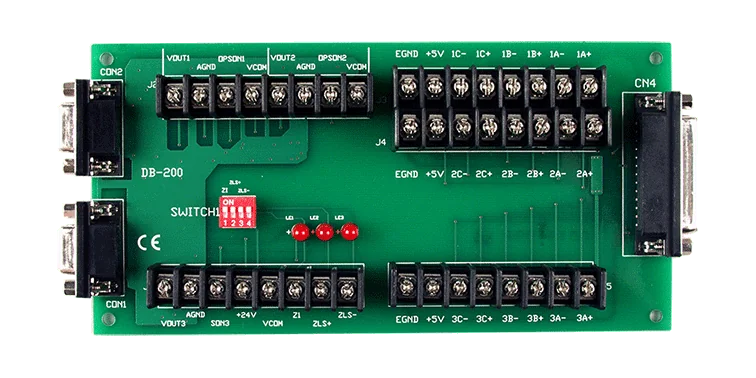

DB-200 Encoderingångskort för SERVO-300 rörelsestyrning, dotterkort

DB-8R är ett anslutningskort som för ut gränslägesbrytar- och digitala in-/utgångskablar från SERVO-300 och PISO-PS300(U) till skruvplintar. Åtta reläkanaler finns för att koppla högre strömmar på de digitala utgångarna än vad styrenheten kan driva direkt.Fältkablage ansluts till skruvplintar på ett DIN-skenmonterat I/O-block, med stift-till-stift-anslutning till den 25-poliga D-Sub-kontakten. Beställningen innehåller en CA-2520 25-polig D-Sub-kabel, 2,0 m lång, så kortet kan anslutas direkt till styrenheten.Lämpligt för panelbyggen som behöver gränslägesbrytar- och digital I/O-kablage på ett ställeMärkt för driftstemperatur på -20 ~ +75 °CTillämpningarKablage för gränslägesbrytare i rörelsestyrningssystem med SERVO-300 eller PISO-PS300(U)Kablage för digitala ingångar och utgångar i installationer med SERVO-300 eller PISO-PS300(U)Växling av högre strömbelastningar från digitala utgångar via reläer

DN-68 CR är ett DIN-skenmonterat klämkort som bryter ut 68-poligt SCSI-II-kontakten på encoderingångskorten PISO-ENCODER300(U) och PISO-ENCODER600(U) till stift-till-stift-skruvklämmor. Det ger ingenjörer ett praktiskt sätt att ansluta fältkablage utan att arbeta direkt på SCSI-II-kabeln.Varje signal presenteras på en skruvklämma i en en-till-en-konfiguration med kontaktens stift, vilket gör skåpkablaget enkelt att spåra och underhålla. Kortet mäter 103 mm x 86 mm och är avsett för standardmontering på DIN-skena i styrskåp.DN-68 CR är märkt för ett driftområde på -20 ~ +75 °C och ett lagringsområde på -30 ~ +85 °C, med 10 ~ 90 % RH icke-kondenserande luftfuktighet. Det är CE-, UKCA-, FCC-, RoHS- och WEEE-märkt.AnvändningsområdenFältkablage av encoderingångar på korten PISO-ENCODER300(U) och PISO-ENCODER600(U)Rörelsestyrningspaneler som kräver DIN-skenmonterade klämanslutningar

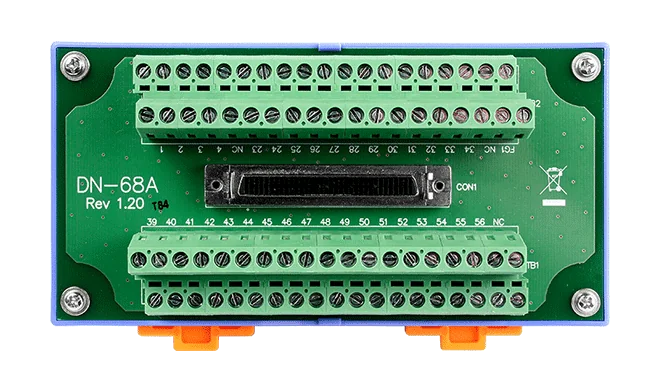

Den DN-68A CR är ett 68-poligt SCSI-II hona I/O-kontaktblock som ger ingenjörer ett praktiskt sätt att koppla in fältkablage till en PCI-2602U-datainsamlingsuppsättning. Dess pinntilldelning följer PCI-2602U, så signaler från kortet kan kopplas till skruvplintar utan specialtillverkade brytkablar.Blocket har en stiftavstånd på 5,08 mm och monteras på en DIN-skena, vilket håller kopplingspanelen ordnad och enkel att serva. Med måtten 148 mm x 76 mm är det ett kompakt tillbehör för skåp och testramar där DAQ-kortet används som dotterkort.Det är specificerat för en driftstemperatur på 0 ~ 60°C och förvaring vid -20 ~ 70°C, med luftfuktighet på 5% ~ 90% RF, icke-kondenserande. Certifieringar som anges för denna beställningskod är CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenFältkablage för PCI-2602U DAQ-kortetAvslutning av I/O-signaler i styrskåp och testramar

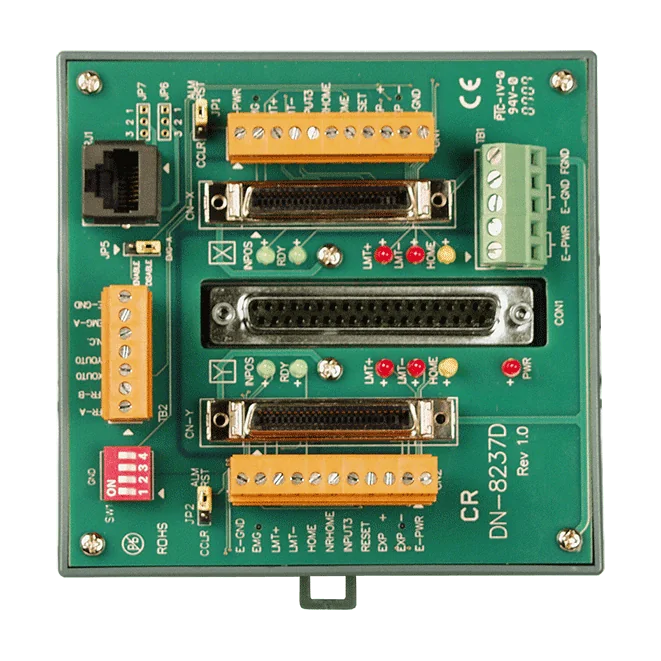

Dotterkortet DN-8237DB är ett rörelsestyrkort som lägger till gränssnitt för två axlar med stegmotor eller servo till kompatibla 2-axliga rörelsestyrenheter från ICP DAS, till exempel I-8092F och PISO-PS200. Det är anpassat för servoförstärkaren Delta ASDA-A och passar ingenjörer som behöver en ren, isolerad kopplingspunkt mellan styrenheten och drivenheten.Varje axel har sin egen uppsättning signaler: pulskommandolinjer, encoder-återkoppling, särskilda ingångar för referens-, närreferens- och ändlägesgivare samt en utgång för servoaktivering. Signalerna ansluts via skruvplintar, och axelkontakterna kan bytas om för att ändra vilken axel som tilldelas vilken grupp, så att kablagen inte behöver göras om.En inbyggd strömmodul accepterar 20 ~ 26 VDC och levererar de spänningar som kortets egna kretsar behöver. Ström- och statuslysdioder, inklusive indikering för referens- och ändlägesgivare, underlättar idrifttagning och felsökning.AnvändningsområdenPositionering av två axlar med stegmotor eller servo tillsammans med servoförstärkare Delta ASDA-ARörelsestyrning med pulskommando via 2-axliga rörelsestyrenheter från ICP DASAnslutning av encoder-återkoppling och ändlägesgivare eller referensgivare till en rörelsestyrenhet
