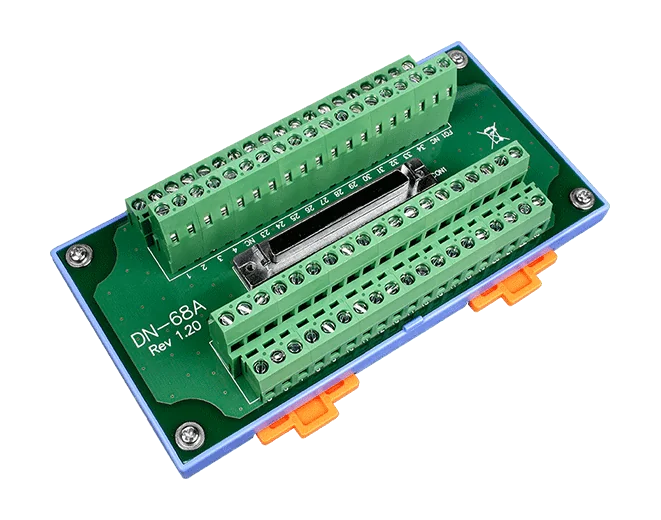

DN-68A 68-pin SCSI-II hona I/O-kontaktblock, DIN-skena

DN-68 CR är ett DIN-skenmonterat klämkort som bryter ut 68-poligt SCSI-II-kontakten på encoderingångskorten PISO-ENCODER300(U) och PISO-ENCODER600(U) till stift-till-stift-skruvklämmor. Det ger ingenjörer ett praktiskt sätt att ansluta fältkablage utan att arbeta direkt på SCSI-II-kabeln.Varje signal presenteras på en skruvklämma i en en-till-en-konfiguration med kontaktens stift, vilket gör skåpkablaget enkelt att spåra och underhålla. Kortet mäter 103 mm x 86 mm och är avsett för standardmontering på DIN-skena i styrskåp.DN-68 CR är märkt för ett driftområde på -20 ~ +75 °C och ett lagringsområde på -30 ~ +85 °C, med 10 ~ 90 % RH icke-kondenserande luftfuktighet. Det är CE-, UKCA-, FCC-, RoHS- och WEEE-märkt.AnvändningsområdenFältkablage av encoderingångar på korten PISO-ENCODER300(U) och PISO-ENCODER600(U)Rörelsestyrningspaneler som kräver DIN-skenmonterade klämanslutningar

Dotterkortet DN-8237DB är ett rörelsestyrkort som lägger till gränssnitt för två axlar med stegmotor eller servo till kompatibla 2-axliga rörelsestyrenheter från ICP DAS, till exempel I-8092F och PISO-PS200. Det är anpassat för servoförstärkaren Delta ASDA-A och passar ingenjörer som behöver en ren, isolerad kopplingspunkt mellan styrenheten och drivenheten.Varje axel har sin egen uppsättning signaler: pulskommandolinjer, encoder-återkoppling, särskilda ingångar för referens-, närreferens- och ändlägesgivare samt en utgång för servoaktivering. Signalerna ansluts via skruvplintar, och axelkontakterna kan bytas om för att ändra vilken axel som tilldelas vilken grupp, så att kablagen inte behöver göras om.En inbyggd strömmodul accepterar 20 ~ 26 VDC och levererar de spänningar som kortets egna kretsar behöver. Ström- och statuslysdioder, inklusive indikering för referens- och ändlägesgivare, underlättar idrifttagning och felsökning.AnvändningsområdenPositionering av två axlar med stegmotor eller servo tillsammans med servoförstärkare Delta ASDA-ARörelsestyrning med pulskommando via 2-axliga rörelsestyrenheter från ICP DASAnslutning av encoder-återkoppling och ändlägesgivare eller referensgivare till en rörelsestyrenhet

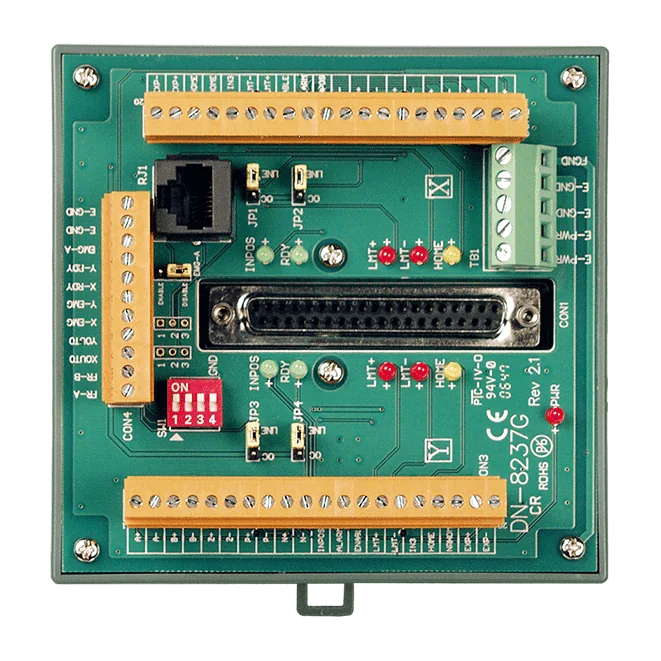

DN-8237GB CR är ett terminalkort för rörelsestyrning med två axlar, avsett för ICP DAS-styrenheter såsom I-8092F och PISO-PS200. Kortet bryter ut pulskommandolinjer, encoder-återkoppling, nollpunkts-, närnollpunkts- och ändlägesgivare samt en servo-aktiveringsutgång för varje axel, så att stegmotor- eller servodrivenheter kan kopplas direkt till styrenheten.Varje axel har sin egen grupp av signaler, och terminalkontakterna kan bytas för att ändra axeltilldelningen utan omkoppling av kablage. Inbyggd optokopplarisolering skyddar styrenheten, och en integrerad strömmodul genererar de spänningar kortet behöver från en 20 ~ 26 VDC-matning.Lämpligt för allmänna drivenheter samt motorförstärkare från Mitsubishi och Panasonic.FRnet-terminal finns tillgänglig för höghastighets seriell I/O-utbyggnad där styrenheten stöder FRnet.AnvändningsområdenRörelsestyrning av stegmotor med två axlarRörelsestyrning av servomotor med två axlarAnslutning av ICP DAS-rörelsestyrenheter till allmänna motorförstärkare samt Mitsubishi- och Panasonic-förstärkare

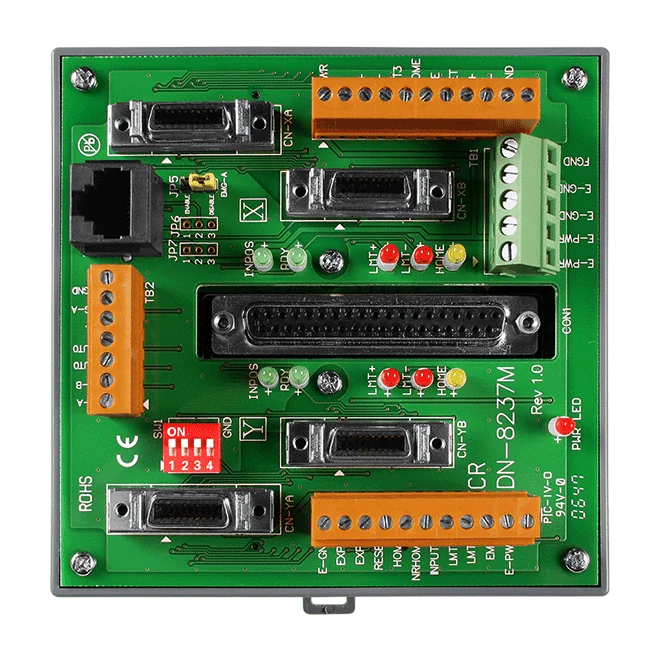

The DN-8237MB CR är ett rörelsestyrningskort för montering på moderkort som kombinerar ICP DAS 2-axliga rörelsestyrenheter med Mitsubishi MELSERVO-J2-servoförstärkare. Kortet är avsett att monteras på kompatibla styrenheter som I-8092F och PISO-PS200 och stöder stegmotorer och servomotorer med pulskommandotyp.Signalerna dirigeras via skruvplintar grupperade per axel. Varje grupp innehåller pulsutgångens styrledningar, encoderåterkopplingsledningar, specialingångar (referens, nära referens och ändlägesbrytare) samt en utgång för aktivering av servot. Kontakterna kan bytas för att omdefiniera axlarna utan omkoppling, och fotokopplarisolering på kortet skyddar styrenheten.En inbyggd strömmodul genererar de spänningar kortet behöver från en brett spänningsområde på 20 ~ 26 VDC och tar upp upp till 12 W vid 24 VDC. Ström- och statuslysdioder visar kortets tillstånd samt status för ändlägesbrytare och referenssignaler. Kortet är specificerat för en driftstemperatur på -20 ~ +75 °C.AnvändningsområdenTvåaxlig positionering av steg- eller servomotorer med ICP DAS rörelsestyrenheterRörelsestyrning med Mitsubishi MELSERVO-J2-servoförstärkareAxelkoppling där kontaktbaserad omdefiniering av axlar krävs
