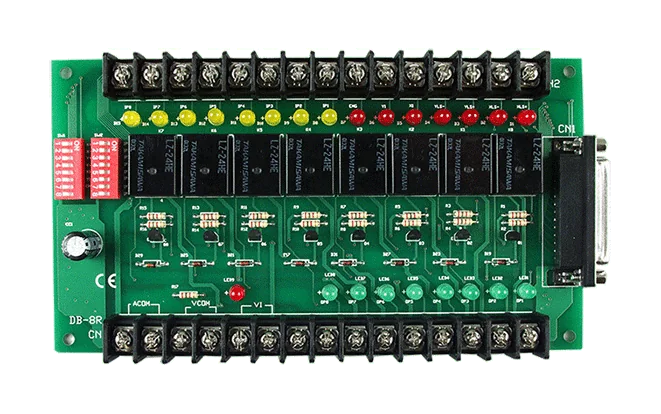

DB-8R 8-kanaligt reläkort för SERVO-300 och PISO-PS300(U)
Reläanslutningskort för gränslägesbrytare och digital I/O på SERVO-300- och PISO-PS300(U)-styrenheter, med åtta reläkanaler för digital utgång med högre ström och DIN-skensmontering.
- Åttakanaligt reläkort för digital utgång med högre strömkapacitet
- Anslutningskort för styrenheterna PISO-PS300(U) eller SERVO-300
- Plintblock för gränslägesbrytare och digitala in-/utgångar
- 25-polig D-Sub-kontakt med stift-till-stift-anslutning av I/O till skruvplintar
- Skruvplintar för enkel fältkablage
- DIN-skensmontering; 197 mm x 109 mm x 21 mm
961,87 kr per st.
| 1-9 st. | 961,87 kr | |
|---|---|---|
| 10-30 st. | 928,70 kr | −3 % |
| 31+ st. | 917,65 kr | −5 % |
Produktinformation "DB-8R 8-kanaligt reläkort för SERVO-300 och PISO-PS300(U)"
DB-8R är ett anslutningskort som för ut gränslägesbrytar- och digitala in-/utgångskablar från SERVO-300 och PISO-PS300(U) till skruvplintar. Åtta reläkanaler finns för att koppla högre strömmar på de digitala utgångarna än vad styrenheten kan driva direkt.
Fältkablage ansluts till skruvplintar på ett DIN-skenmonterat I/O-block, med stift-till-stift-anslutning till den 25-poliga D-Sub-kontakten. Beställningen innehåller en CA-2520 25-polig D-Sub-kabel, 2,0 m lång, så kortet kan anslutas direkt till styrenheten.
- Lämpligt för panelbyggen som behöver gränslägesbrytar- och digital I/O-kablage på ett ställe
- Märkt för driftstemperatur på -20 ~ +75 °C
Tillämpningar
- Kablage för gränslägesbrytare i rörelsestyrningssystem med SERVO-300 eller PISO-PS300(U)
- Kablage för digitala ingångar och utgångar i installationer med SERVO-300 eller PISO-PS300(U)
- Växling av högre strömbelastningar från digitala utgångar via reläer
| Product type: | Relay daughter board |
|---|---|
| Interface: | 25-pin D-Sub |
| Relay outputs: | 8 |
| Operating temperature: | -20 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Mekanisk | |
|---|---|
| Mått (mm) | 197 mm X 109 mm X 21 mm |
| Miljö | |
| Driftstemperatur | -20 ~ +75 °C |
| Lagringstemperatur | -30 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
